4吨林德叉车铸铁承载桥结构三维设计

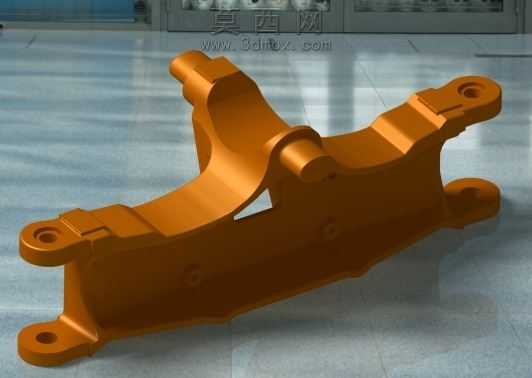

本模型为4吨级林德系列叉车的核心承载桥铸铁构件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循叉车底盘承载部件的工程设计规范，对构件上的每一处安装孔位、铰接支座、加强筋结构都做了1:1的尺寸还原，保证模型可直接用于后续的工程校核、装配模拟以及生产工艺推演。建模阶段首先依据叉车承载桥的受力分布逻辑，先绘制主体轮廓的二维草图，通过拉伸、布尔运算生成基础实体，再针对桥体中部的铰接安装位做局部特征细化，对两侧的轮端连接耳板做圆角过渡处理，避免应力集中的结构缺陷，同时在桥体底部增设了渐变式加强筋结构，匹配铸铁材质的铸造工艺特性，减少铸造过程中的缩孔、变形风险。材质渲染阶段选用了铸铁件常用的橙黄色防护漆质感，调整材质的粗糙度、金属度参数，还原工业铸件表面的哑光漆面效果，同时对安装孔的内壁、铰接配合面做了高光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑4吨额定载荷下的受力需求，桥体整体采用弧形过渡的箱型截面设计，既保证了纵向的抗弯强度，又预留了底盘传动部件的安装空间，两侧的连接耳板采用对称式布局，每个耳板上设置双层同轴安装孔，可适配不同规格的轮边总成铰接需求，桥体中部的凸起支座用于安装转向铰接机构，支座处做了加厚处理，分散转向过程中的横向载荷。整个模型的特征树逻辑清晰，所有参数均可编辑调整，可快速适配不同吨位叉车的承载桥改型设计，也可用于叉车维修培训、结构教学的演示素材，帮助技术人员直观理解叉车核心承载部件的结构逻辑与受力特点。
