交流稳压器用金属安装固定托盘结构

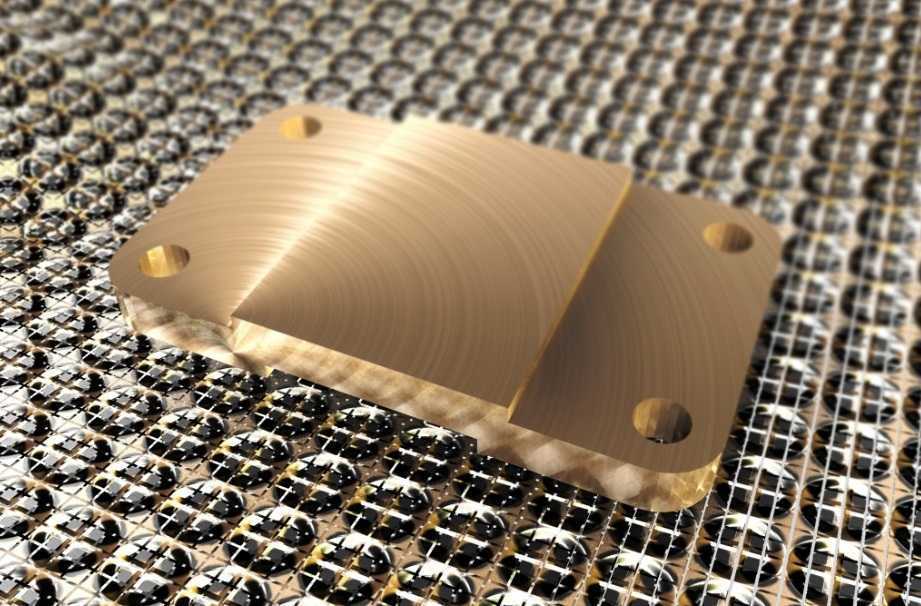

　　在交流稳压类电气设备的内部结构搭建中，这类金属托盘是核心承载定位部件，日常多应用于中小功率交流稳压器的功率模块、整流组件的承载安装场景，直接决定内部核心器件的固定可靠性与装配公差匹配度。从实际工程落地角度看，该部件的设计完全围绕稳压器内部的装配约束展开，整体采用阶梯式异形钣金结构，主体平面做了高低差过渡设计，高位平面用于贴合安装功率器件的散热基板，低位区域预留出接线引脚的避让空间，避免器件引脚与托盘本体发生硬接触造成绝缘层破损。四个角位的沉头安装孔做了同轴度公差约束，孔位间距严格匹配稳压器内部安装立柱的定位尺寸，安装时无需额外调整孔位对位，直接穿入固定螺丝即可完成锁紧，沉孔设计可以让螺丝头部完全没入托盘平面以下，

　　不会突出平面干涉上方安装的器件底面，保证器件与托盘的贴合面积达到90%以上，减少接触热阻，辅助器件工作时的热量传导扩散。侧边伸出的四个定位插脚采用折弯一体成型工艺，插脚的厚度与稳压器内部绝缘支架的卡槽宽度做过盈配合设计，装配时直接将插脚推入卡槽即可完成预定位，不需要额外扶持就能进行后续的螺丝锁紧作业，大幅提升流水线装配的作业效率。设计阶段特意将托盘的边缘做了小圆角钝化处理，避免装配过程中锋利的钣金边缘划伤操作人员的手部，也防止划破内部连接导线的绝缘层造成短路隐患。整体外形的长宽尺寸严格控制在稳压器内部腔体的安装边界以内，侧边与腔体内壁预留了2mm的安全间隙，既不会因为尺寸过大造成装配卡滞，

　　也不会因为尺寸过小导致器件安装后出现晃动位移。托盘的板材厚度根据承载器件的重量做了匹配选型，保证在器件长期自重压迫下不会出现平面变形，避免因为托盘变形导致器件引脚受力脱焊。从结构受力角度分析，阶梯过渡位置做了圆弧折弯过渡，没有直角应力集中点，在设备运输过程中承受振动冲击时，不会在折弯位置出现开裂变形的问题。表面采用本色钝化处理，不需要额外做喷涂涂层，既保证了金属表面的导电连续性，满足设备内部的接地导通要求，也能在常规仓储装配环境下起到短期防锈作用，避免仓储过程中出现锈迹污染内部器件。实际选型应用时，需要核对安装孔位的中心距与自身所用器件的安装孔位是否匹配，同时确认托盘的阶梯高度差是否满足器件引脚的伸出长度要求，

　　避免出现引脚顶到托盘平面造成装配不到位的问题。这类结构在设计建模时，需要重点关注折弯系数的设置，保证折弯后的插脚位置度、孔位同轴度符合公差要求，建模过程中要预留出钣金折弯的回弹量，避免生产加工后出现尺寸超差。对于不同功率等级的稳压器，可在该结构基础上调整板材厚度与平面尺寸，适配不同重量的器件承载需求，不需要重新做整体结构的颠覆性设计，具备一定的结构通用性。
