喷气式飞行器风洞试验射流验证结构

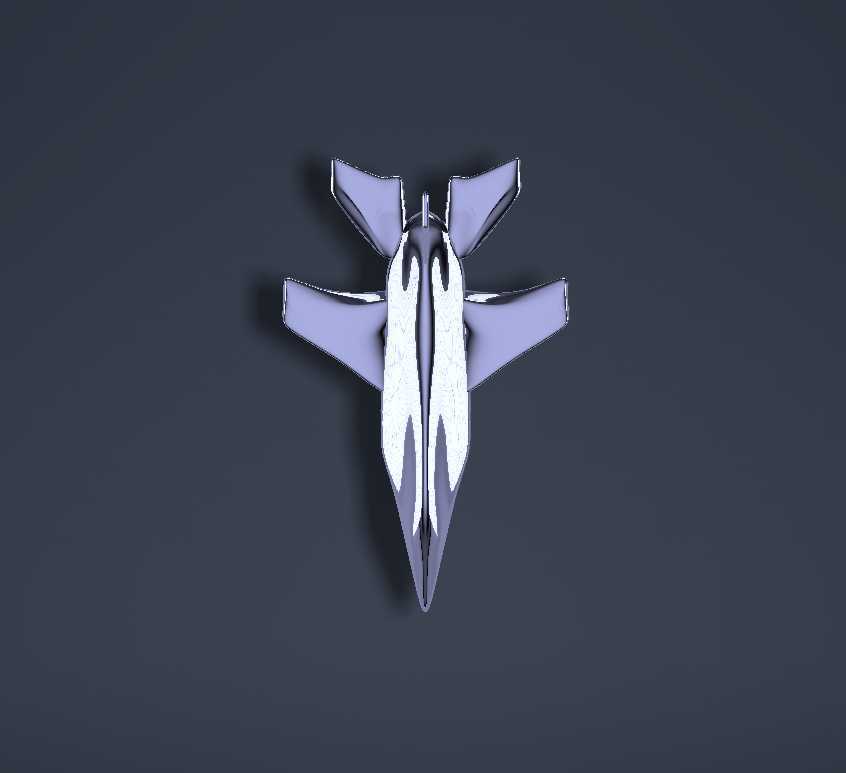

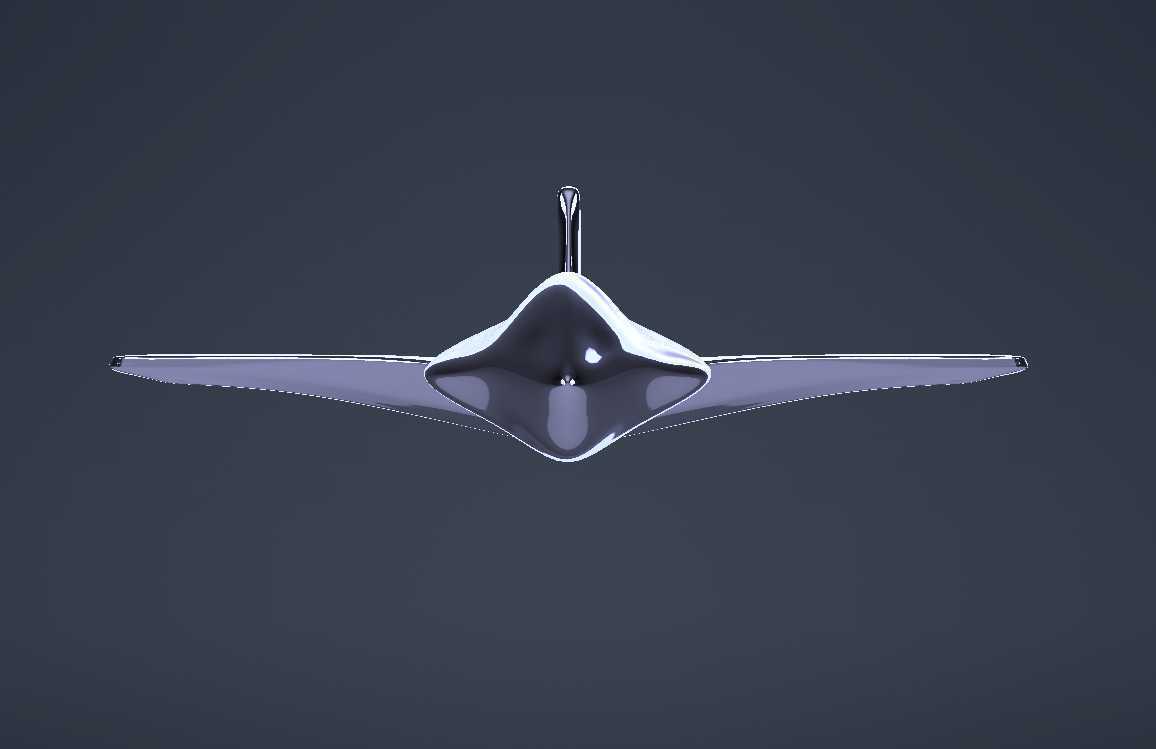

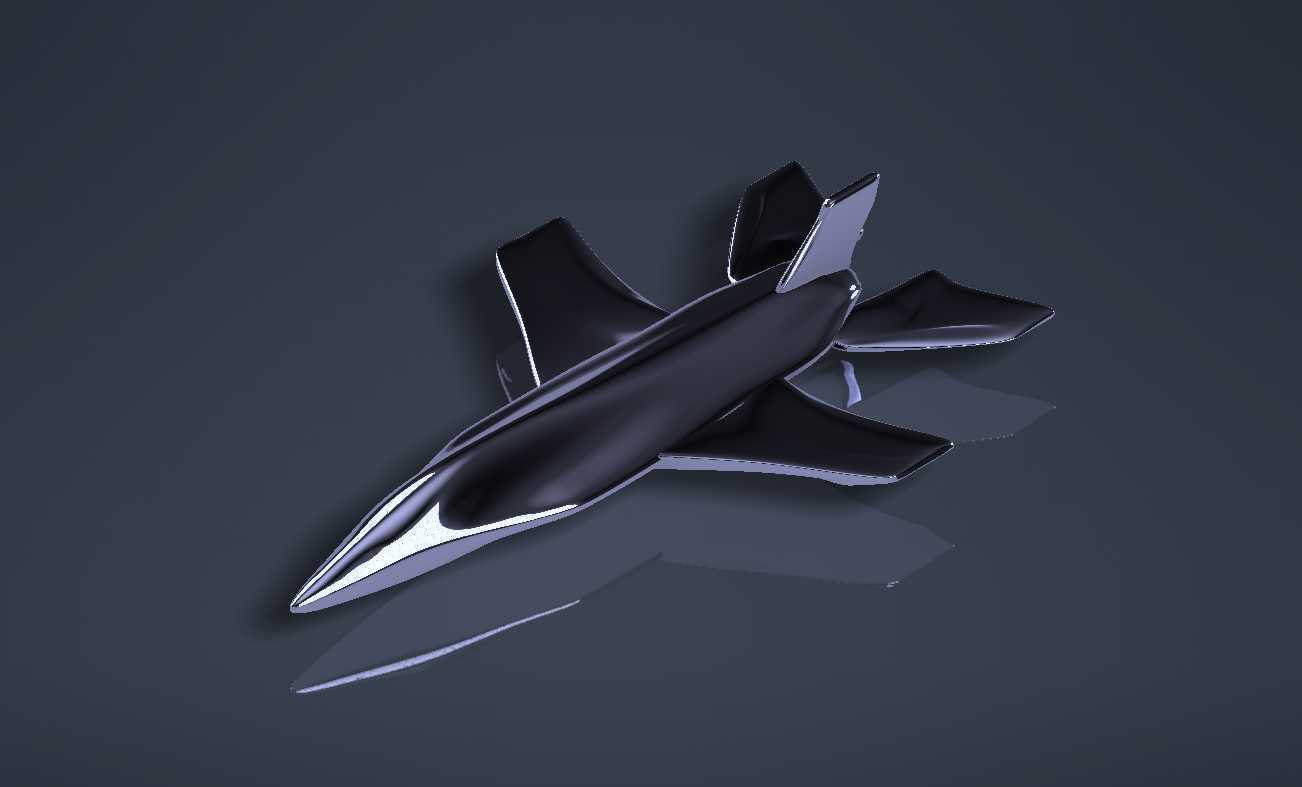

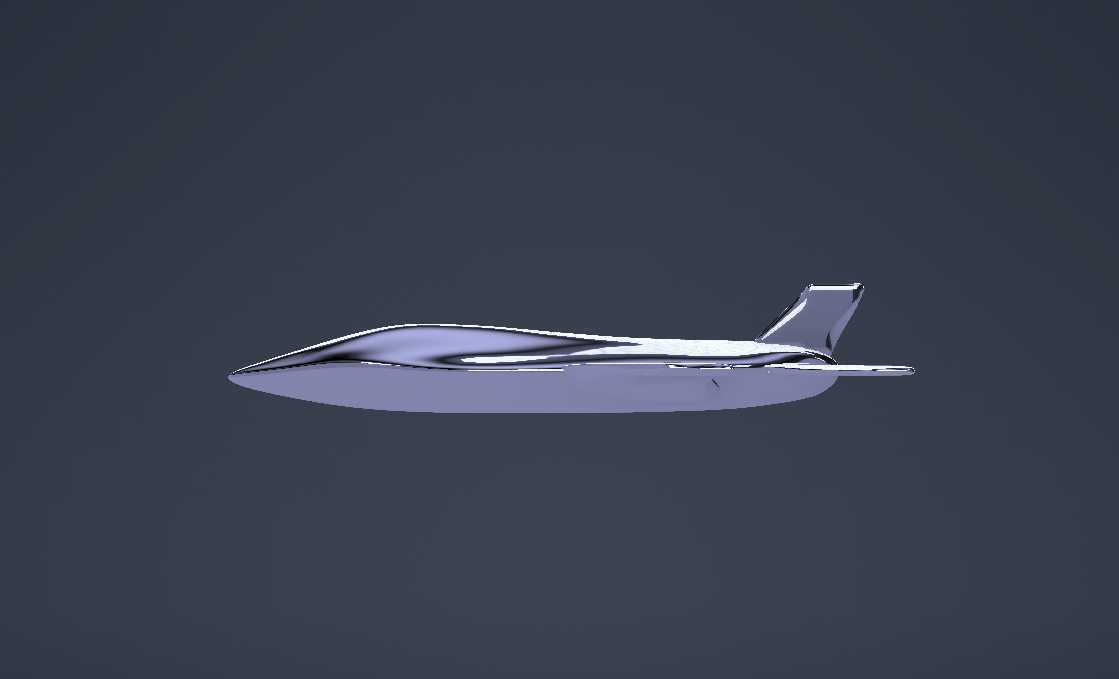

　　该结构主要服务于飞行器气动性能验证环节，在低速风洞试验场景中承担射流干扰模拟、机身绕流特性观测的作用，可直接匹配教学类风洞试验台的安装接口，用于验证小展弦比飞行器在亚音速来流条件下的表面压力分布、翼尖涡生成规律，以及机身附面层发展状态，为后续实机气动外形优化提供基础试验数据支撑。从结构功能来看，该验证件采用一体化流线型构型，机头位置做了尖劈式修型，前缘曲率连续过渡，能够有效降低来流滞止压力带来的头部激波干扰，在低速来流工况下可保证头部绕流均匀附着在机身表面，避免过早出现气流分离影响试验数据准确性。机身中段采用等截面修型过渡，翼身融合位置做了大圆角顺滑处理，能够模拟真实飞行器翼身结合处的绕流状态，

　　可观测到不同迎角下翼根位置的气流分离起始点，为翼型安装角调整提供直观的试验参考。尾翼部分采用上单翼布局，垂尾与平尾的相对位置经过匹配调整，能够模拟真实飞行器的纵向与航向稳定特性，在射流干扰试验中可观测到尾喷流对尾翼舵面效率的影响范围，为舵面安装位置优化提供数据支撑。设计过程中优先考虑了风洞试验的安装边界约束，整体构型的最大宽度控制在试验段截面宽度的15%以内，避免模型阻塞比过高导致风洞流场畸变，影响试验结果的可信度。机身底部预留了标准的风洞支杆安装接口，接口位置做了局部加厚处理，能够承受试验过程中最高20m/s来流带来的气动载荷，避免模型在试验过程中出现振动或者位移，保证压力测点数据的稳定性。外形设计上完全遵循气动连续性原则，

　　所有曲面之间均做了G2连续过渡，没有出现突兀的折角或者台阶结构，避免模型自身的结构干扰流场，保证试验观测到的绕流状态能够真实反映设计构型的气动特性。机翼部分采用了对称低速翼型，相对厚度控制在12%，能够在小迎角工况下保持较好的升阻特性，同时在大迎角工况下能够清晰观测到气流分离的发展过程，满足教学类风洞试验对不同工况现象演示的需求。射流模拟通道集成在机身尾部，通道内壁做了光滑处理，能够匹配外接压缩空气管路的接口，可模拟不同喷流压力下尾喷流与来流的掺混状态，观测喷流对机身尾部绕流的干扰范围，以及对尾翼舵面的气动干扰程度，为后续飞行器尾部构型优化提供试验依据。在结构细节处理上，所有外露棱边均做了0.2mm的圆角倒钝处理，

　　避免模型加工过程中出现的毛刺干扰流场，同时也能避免试验过程中尖锐棱边划伤试验人员。模型表面粗糙度控制在Ra1.6以下，能够保证气流在模型表面的附着状态符合真实飞行工况下的附面层发展规律，减少表面粗糙度带来的附加阻力影响，保证试验测得的阻力系数数据具备参考价值。安装接口的位置经过重心配平计算，模型整体重心落在支杆安装接口的中心轴线上，能够避免试验过程中模型出现俯仰方向的附加力矩，保证风洞天平测得的气动力数据准确可靠。该结构除了用于风洞教学试验外，还可用于流体仿真计算的结果验证，将试验测得的表面压力分布、绕流涡系结构与仿真计算结果做对标，修正仿真计算中的湍流模型参数，提升后续同类飞行器气动仿真的计算精度。在实际试验应用中，该模型可搭配表面丝线法、烟流显示法直观展示不同来流速度、不同迎角下的机身绕流状态，帮助学习者直观理解飞行器空气动力学的基本原理，掌握翼尖涡、气流分离、附面层转捩等典型气动现象的生成规律与影响因素。
