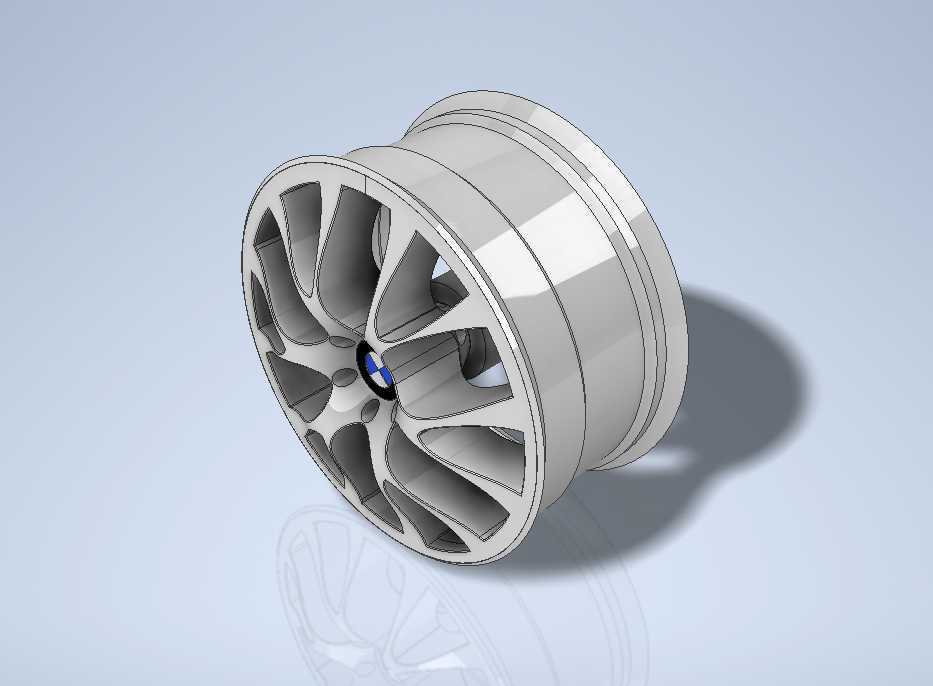

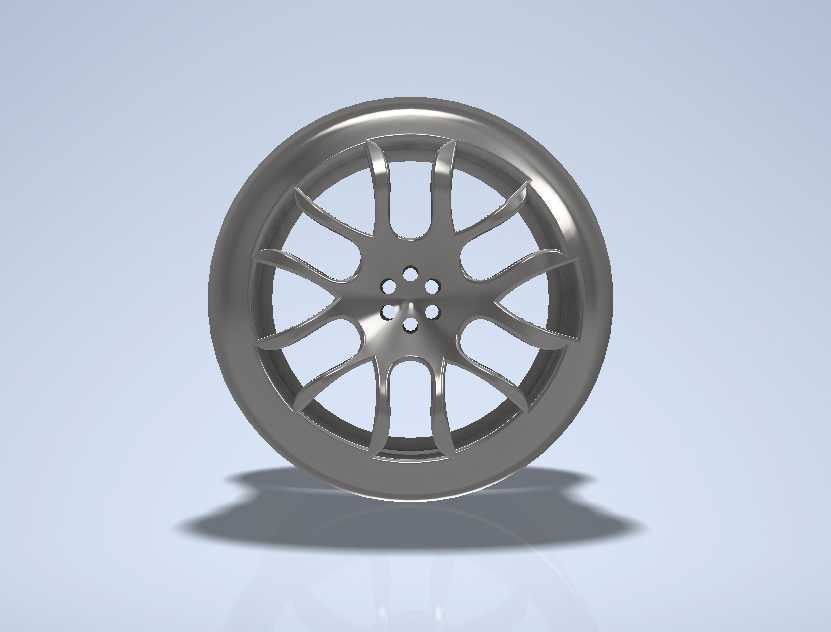

乘用车多辐条铝合金轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车日常行驶的载荷边界展开，轮辐采用十辐分叉式布局，并非单纯追求外观造型，每一组辐条的走向都对应轮毂安装面的螺栓孔位，将路面传递的冲击载荷沿辐条直接传导至轮毂中心的安装法兰，避免辐条根部出现应力集中的薄弱区域。在日常行驶场景中，这类轮毂需要同时兼顾铺装路面的高速行驶稳定性与非铺装路面的抗冲击能力，轮辋边缘做了加厚的轮缘设计，在轮胎遭遇路肩剐蹭、路面坑洼冲击时，能够避免轮辋变形导致的轮胎漏气问题，同时轮缘的圆角过渡处理也能降低轮胎拆装时的胎圈损伤概率。

　　从安装匹配维度看，中心安装面采用五孔螺栓布局，孔位的节圆直径、中心孔的配合公差都严格遵循乘用车轮毂的通用安装规范，能够适配多数紧凑型、中型家用乘用车的转向节安装接口，中心孔的定位凸台设计保证了轮毂安装时的同轴度，避免高速行驶时出现车轮抖动的问题。安装面的背面预留了制动系统的避让空间，能够兼容常规尺寸的通风制动盘与浮动式制动卡钳，不需要额外加装垫片就可以完成装配，轮辐内侧的曲面造型也为制动系统预留了足够的散热风道，车辆连续制动时，轮辐转动带动的气流可以直接扫过制动盘表面，带走制动产生的热量，降低制动热衰减的风险。

　　设计过程中对轮辐的截面做了变厚度处理，靠近轮辋的辐条末端厚度更大，靠近中心安装座的位置通过曲面过渡做了轻量化的壁厚优化，在保证整体结构强度满足径向冲击、弯曲疲劳测试要求的前提下，尽可能降低轮毂的非簧载质量，非簧载质量的降低能够直接提升悬挂系统的响应速度，改善车辆行驶时的贴地性能与操控质感。轮辐表面的曲面采用大曲率顺滑过渡，没有尖锐的棱角结构，一方面是降低铸造生产时的应力集中风险，减少铸件冷却过程中出现缩松、裂纹的概率，另一方面顺滑的曲面也能减少车辆行驶时的空气紊流，降低轮拱位置的风阻与风噪。

　　轮辋的胎圈座位置采用了标准的15度锥面设计，能够保证轮胎充气后胎圈与轮辋紧密贴合，保证轮胎的密封性能，同时胎圈座的滚花处理增大了轮胎与轮辋之间的摩擦力，避免大扭矩输出时轮胎与轮辋之间出现相对滑动。气门嘴的安装孔位设置在两组辐条之间的轮辋凹陷处，既不会被辐条遮挡影响充气操作，也能避免行驶中飞溅的石子直接撞击气门嘴造成损坏。轮毂的整体偏移量经过匹配计算，装配后车轮不会超出车身翼子板边界，同时也不会与内侧的悬挂摆臂、减震器部件发生运动干涉，转向打满方向时轮胎与轮拱内衬之间保留了足够的安全间隙，适配常规尺寸的家用车轮胎规格，不需要对车身悬挂结构做任何改装就可以直接替换安装。

　　在实际使用场景中，这类轮毂除了承担承载车身重量、传递驱动力与制动力的基础功能外，分叉式的辐条造型也能让制动系统的视觉效果更突出，满足用户对车辆外观的个性化需求，同时辐条之间的大间隙设计也方便日常使用时的轮毂清洁，减少刹车粉尘在辐条缝隙中的堆积。结构设计阶段已经通过有限元仿真完成了多工况的强度校核，包括径向载荷疲劳测试、弯曲疲劳测试、13度冲击测试的工况模拟，确保在额定载荷下轮毂不会出现开裂、变形的失效问题，轮辐背面的加强筋结构沿着载荷传递路径布置，在不增加过多重量的前提下提升了轮毂整体的抗扭刚度，急加速、急制动时轮毂的形变量控制在极小范围内，保证动力传递的直接性。
