交流稳压配套环形铁芯绕制组件结构

项目分类:变压器/电感器 发布时间:2024-09-25 ID:777561
  • 交流稳压配套环形铁芯绕制组件结构

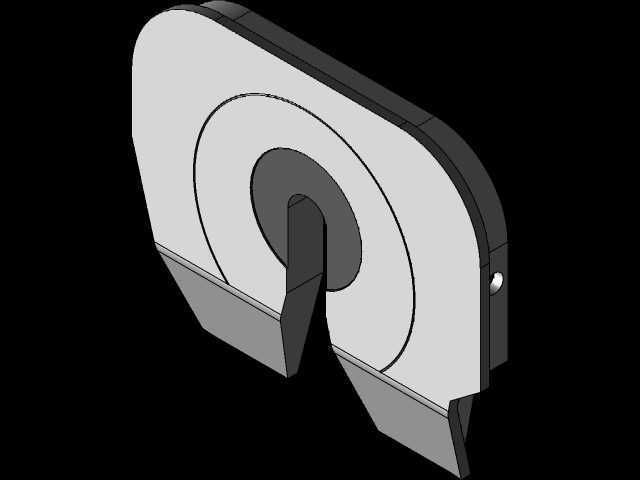

  该结构围绕小容量交流稳压装置内部的磁路承载与绕组固定需求展开,整体采用环形卷绕铁芯搭配双侧引出固定支架的构型,核心磁路部分为闭合环状硅钢叠片组,环状轮廓可让交变磁通在铁芯内部形成连续闭合路径,相比叠片式开口磁路,环形结构的磁隙几乎可以忽略,空载励磁电流更小,铁损与工作温升控制表现更优,适配民用小功率稳压电源、小型调压设备、低压信号隔离组件这类对空载损耗、运行噪音要求较高的电工场景。

  从实际装配逻辑来看,环形铁芯外侧预留了均匀的绕组包覆空间,绕制铜线时可沿环体周向连续排布,绕组层间沿环面均匀分布,不会出现叠片铁芯棱角处铜线弯折应力集中的问题,长期通电工况下绕组绝缘层的疲劳破损概率更低。铁芯两侧延伸出的折弯支架并非额外附加的装饰结构,下端的平直折弯边直接作为整机内部的安装贴合面,支架上预留的装配点位可直接穿过紧固件固定在稳压设备的内部绝缘安装板上,不需要额外定制铁芯固定夹,减少装配环节的零件数量;支架向上延伸的卡位结构卡在环体两侧端面,既限制铁芯沿径向的窜动,也能在设备受运输振动、外部冲击时避免环体与周边电路板、壳体发生磕碰。

  设计过程中首先要锁定的是环形铁芯的内外径与轴向厚度边界:环体内圈直径需要预留足够的穿线操作空间,无论是机器绕线还是手工补绕,绕线机头的导针都要能顺利穿过内圈,若内圈尺寸预留过小,绕制时铜线会被反复剐蹭破坏漆皮;外圈直径则要和稳压设备的壳体内部型腔匹配,环体外侧包覆绕组之后的最大外轮廓,和壳体内壁之间要留出不小于安全规范要求的电气间隙,避免高压侧与金属壳体直接接触引发爬电风险。轴向厚度方向叠加绕组绝缘层之后的总高度,要控制在上下壳体的扣合行程之内,同时支架下端的折弯边要低于铁芯最下端面,装配后支架承担全部支撑载荷,铁芯环体本身不直接接触安装板,既可以阻断铁芯与安装板之间的振动传递,也能在铁芯与安装板之间留出空气隔热层,工作时铁芯产生的热量可通过环体两侧的空气对流自然散出,不需要额外加装散热构件。

  引出端的结构处理上,支架端部的卡位槽直接约束绕组引出线的走向,铜线从环体绕组引出后沿支架表面排布,不需要额外穿设绝缘套管即可和端部接线点位形成稳定连接,避免引出线在设备晃动时和铁芯棱角发生摩擦。侧面预留的小圆孔结构可作为接地引脚的固定点位,铁芯本身的金属本体通过该点位接保护地,即便绕组绝缘发生意外破损,金属铁芯也不会带危险电压,符合低压电工设备的安全防护要求。

  这类环形磁路组件在交流稳压器里承担电压采样与能量传递的核心作用,磁路的闭合度直接决定稳压控制回路的采样精度,建模时需要把叠片铁芯的层压贴合状态、支架的折弯圆角、绕组包覆后的预留间隙全部还原,不能仅绘制简化圆环代替:如果忽略支架的折弯厚度,实际生产时支架的冲压展开尺寸会出现偏差,装配后支架卡位无法贴紧铁芯端面,整机振动时铁芯会出现异响;如果未考虑绕组的包覆厚度,设计完成的壳体型腔会出现绕组和壳体内壁干涉的问题。整个结构没有复杂的异形曲面,所有支架折弯件都可采用普通薄钢板冲压成型,铁芯为标准环形卷制件,加工工艺成熟,批量生产时一致性容易控制,非常适合小功率交流稳压设备、小型隔离变压器、低压信号耦合电感的配套结构设计参考,建模时可直接验证安装点位匹配、绕组空间预留、电气间隙校核等多项装配环节的合理性,减少后续实物试装时的结构修改次数。
