狐步重型装甲运兵车三维设计作品

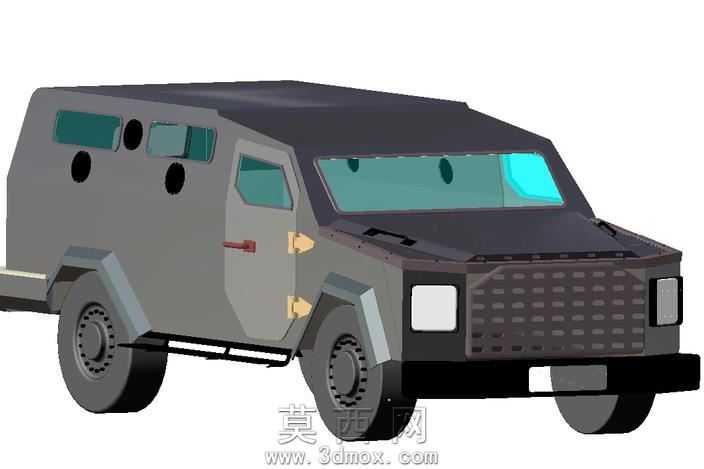

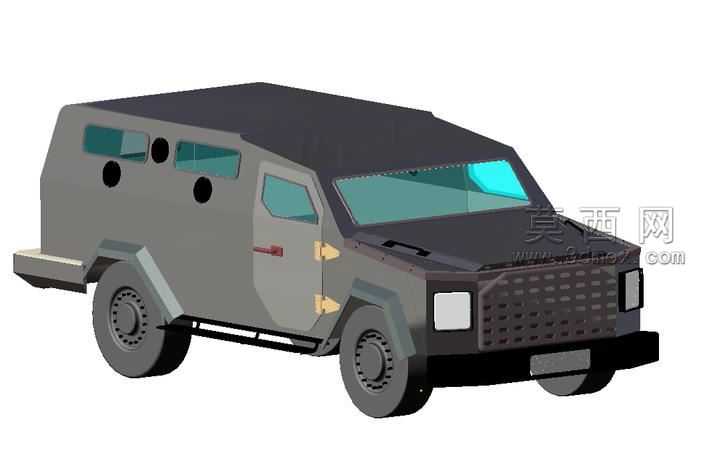

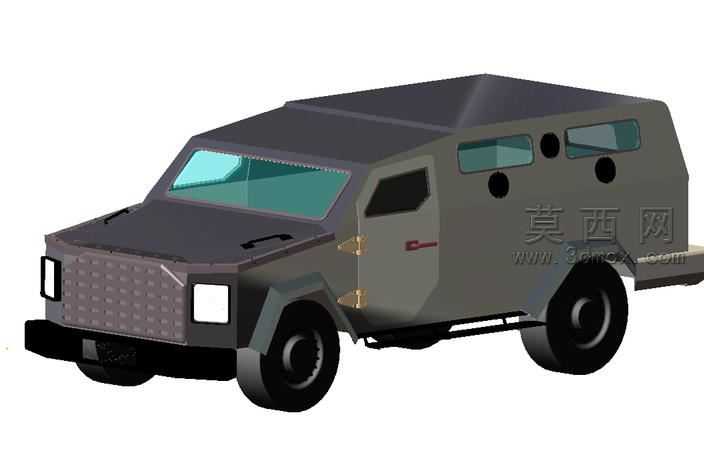

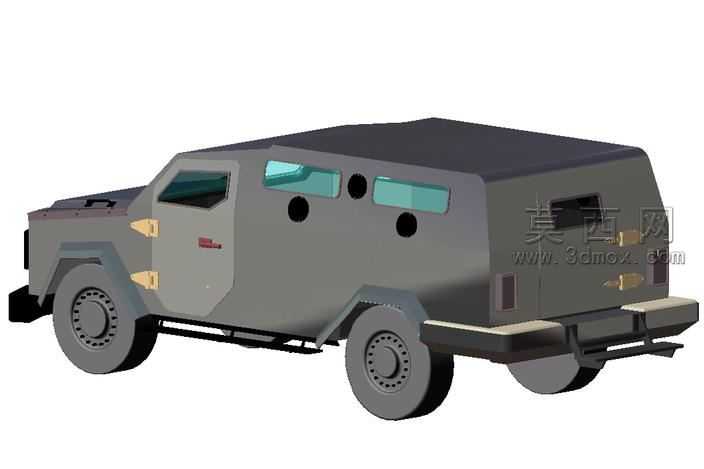

本作品为针对陆战人员投送需求设计的轮式装甲运兵车三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，首先以整车战术定位为核心锚点，确定车体长宽高比例、轴距、轮距等基础参数，兼顾载员舱空间利用率与整车防弹外形的倾斜角度设计，避免出现垂直防护面以提升跳弹概率。建模过程中优先完成承载式装甲车体的主体结构绘制，车壳采用多段倾斜装甲板拼接设计，前脸格栅区域做了一体化装甲防护结构，预留车灯嵌入式安装位，前保险杠采用厚装甲钢一体化成型结构，降低被轻武器击穿后丧失机动能力的风险。车身侧面设置多组射击孔，对应载员舱内7名搭载步兵的射击位，配合3扇舱门完成人员快速进出与射击需求，车门铰链采用重型重载结构，可承受2枚DM51手雷在同一位置的近距离爆炸冲击，车门与车体衔接处做了阶梯式止口结构，避免爆炸冲击波从缝隙渗入舱内。车窗部分采用42毫米厚度的防弹玻璃设计，建模时单独分层绘制玻璃的外层防护层、中间聚碳酸酯缓冲层与内层防飞溅层结构，玻璃安装边框采用装甲钢包裹的嵌入式设计，避免边框受冲击后玻璃脱落。车顶采用大倾角整体式装甲顶盖，减少顶部受攻顶弹药冲击时的受力面积。渲染阶段为车体主体赋予哑光深灰装甲钢材质，调整金属粗糙度参数模拟军用装甲车辆的防滑涂层质感，防弹玻璃部分赋予半透明带淡蓝色反光的材质，还原厚层防弹玻璃的光学特性，轮胎采用高硬度防弹橡胶材质，胎纹做了深沟槽越野纹路设计，适配复杂地形行驶需求。整车结构设计完全围绕战地人员投送的防护需求展开，所有外露部件均做了装甲包裹处理，无突出的易损结构，动力舱位置预留了装甲检修口，在保证防护能力的同时兼顾日常维护便利性，车身侧部的登车扶手采用内嵌式设计，避免外凸结构被爆炸冲击折断。
