摩托车阻尼减震器结构总成

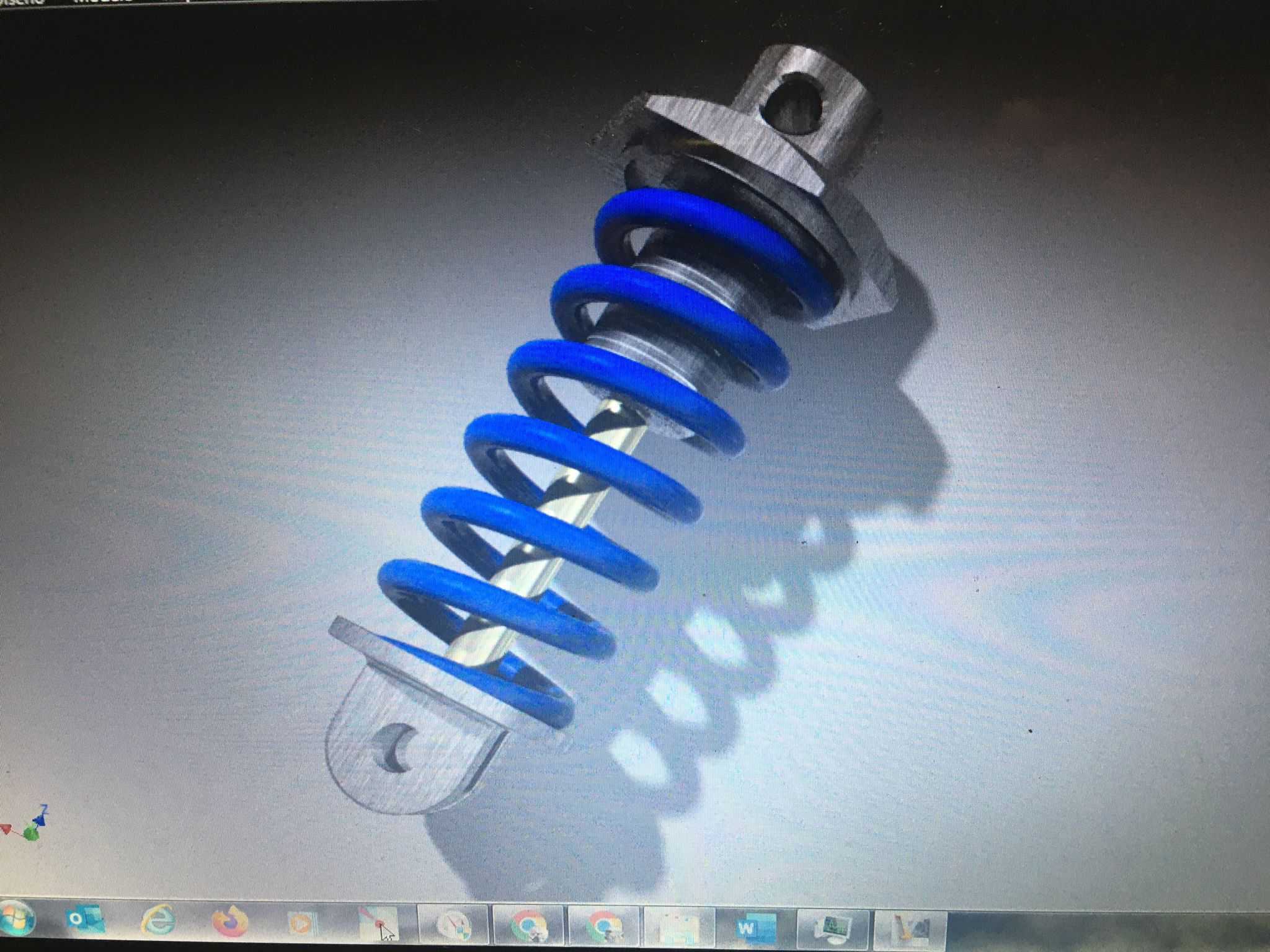

　　摩托车在行驶过程中，车轮会持续受到路面接缝、坑洼、碎石和减速带带来的冲击，减震器作为悬架系统中承担能量耗散的关键部件，直接影响整车的操控稳定性、轮胎接地性和骑乘舒适性。该结构围绕摩托车后悬架阻尼部件展开，建模时重点表现筒身、活塞杆、连接环、缓冲限位、弹簧配合区域以及安装接口之间的空间关系，使设计者能够直观检查减震器在压缩与回弹行程中的运动边界。

　　从实际用途看，这类部件并不只是简单支撑车身，而是通过阻尼作用抑制弹簧反复伸缩。车轮受到冲击后，悬架先产生垂向位移，弹性元件吸收能量，减震器则利用内部油液或气液结构控制流动阻力，把冲击能量转化为热能耗散，避免车身出现连续俯仰或晃动。对于摩托车而言，后减震器还要兼顾载重变化、弯道姿态控制和制动时的载荷转移，因此其安装角度、行程长度、两端连接位置以及与车架、摇臂的相对距离，都会影响整车动力学表现。

　　建模过程中，结构外形需要围绕真实装配逻辑处理。下端连接部位通常与后摇臂形成铰接关系，上端则通过衬套或连接座固定在车架附近，两端孔位轴线应保持明确的配合方向。筒身作为主要承载外轮廓，需保留与活塞杆同轴的特征；活塞杆伸出段要体现往复运动路径，并在最大压缩和最大拉伸状态下均不与周边件发生干涉。若模型用于整车布置，还应同步检查链条、排气管、后轮、侧盖和挡泥板等邻近区域，尤其是减震器倾斜安装时，弹簧外径、调节环和储气瓶结构可能占用较大横向空间。

　　设计思路上，减震器的有效行程不能脱离悬架杠杆比单独确定。摩托车后悬架多通过摇臂和连杆机构传递车轮运动，车轮跳动量与减震器伸缩量之间并非一比一关系。建模时需要把减震器本体放入整车运动链路中校核：当后轮上跳时，减震器压缩速度和角度会随连杆位置变化；若安装点布置不合理，可能导致早期触底、阻尼利用率下降或铰接点载荷异常。因此，三维结构中不仅要表现零件外观，还应保留安装孔中心距、筒身直径、活塞杆直径、弹簧座位置和限位块厚度等关键边界，便于后续进行运动分析和方案对比。

　　在功能特性方面，阻尼部件需要兼顾压缩与回弹两个方向的控制。压缩阶段主要吸收大幅冲击，避免悬架直接撞击机械限位；回弹阶段则控制车身恢复速度，使轮胎尽快贴地。结构外形上，调节螺母、预载环、防尘套、油封区域和下连接叉耳都是识别装配关系的重要特征。若车型采用外置气罐或多连杆结构，还需考虑油路连接、固定支架和避让空间。模型表达时不宜只追求曲面光滑，更应保证各段直径变化、台阶面、圆角过渡和端部连接形式符合工程逻辑，因为这些位置往往对应密封、导向、承载或装拆需求。

　　外形尺寸与安装边界是此类结构进入整车设计时必须优先确认的内容。减震器总长决定车架与摇臂之间的基础开度，两端铰接孔直径关系到螺栓、衬套和侧向锁紧方式，筒身最大外径则影响弹簧内径和周边间隙。悬架处于满载压缩状态时，轮胎与挡泥板、链条与缓冲体、弹簧与车架管壁之间都应保留合理安全距离；处于拉伸状态时，活塞杆不能脱离导向区域，连杆机构也不能越过死点。对于维修和装配场景，还需考虑工具能否接近调节环和固定螺栓，减震器拆装时是否需要拆卸排气管或侧盖。

　　从教学和结构设计角度看，该模型能够帮助从业者理解摩托车悬架中“弹性承载”与“阻尼耗能”的分工。弹簧负责支撑和缓冲，减震器负责控制振动衰减，二者通过弹簧座、锁紧螺母和端部支撑形成协同。若只建立单一圆柱筒体，会遗漏实际工程中最关键的连接与运动约束；而将铰接孔、轴线、行程方向、限位结构和相邻安装件一并表达后，模型才可用于干涉检查、装配演示、机构运动验证以及后续详细设计。整体结构虽体量不大，却集中体现了摩托车底盘设计中对强度、刚度、行程、热散逸和空间布置的综合要求。
