商用车整体驱动后桥桥壳总成

　　这套三维结构呈现的是商用车及轻型载货车辆上常见的整体式驱动后桥桥壳总成，属于底盘传动与承载系统的核心基体件。桥壳在整车中承担两重职能：一方面作为主减速器、差速器、半轴、轮毂制动器的安装支承基体，把动力经主减、差速器分配给左右半轴并驱动车轮；另一方面它本身是一根横贯左右轮距的承载梁，承受车架经悬架传来的垂直载荷，以及起步、制动、转向时产生的纵向力与侧向力，因此其结构强度与刚度直接关系到整车行驶安全。

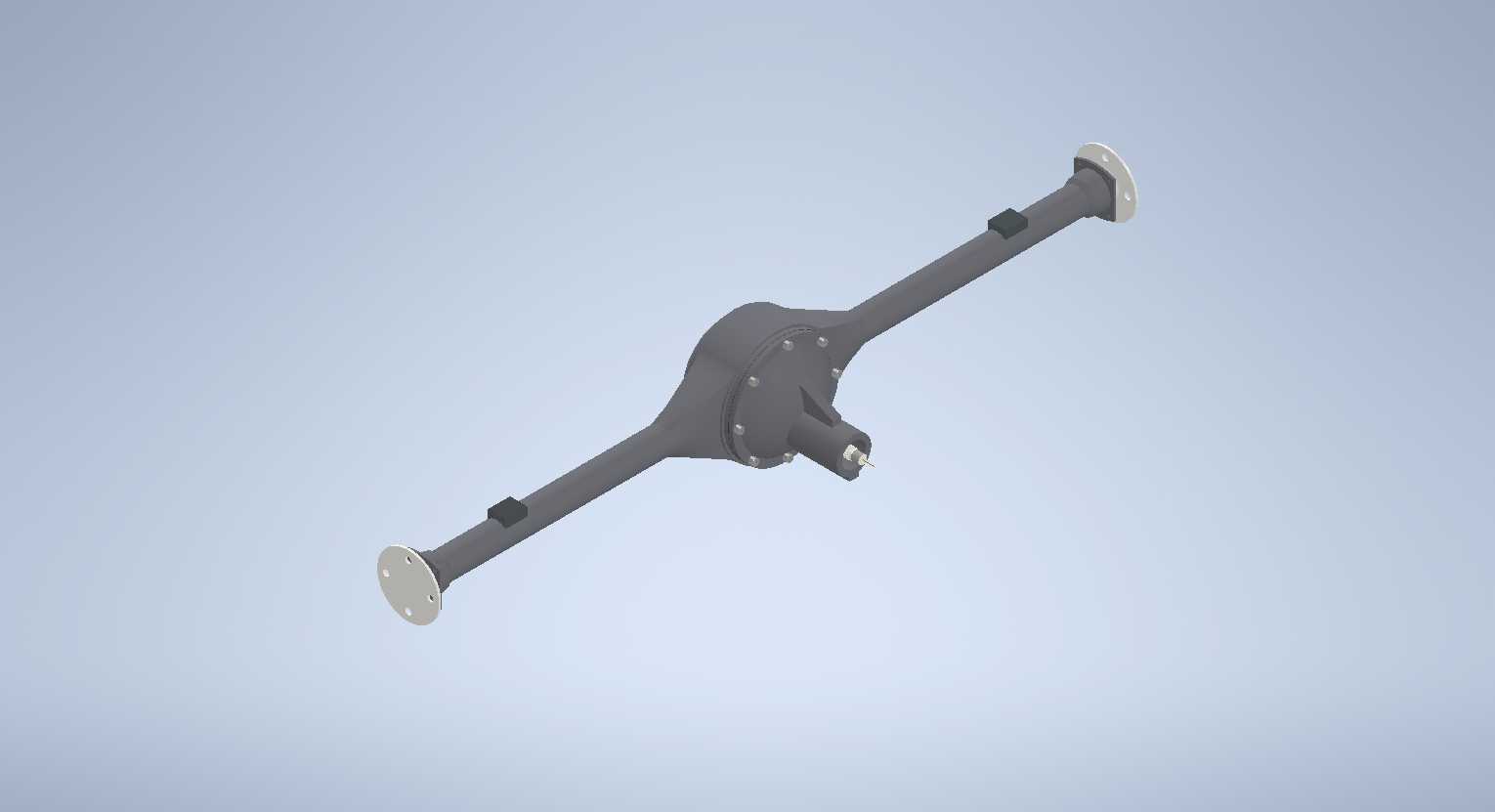

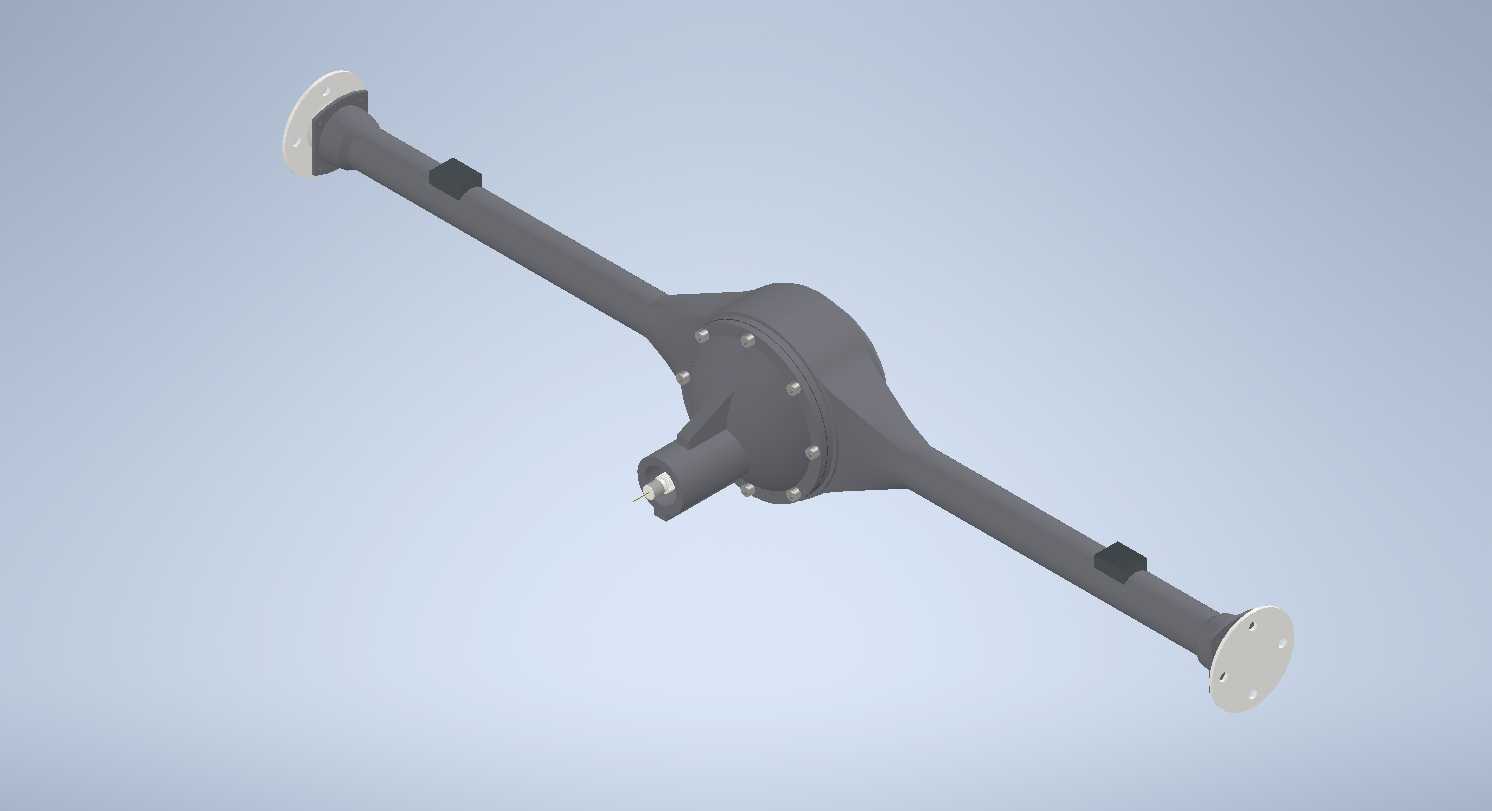

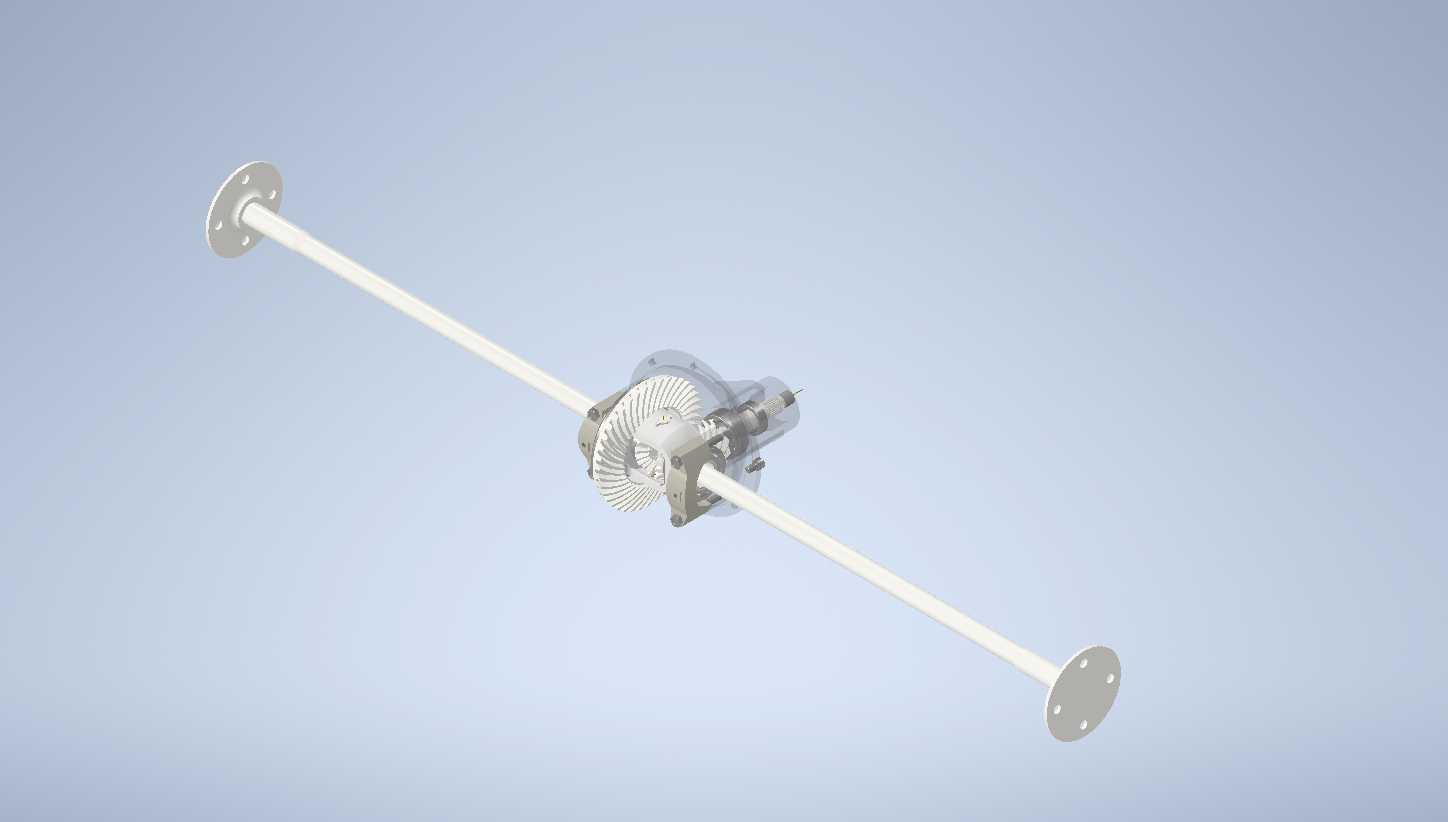

　　从外形看，桥壳采用中间膨大、两端收窄的琵琶状构型。中部为冲压焊接或铸造形成的桥包，内腔用于容纳主减速器从动齿轮与差速器总成，桥包正面留有一圈螺栓孔法兰面，用于固定主减速器总成盖板，保证齿轮啮合腔的密封与对中；桥包侧下方伸出的小法兰接口为加油/放油或通气相关结构，便于齿轮润滑油的加注与维护。桥包向两侧平滑过渡为细长的半轴套管，套管内部穿装半轴，外部则依次套装轮毂、制动底板、钢板弹簧座等。

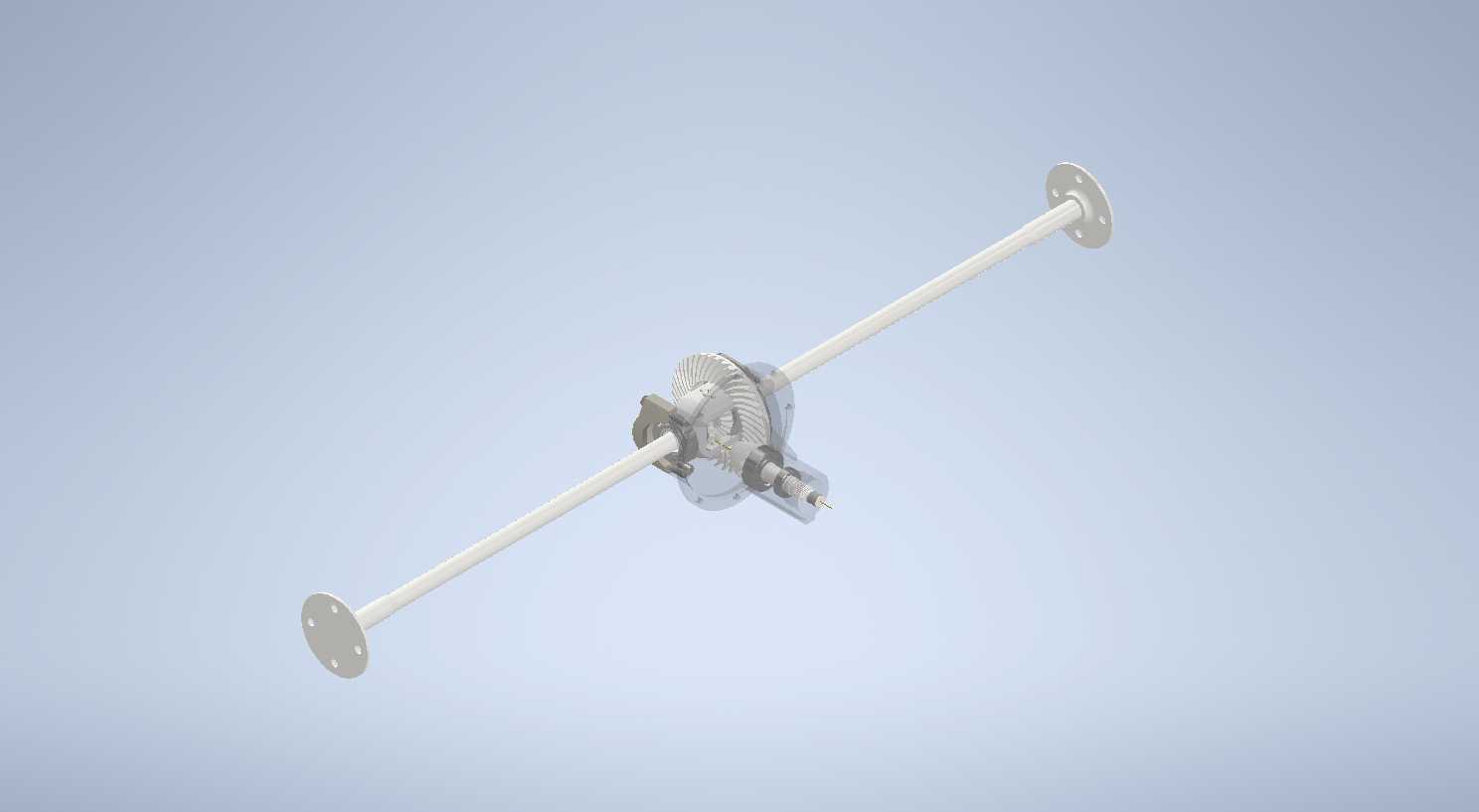

　　建模时需要重点把握的是两端的安装边界。套管最外端为带螺栓孔的圆形法兰盘面，该端面是轮毂轴承、制动总成及轮端连接件的定位基准，法兰盘的孔径分布、端面跳动量直接决定轮端回转精度。套管中段两侧可见的块状凸台为钢板弹簧座或减振器、稳定杆的安装支座，其位置决定了悬架与桥壳的连接点，也约束了整车的轮距与板簧距。设计这些安装面时，必须保证左右支座相对于桥包中心对称，且法兰端面与桥壳轴线垂直，否则会引起轮胎偏磨、轴承早期失效。

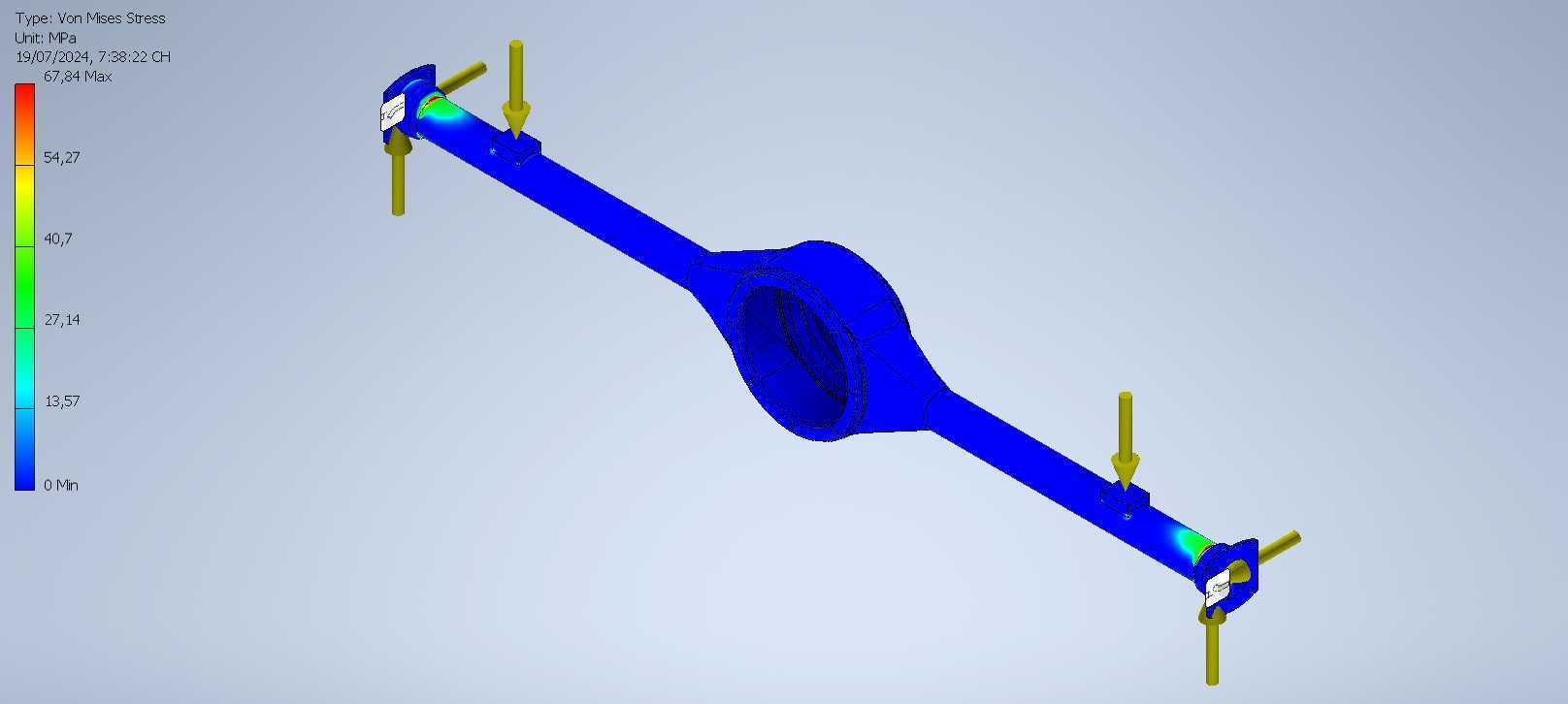

　　在实际选型与结构设计中，桥壳的壁厚与截面形状是反复校核的重点。中部桥包因要容纳齿轮并承受弯矩，截面尺寸最大、壁厚相对较厚；向两端套管过渡时截面逐渐缩小，这种变截面设计既满足了齿轮包络空间，又控制了整体自重。工程上通常通过有限元分析，在满载冲击、最大驱动力、紧急制动等工况下校核桥壳的最大应力与垂直弯曲变形，确保桥壳的每米轮距变形量控制在允许范围内，避免因刚度不足导致齿轮啮合错位、噪声增大乃至漏油。

　　桥壳的制造工艺路线在三维结构中也有迹可循。冲压焊接式桥壳由上下两片冲压成形的桥壳片对焊而成，再焊接半轴套管、法兰盘、弹簧座、加强圈等附件，具有重量轻、材料利用率高的特点，广泛用于轻型车与乘用车；铸造式桥壳则整体铸出，刚度大、承载能力强，多用于中重型卡车。无论哪种工艺，建模时都应体现焊缝或铸造圆角的过渡，避免在应力集中部位出现尖锐棱边。桥包与套管的过渡圆角尤其关键，是疲劳裂纹的高发区，设计中往往在此处增设加强圈或加大圆角半径以分散应力。

　　与桥壳配合的周边系统在结构布置时也需同步考虑。主减速器的主动齿轮输入法兰朝向，决定了传动轴的布置角度与离地间隙；制动器底板安装法兰的孔位需与所选气刹或油刹制动器匹配；板簧座的宽度与中心距要对应悬架钢板弹簧的规格。三维建模过程中，将桥壳置于整车底盘坐标系内，校核其与车架纵梁、货箱底板、传动轴、燃油箱等周边件的运动间隙，是避免后期干涉的必要步骤。

　　总体而言，该模型完整还原了驱动后桥桥壳的桥包腔体、半轴套管、两端连接法兰、主减安装面及悬架支座等关键结构，可用于底盘传动系统的结构教学、桥壳承载分析、悬架匹配校核以及整车总布置干涉检查等场景，为理解商用车后桥的承载与传力路径提供了清晰的三维参照。
