越野摩托车上联板转向叉卡箍结构

　　该结构对应小型越野摩托车前悬架系统中的上连板部件，安装在两根前减震器筒的上端区域，同时围绕转向立管形成定位关系。它的核心任务不是单纯连接两根减震管，而是把前叉、转向轴、车把安装基础以及上部锁紧结构约束在同一刚性框架内，使前轮受到的冲击、转向力矩和车把操作力能够在左右两侧均衡传递。实际装车时，前减震筒从两端的环形夹持孔穿过，卡箍开口通过螺栓收紧，利用夹紧面产生的法向压力和摩擦力固定减震筒的周向位置与轴向高度。中间区域围绕转向立管布置，孔位、凸台和局部加厚轮廓共同决定转向轴线与前叉轴线的相对位置，也直接影响拖曳距、车把高度和前部操控手感。

　　从使用场景看，这类零件长期承受非对称载荷。车辆直线行驶时，两根前减震主要传递垂向冲击；制动时，前轮制动力会通过减震筒向连板施加弯矩；转弯时，车把输入的转向力矩经上连板传递到前叉，左右夹持孔还会承受相反方向的扭转趋势；在越野路面遇到单侧冲击或车把偏转时，连接板本体更容易在夹持孔开口根部、螺栓孔周围以及中间转向孔附近出现应力集中。因此，建模时不能只把外形画成一块平板，需要把开口槽、螺栓座、夹持圆柱面、加强过渡和中间沉台作为连续受力结构处理。

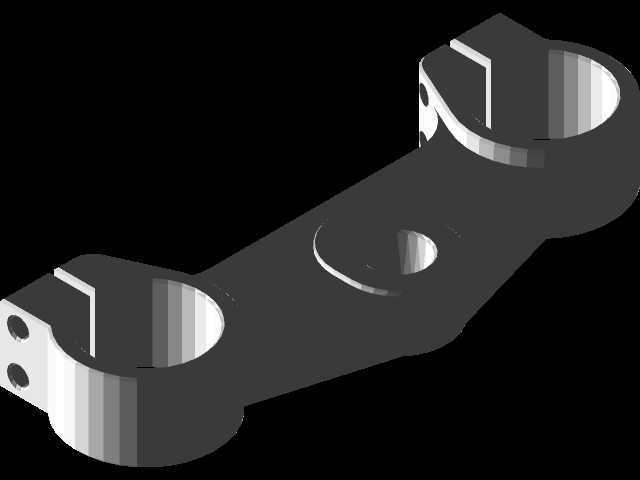

　　外形上，零件采用左右近似对称的长臂式轮廓。两端为大直径半开放夹持环，环体一侧保留完整圆弧包覆，另一侧切开形成夹紧口，夹紧口外侧延伸出带孔耳座。螺栓穿装后，耳座相互靠拢，开口间隙缩小，从而抱紧减震筒外圆。夹持环内壁应保持足够的接触包角，包角过小会降低摩擦锁紧能力，包角过大则会削弱开口变形能力，并可能导致装配时局部干涉。连接板中部不是等厚实体，而是围绕转向孔设置下沉区域和环形凸缘，这样既能避开转向轴周边零件，又能在不大幅增加整体重量的前提下提高孔边刚度。

　　安装边界需要重点控制三类尺寸。第一是左右夹持孔中心距，它必须与前减震器的两支筒间距一致，任何偏差都会让减震筒在孔内产生强制偏斜，造成卡滞或异常磨损。第二是夹持孔轴线与转向孔轴线的平行度和位置关系，若两孔相对转向轴前后偏移不一致，会改变前叉几何角度，使车辆出现跑偏或转向阻力不均。第三是夹紧螺栓孔的孔径、孔距、开口槽宽度和耳座厚度，这些尺寸决定螺栓拧紧时卡箍的变形量。开口槽太窄，夹紧行程不足；槽太宽，耳座弯曲应力增大，螺栓也可能因过度预紧而失效。

　　设计思路上，该件更强调刚度、夹紧可靠性和轻量化之间的平衡。长臂区域承担左右载荷传递，截面不宜突然变薄；夹持环与臂身之间应采用平滑过渡，避免锐边造成疲劳裂纹。耳座孔边需要保留足够边距，螺栓压紧面应平整，必要时设置沉孔或凸台，使螺栓预紧力沿轴向作用而不是把耳座压偏。中间转向孔周围的材料分布应形成环状加强，既保证转向轴承或压装部件的配合稳定，也减少车把受力时孔口变形。模型中可见的圆形凹位和局部凸台并非装饰特征，而是为装配间隙、焊接或紧固件让位服务的结构边界。

　　在三维建模过程中，应优先建立前减震筒轴线、转向立管轴线和车把安装基准，再以这些基准驱动连板轮廓。夹持孔建议按真实配合外径建立圆柱面，开口槽用对称切除方式生成，螺栓孔与耳座厚度保持参数关联。圆角过渡不要在最后简单统一添加，而应根据应力路径分别设置：夹持环根部、长臂与环体交接处、耳座内侧以及中间孔周圆角都应更大，外轮廓非受力区域可适当减小。完成实体后，还需检查减震筒穿装路径、螺栓工具空间、锁紧后开口闭合量以及转向极限位置是否与车架、线束和车把座发生干涉。这样形成的数字模型可用于结构复核、加工样件、改装适配以及前悬架装配关系验证。
