弯管式带法兰管路连接接头结构

　　这类90度弯向管路接头，在工业流体输送系统里承担管路转向与两段不同接口管路对接的核心作用，常见于液压站油路排布、车间压缩空气管网、小型给排水管路以及设备内部冷却循环回路中。现场管路铺设时常会遇到走线需要直角转向、同时两端对接面形式不一致的情况：一端需要贴装在设备箱体壁面或者阀块安装面上，另一端要对接同口径的硬管/软管法兰接口，这种一体弯接结构就可以省去额外采购直角弯头加配对法兰再拼接的工序，减少两个潜在泄漏点，也压缩了管路转向处占用的安装空间。

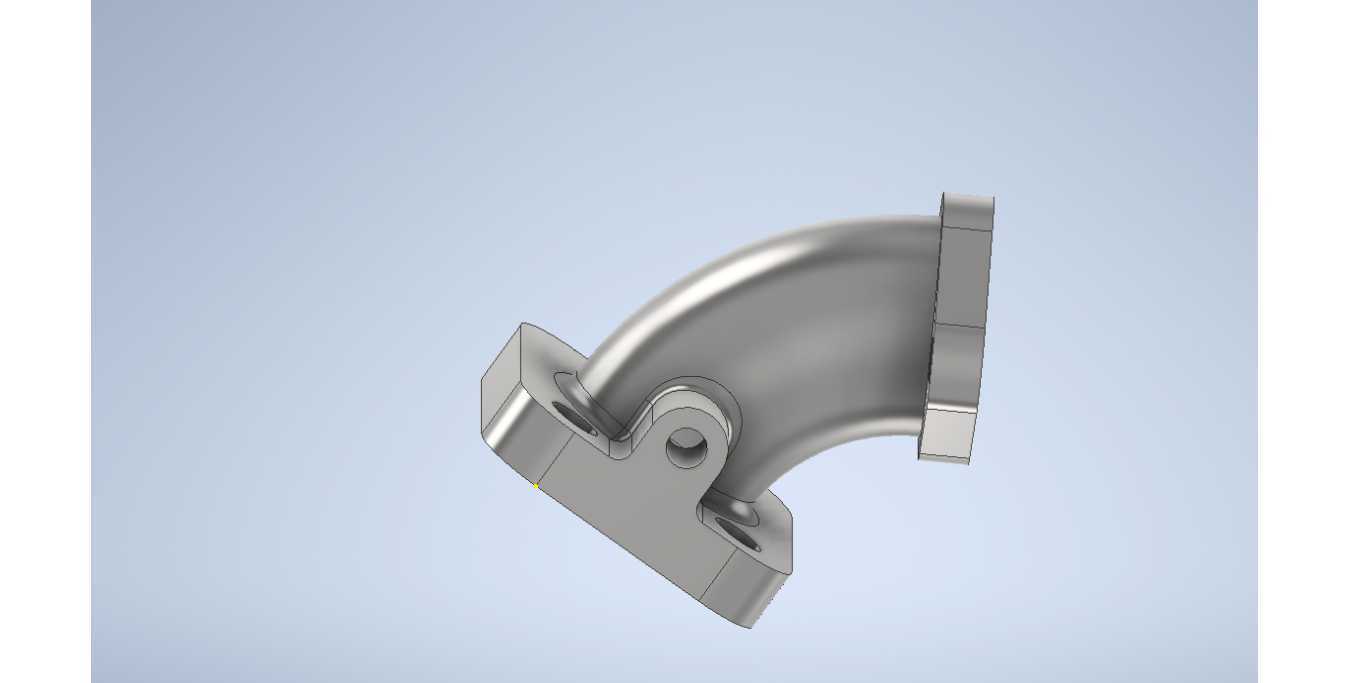

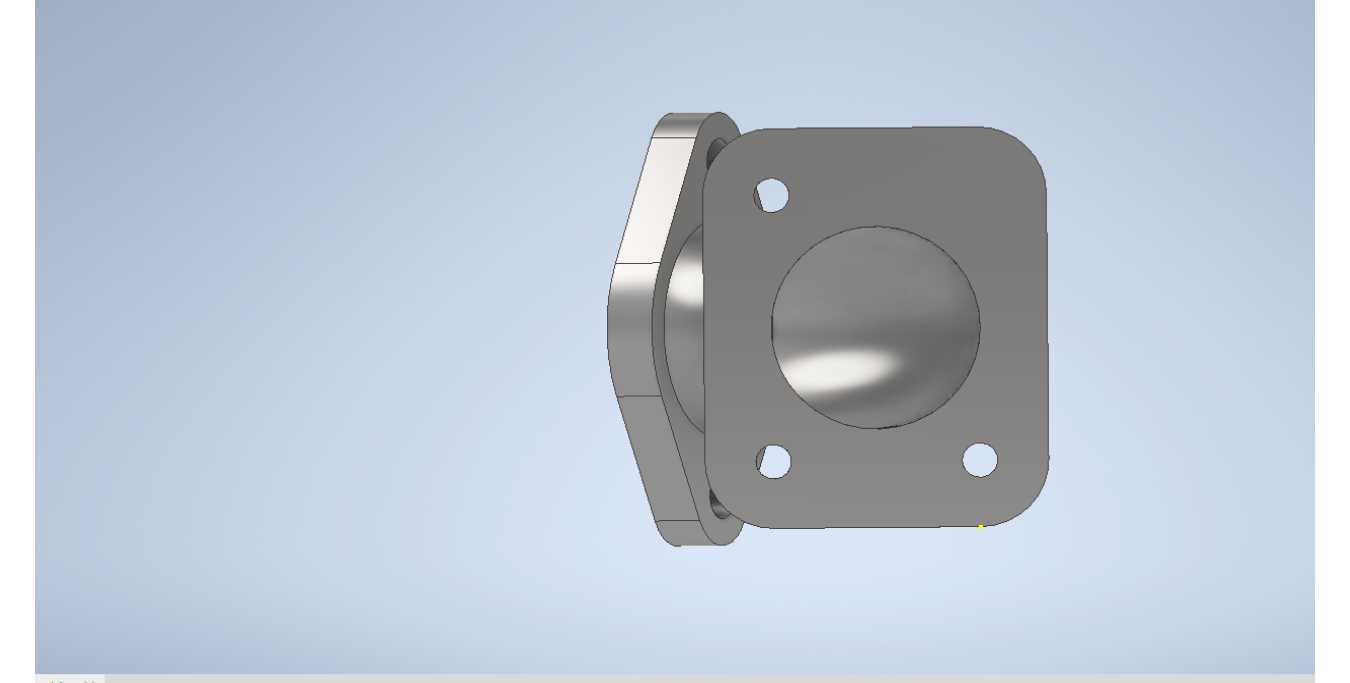

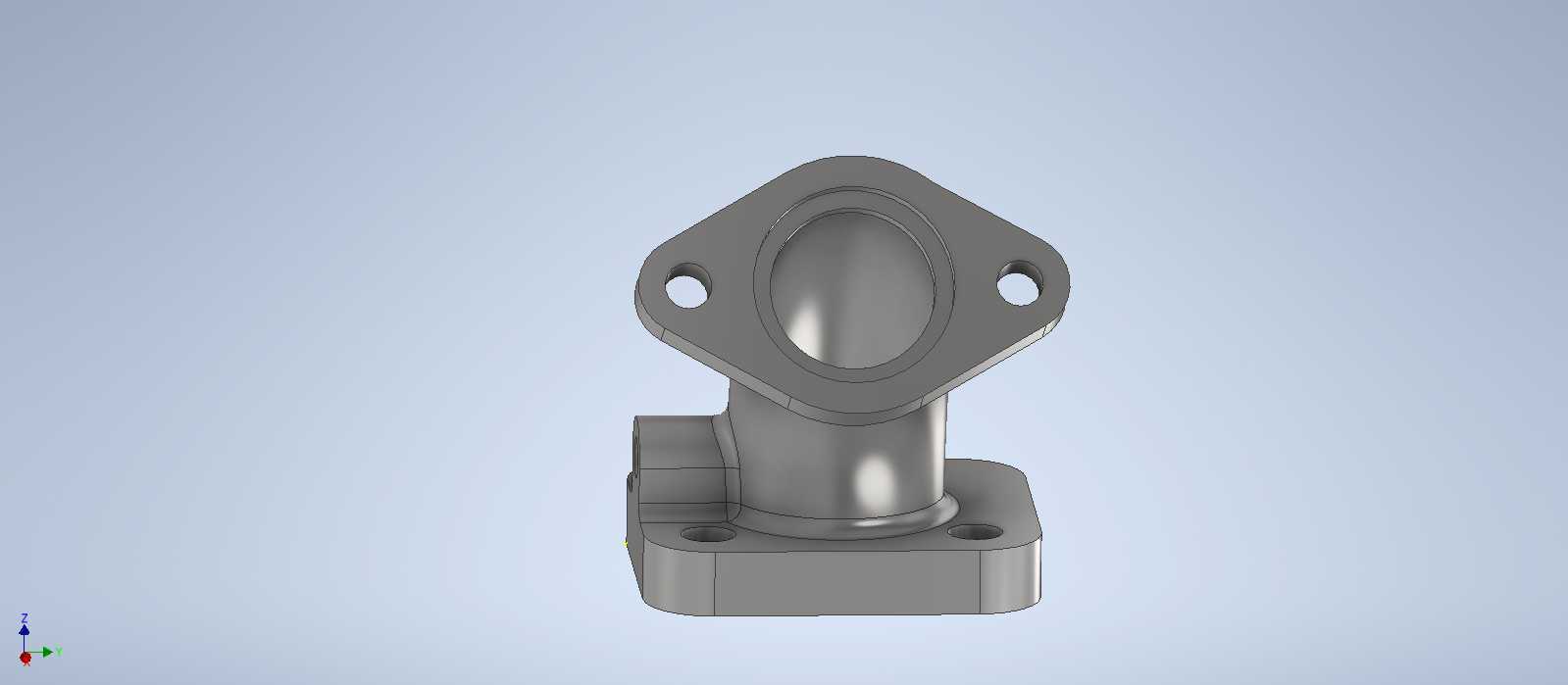

　　从结构设计逻辑来看，接头两端都做了带安装孔的方形法兰贴合面：下端法兰盘轮廓为近似菱形的方形，盘面上开了两个贯通安装孔，孔位做了沉台处理，锁紧螺栓装入后螺栓头不会突出法兰端面，保证法兰面可以完全贴紧对接基准面；上端法兰为规整方形，同样预留紧固点位，两个端面的密封面都预留了足够的平面宽度，既可以加装平垫片实现静密封，也可以根据输送介质压力选配O型圈沟槽做端面密封。中间弯曲段采用大曲率圆弧过渡，没有采用直角折弯的生硬结构——流体在经过转向位置时，大圆弧流道可以大幅降低介质流向突变带来的局部压损，减少输送过程中的压力损失，同时也能避免流体裹挟的固体杂质在转角死角处淤积，长期运行时管路通流稳定性更好。

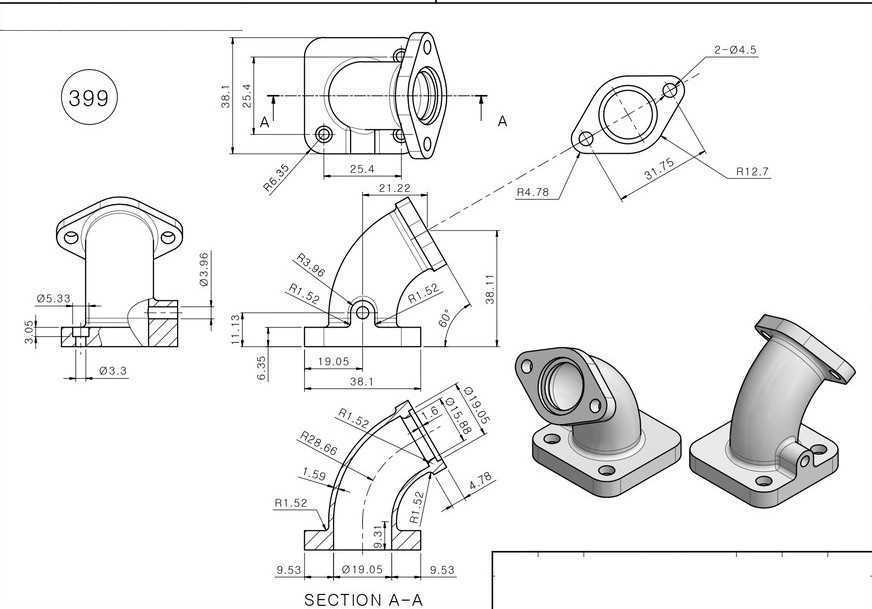

　　建模过程中首先要锁定两端法兰的安装边界：下端法兰的两个安装孔中心距需要和对接设备壁面的预设螺孔位置完全匹配，法兰贴合面到弯管中心线的高度要留出扳手拧动锁紧螺栓的操作空间，不能出现弯管外壁遮挡螺栓拆装路径的问题；上端法兰的对接孔位要和外接管路的配对法兰孔位对齐，法兰端面的朝向要和外接管路的延伸方向垂直，避免安装后出现管路强行别劲、法兰面贴合不严出现渗漏的问题。弯管部分的壁厚设计需要兼顾承压能力与整体重量：如果应用在低压气动回路，壁厚可以适当减薄控制整体重量；如果用于中高压液压油路，弯管圆弧段的壁厚要做等厚校核，避免弯曲成型时圆弧外侧壁厚被拉薄，承压后出现鼓胀失效。

　　实际安装布局时，这个接头的下端法兰一般贴靠在油箱侧壁、阀块安装面或者设备机架的预留固定板上，穿入螺栓锁紧后实现接头本体的固定，管路转向后上端法兰对接向外延伸的输送管道，弯管的弧形外侧要和周边的机架梁、电气元件留出至少十几毫米的安全间隙，避免设备运行振动时弯管和周边部件发生摩擦磕碰。如果输送的是有腐蚀性的介质，接头选材可以换用不锈钢或者做表面防腐涂层，建模时可以直接在现有实体结构上赋予对应材料属性，不需要改动整体安装尺寸。结构上还在弯管和下端法兰的衔接位置做了加强筋过渡，把弯管下段和法兰盘面连为一体，管路内流体产生的脉动冲击力会通过加强筋分散到整个法兰盘上，长期受交变载荷也不容易出现弯管根部焊缝开裂或者结构断裂的问题。

　　在成套设备的管路三维布线阶段，把这个接头模型调入装配体后，可以直接作为管路转向的定位基准，顺着两端法兰的接口方向延伸绘制后续管线，能快速校验整个管路走向是否和设备内部其他零部件发生干涉，提前在设计阶段就排查出现场安装时才会发现的管路错位、操作空间不足等问题，减少现场返工配管的工作量。
