四缸发动机排气歧管总成结构设计

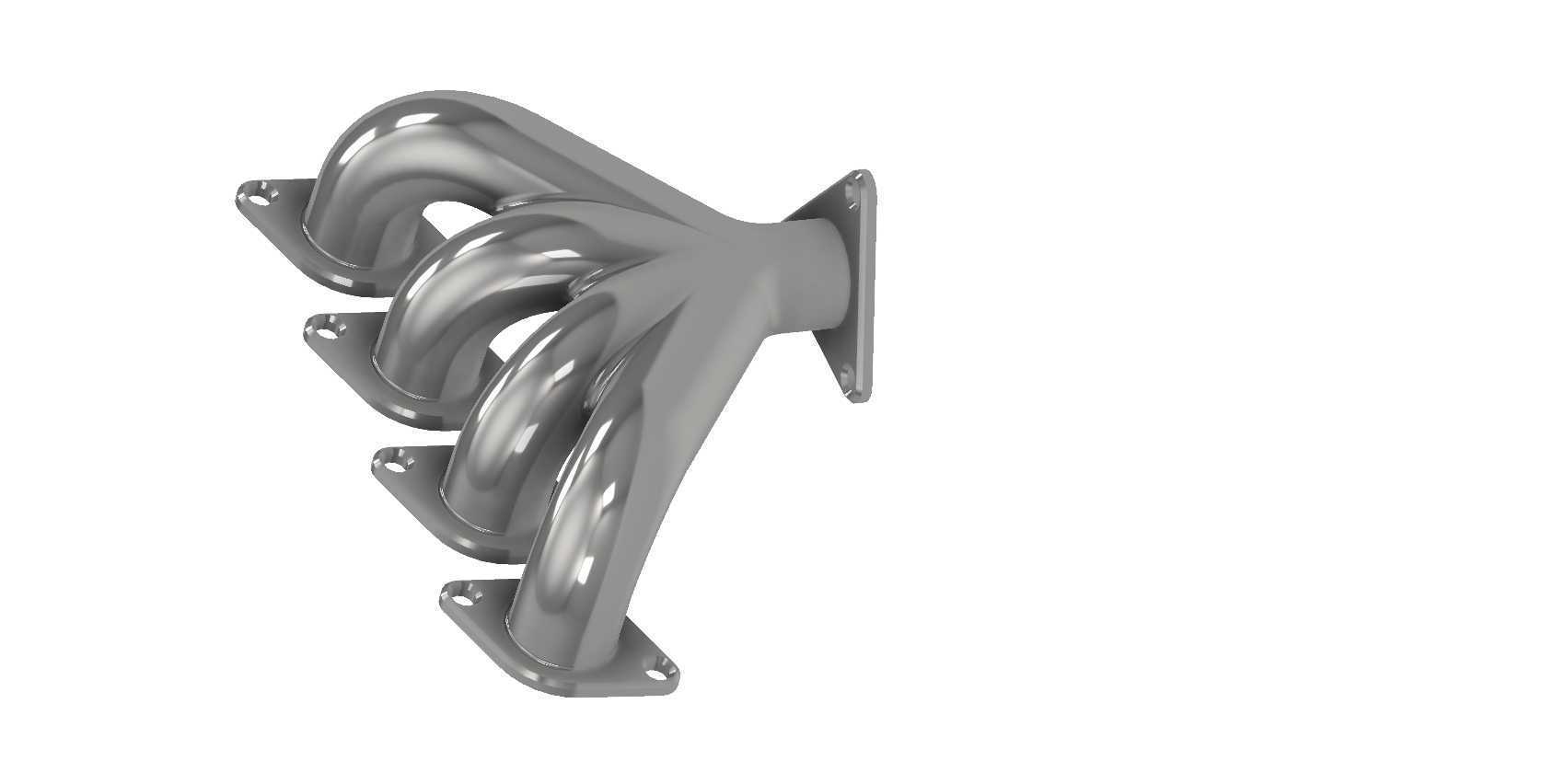

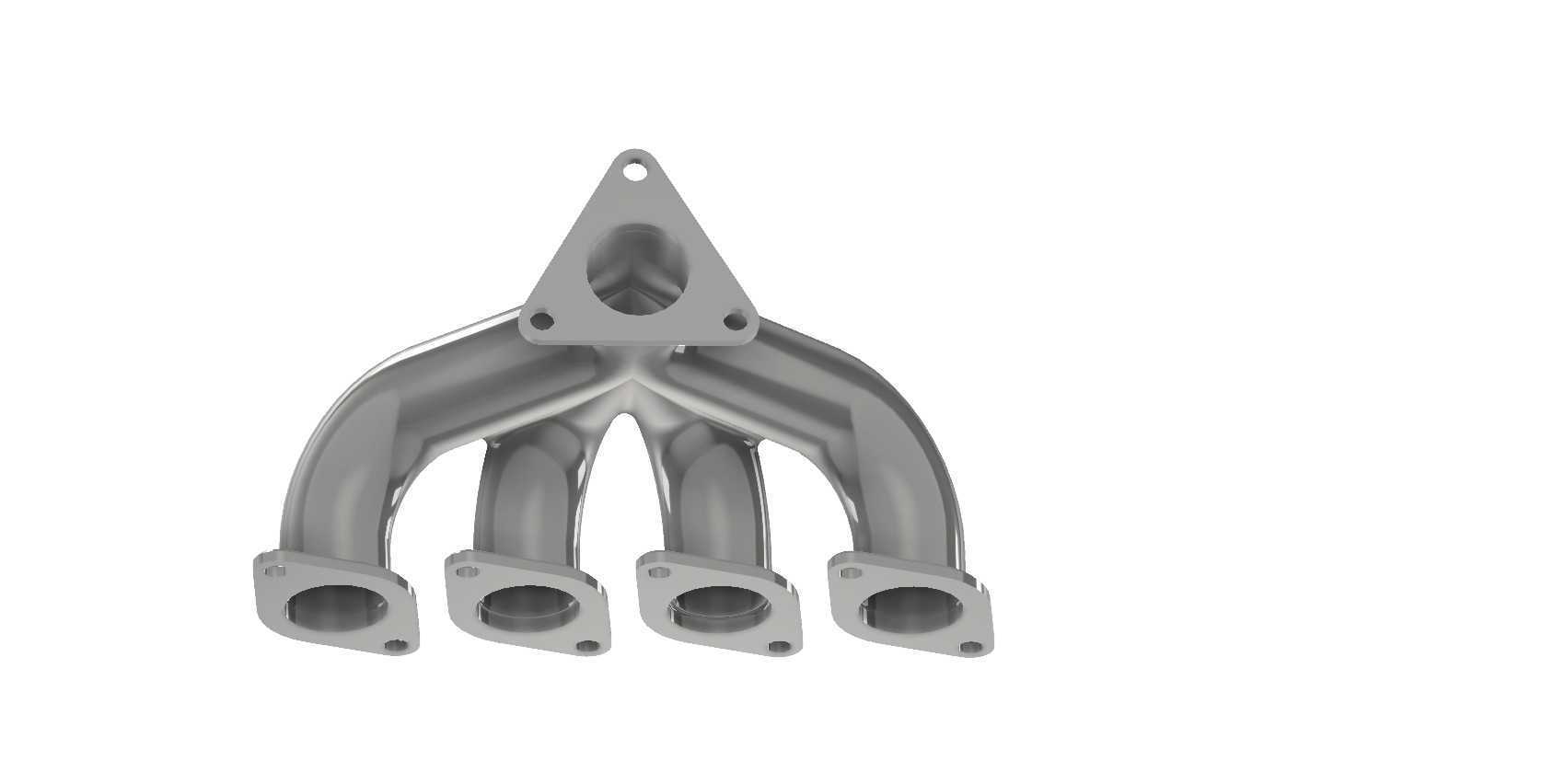

　　这套四缸发动机排气歧管三维结构，面向小排量直列四缸内燃机的排气系统配套开发，核心作用是将四个气缸燃烧后排出的高温高压废气，通过独立弯管支路汇总到单一出口端，顺畅输送至下游三元催化器、消声器总成，完成废气导流与汇集。从整机布置边界来看，歧管整体安装在发动机缸盖的排气侧，四个支路的进气对接法兰沿缸盖排气口排布方向依次错开，每个法兰面都预留了对应的螺栓过孔，孔位间距严格匹配缸盖排气口的安装孔坐标，装配时法兰贴合面与缸盖端面之间加装耐高温密封垫片，通过螺栓压紧后可避免高温废气从接合面泄漏，防止机舱内出现废气窜入、周边橡胶管路被高温炙烤老化的问题。

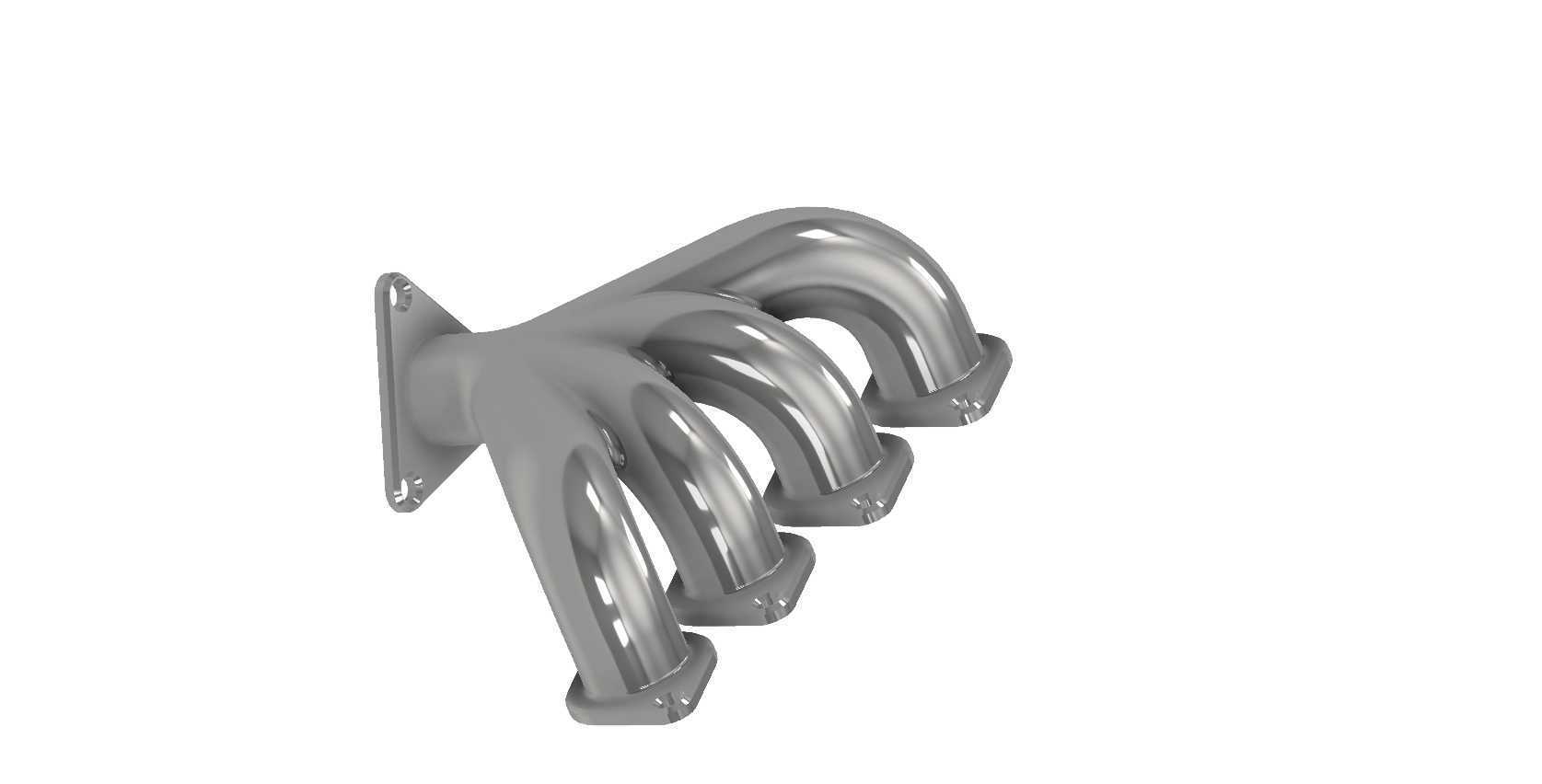

　　在管路走向设计上，四根支管采用不等长平滑弯弧布局，每根支管从对应气缸的排气口引出后，逐步向中部汇总段收拢，弯管段全程采用大曲率圆角过渡，没有出现急折、直角转弯的流道结构，这种设计首先能大幅降低废气流经管路时的局部阻力，减少排气背压，让气缸排气冲程的泵气损失更低，发动机高转速区间的排气顺畅度得到保障；同时不等长支管的长度经过匹配，可利用排气脉冲的惯性效应，在各缸排气门开启的时序差内形成合理的扫气负压，帮助气缸内残留的废气更彻底排出，提升新鲜混合气的填充效率，对整机动力输出、燃油燃烧充分性都有正向作用。

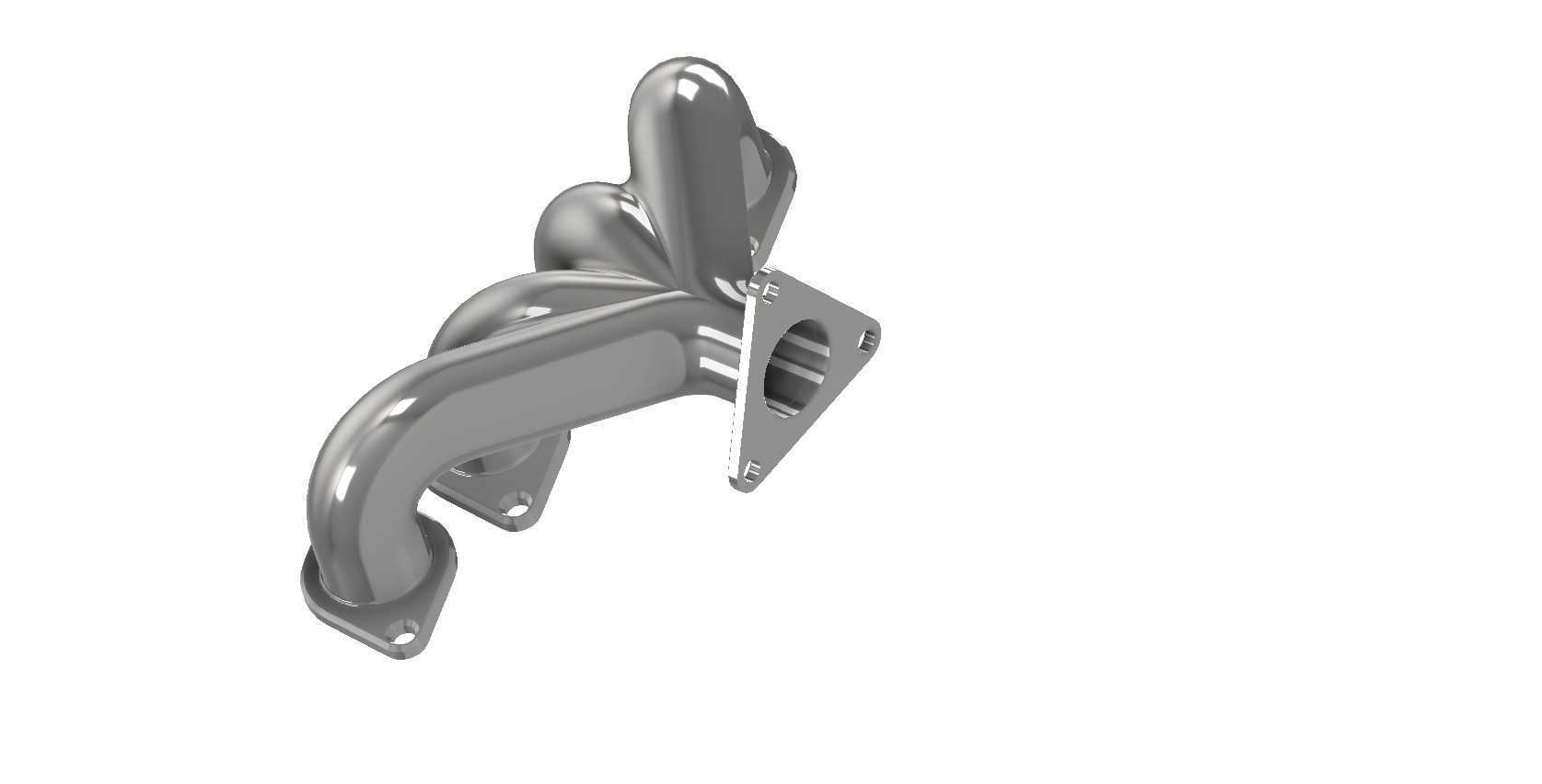

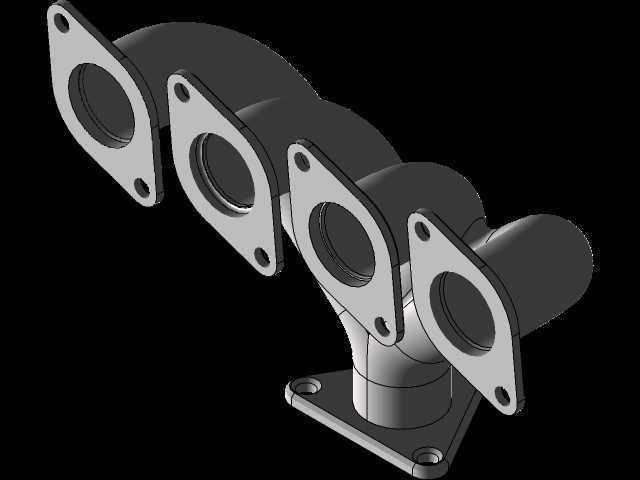

　　歧管的出口端设置了整体式连接法兰，法兰面的开孔尺寸、螺栓孔位匹配下游催化器入口的对接标准，汇总后的流道在出口段做了平滑过渡扩容，避免四股废气在汇总位置出现气流对冲、紊流加剧的问题，降低流道内的气流噪声与压力波动。从材质适配角度，这类歧管量产时多采用耐高温铸铸铁或者不锈钢焊接成型，三维建模阶段已经把管壁的均匀厚度、法兰的凸台厚度、安装孔的沉台结构都做了完整还原，弯管外壁的过渡曲面连续光顺，不存在曲面褶皱、曲率突变的问题，既满足铸造工艺的拔模、壁厚均匀要求，也适配焊接弯管工艺的折弯成型边界，后续做模具开发或者弯管工装设计时，可以直接提取曲面数据做工艺展开。

　　安装边界层面，整个歧管的外轮廓尺寸充分考虑了发动机机舱的周边避让空间，四根支管向外弯曲的弧度避开了缸盖上的气门室罩盖、冷却液管路、发电机附件等周边部件，装配后歧管外壁和周边零部件预留了足够的隔热间隙，不需要额外做大幅度的管路避让修改；各个法兰的安装面平面度、螺栓孔的位置度都在模型里做了装配约束模拟，在三维环境中可以直接完成虚拟装配，验证螺栓装入时是否存在工具操作空间不足、部件干涉的问题。

　　从实际工况适配来看，歧管长期承受800℃以上的高温废气冲刷，结构设计上在支管和汇总段的衔接位置做了壁厚加强过渡，避免长期热胀冷缩出现应力集中导致的开裂问题；法兰位置的凸台厚度经过强化，拧紧螺栓时不会出现法兰面变形翘曲，保证长期使用后的密封可靠性。这套结构既可以适配传统自然吸气汽油机的排气系统开发，也可经过小幅调整匹配小排量涡轮增压发动机的涡轮入口对接需求，建模过程中所有配合面、安装孔、流道曲面都具备完整的参数化特征，设计人员可以根据不同排量、不同缸心距的发动机平台，快速调整支管长度、法兰孔位、整体轮廓尺寸，大幅缩短排气系统的开发验证周期。
