水平按压式曲柄连杆传动机构

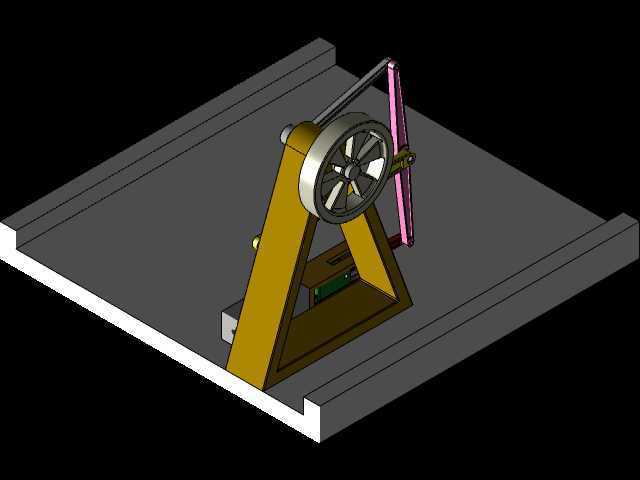

　　这套水平按压式曲柄连杆传动机构，是面向手动往复动力转换、小型机械原理演示与简易冲压工位开发的典型平面连杆装置，整体结构以厚重的铸铁式三角支撑机架为承载核心，所有运动部件均布置在平整的安装底板之上，可直接固定在实训台、工装台面或小型设备的基座平面内。

　　从实际使用场景来看，这类机构常出现在职业院校机械原理实训课堂、简易手动压装工位、小型往复式动力输入装置中：操作人员沿水平方向往复扳动长柄摇杆，摇杆通过铰接销轴带动连杆做平面复合运动，连杆另一端与曲柄销铰接，驱动带辐条的重型飞轮持续回转，将人手输入的直线往复摆动，稳定转换为飞轮轴的连续旋转运动；反过来，若在飞轮轴端接入旋转动力，也可通过曲柄连杆带动摇杆完成规律的水平按压动作，适配小行程压合、简易打标、往复推送等轻载工序。

　　结构设计层面，整套装置的受力路径经过了明确校核：底部的开槽安装底板预留了通长安装槽，机架的两个三角形支腿通过螺栓与底板锁紧，支腿之间的横向加强梁承担飞轮转轴的径向载荷，避免悬臂轴在高速回转时出现挠曲变形。大直径飞轮采用轮辐式结构，轮缘保留足够的转动惯量，能够储存曲柄回转过程中的动能，当摇杆运动到上下止点位置时，飞轮的惯性可以带动机构顺利越过死点，防止手动操作时出现卡滞、反转的问题。摇杆与连杆、连杆与曲柄、曲柄与主轴之间的所有铰接位置，都预留了销轴装配间隙与润滑注油空间，长期往复运行时可定期加注润滑脂，降低铰接副的磨损速率。

　　安装边界方面，整套机构的底板为矩形平板结构，底板边缘的凸起挡边可以约束安装位置，底板上的开槽固定孔允许在一定范围内调整机架的装配间距，适配不同台面的螺孔布局。整机的高度方向以飞轮顶端为最高边界，摇杆摆至极限位置时为长度方向最大外伸尺寸，侧向仅为三角机架的支腿宽度，不需要额外预留过大的操作避让空间；水平布置的按压摇杆操作高度符合人工站立施力的人机工程范围，操作人员无需弯腰即可完成往复扳动，长时间操作的疲劳度更低。

　　在功能特性上，这套机构完整复现了曲柄连杆机构的运动转换逻辑，所有运动副均为外露式结构，运转过程中可以直接观察到摇杆摆动、连杆平面运动、曲柄回转的全部动作轨迹，既可以作为机械原理教学的演示教具，帮助学习者理解死点跨越、惯性储能、往复运动转旋转运动的核心原理，也可以经过载荷强化后改造为手动压力装置的核心传动单元，替换部分小型工位的动力输入部件。设计过程中对各杆件的长度比例做了匹配：曲柄半径决定了摇杆的往复行程，连杆长度则控制传动角的变化范围，全程传动角始终保持在合理区间，避免出现传动角过小导致的机构自锁、施力卡死问题，手动扳动时全程受力顺畅，没有明显的卡顿区段。
