环形缓冲阻尼橡胶垫块结构设计

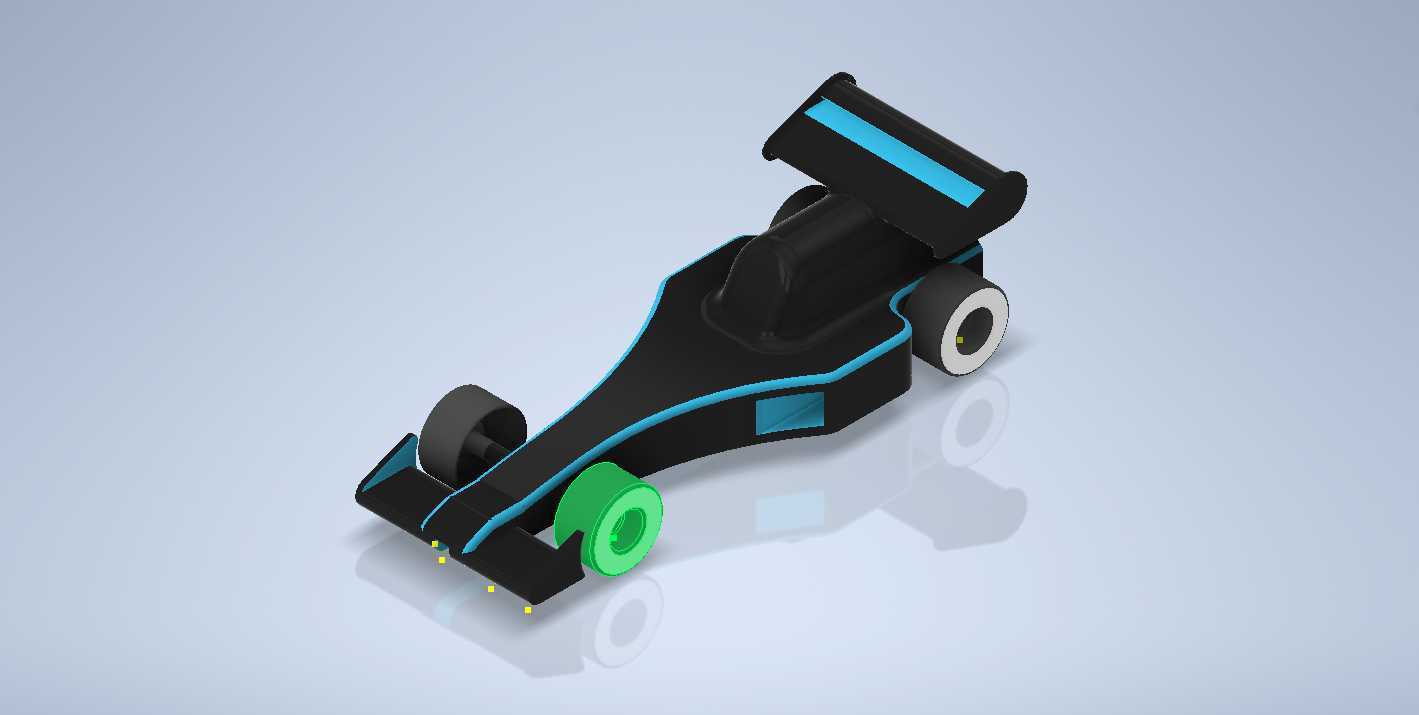

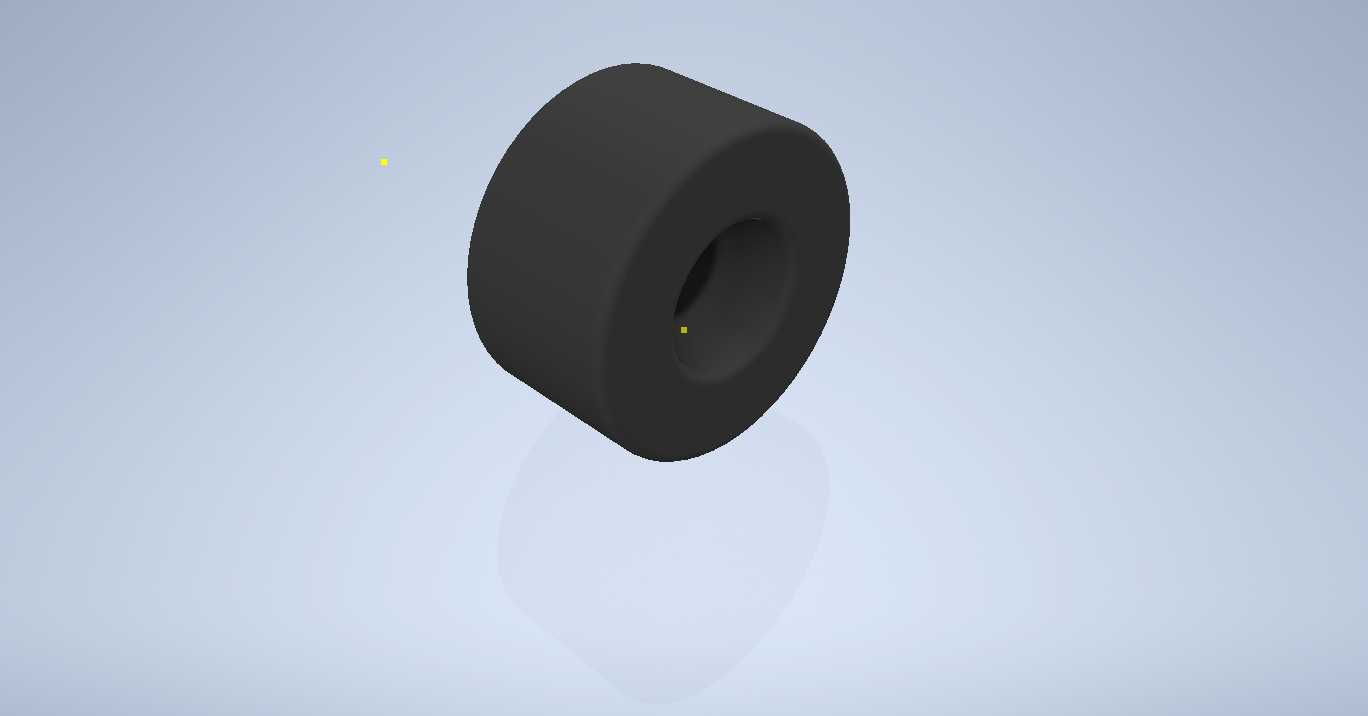

　　该环形零件在整机结构中常作为缓冲、减振或接触面隔离件使用，外观为厚壁回转体，中部开设贯通圆孔，外圆与内孔之间形成连续的橡胶实体截面。这类结构并不承担复杂传动功能，却在设备运行间隙控制、冲击能量吸收和硬接触防护中起到关键作用。实际布置时，它可以套在销轴、螺栓或定位柱外侧，也可以嵌入支架、压板、门体、移动滑台等部件的接触区域，通过自身压缩变形吸收局部冲击，避免金属面直接碰撞产生噪声、压痕和疲劳损伤。

　　从受力方式看，该零件主要承受轴向压缩，也可能伴随少量径向挤压和周向摩擦。外圆面采用完整圆柱轮廓，便于在圆形安装槽内定位；内孔为装配通道，孔径需要与穿过的轴类或紧固件保持合理间隙。若间隙过小，装配时橡胶受拖拽容易翻边，长期运行还可能因轴件偏摆而产生局部剪切；若间隙过大，缓冲件在工作过程中容易窜动，压缩中心不稳定，吸能效果会明显下降。设计时通常先确定安装位置的可用空间，再反推外圆直径、厚度和内孔尺寸，使零件在自由状态下能够顺利放入槽位，在受压状态下又有足够的变形余量。

　　该类垫块的厚度直接影响缓冲行程。较厚的环形体可以提供更大的压缩量，适合冲击位移较大、接触速度较快的部位；较薄的零件则更偏向限位和垫高调差，适合需要严格控制闭合间隙的机构。端面保持平整，有利于载荷沿环形截面均匀分布，避免局部应力集中。外圆边缘与内孔边缘若在实际加工中采用小圆角过渡，可减少橡胶在反复压缩时的裂口风险。模型中呈现的简洁回转形态，也便于后续根据材料硬度、摩擦系数和预压量进行参数调整。

　　在设备应用上，这类环形缓冲件可见于移动机构止点位、门盖闭合处、夹具压接面、机架叠层连接处以及小型车辆或台架的接触缓冲位置。它的作用不是单纯填充空间，而是在两个相对运动或相对固定的零件之间建立柔性界面。当冲击发生时，橡胶材料通过弹性变形将瞬时峰值载荷降低，使接触过程更加平缓；在振动传递路径中，它又能削弱高频振动，改善整机运行的平稳性。对于需要频繁开合或往复运动的机构，缓冲垫块还能降低金属碰撞声，提高使用体验。

　　建模时应优先保证回转轮廓的准确性。外圆柱面、内孔面和两个端面构成零件的主要几何边界，截面轮廓绕中心轴旋转即可形成主体。若用于装配校核，需要重点检查内孔与销轴的同轴关系、外圆与安装槽的配合关系，以及端面与被压紧件之间的接触范围。安装槽的深度一般不宜等于零件自由厚度，通常要预留预压缩量，使缓冲件在装配后保持稳定贴合并具备初始刚度；但预压量也不能过大，否则橡胶长期处于高应力状态，会加速永久变形，失去缓冲能力。

　　从结构选型角度看，环形方案相比实心垫块具有明显优势。中部开孔既能减轻材料用量，又能为紧固件提供穿过空间，还能在压缩时为材料变形提供一定容让区域。受压过程中，内孔附近材料会向孔内和外侧轻微膨胀，因此周围结构不应把橡胶完全封死在密闭刚性空间内，应给体积变形留出余地。若安装槽侧壁与外圆配合过紧，零件受轴向载荷时无法正常膨胀，会导致刚度急剧升高，缓冲手感变硬，严重时还会造成边缘剪切破坏。

　　该模型适合用于机械结构方案阶段的空间校核和装配演示。工程师可以在此基础上调整截面比例，例如增加厚度以提升缓冲行程，增大外圆以提高承载面积，或改变内孔直径以适配不同销轴。对于载荷较大的场景，还可在橡胶内部增加金属衬套，使内孔定位由金属衬套承担，橡胶主要负责弹性变形；对于需要耐磨的外接触场景，则可提高外缘硬度或增加保护挡圈。无论采用哪种衍生方案，核心仍是保持环形受力路径清晰、安装边界明确、压缩方向稳定。

　　在整机布置中，缓冲垫块的位置应尽量靠近冲击作用线，避免偏载。如果压紧面只覆盖环形截面的一部分，零件会出现单侧压缩过大、另一侧悬空的情况，长期使用后容易产生不均匀磨损和歪斜。与之接触的金属面应保持平整，焊缝凸起、毛刺和尖角都可能切入橡胶表面。对于有油污、日晒或温差较大的使用环境，还需要在材料选择上考虑耐油、耐老化和耐温范围，但从三维结构本身来看，模型已经把环形缓冲件最基本的外形、孔位和接触边界表达清楚，可直接作为后续详细设计和装配验证的基础。
