壁挂式双侧支撑管线固定支架结构

　　这套支撑构件主要面向室内外沿墙体布设的长距离管线敷设场景，常见于工业厂房动力管线排布、建筑机电安装、设备外围气路/油路/轻型电缆桥架的侧向固定工况，用来替代传统现场裁切焊接的临时支吊架，减少现场动火作业量，让管线排布的平直度、支撑间距统一可控。

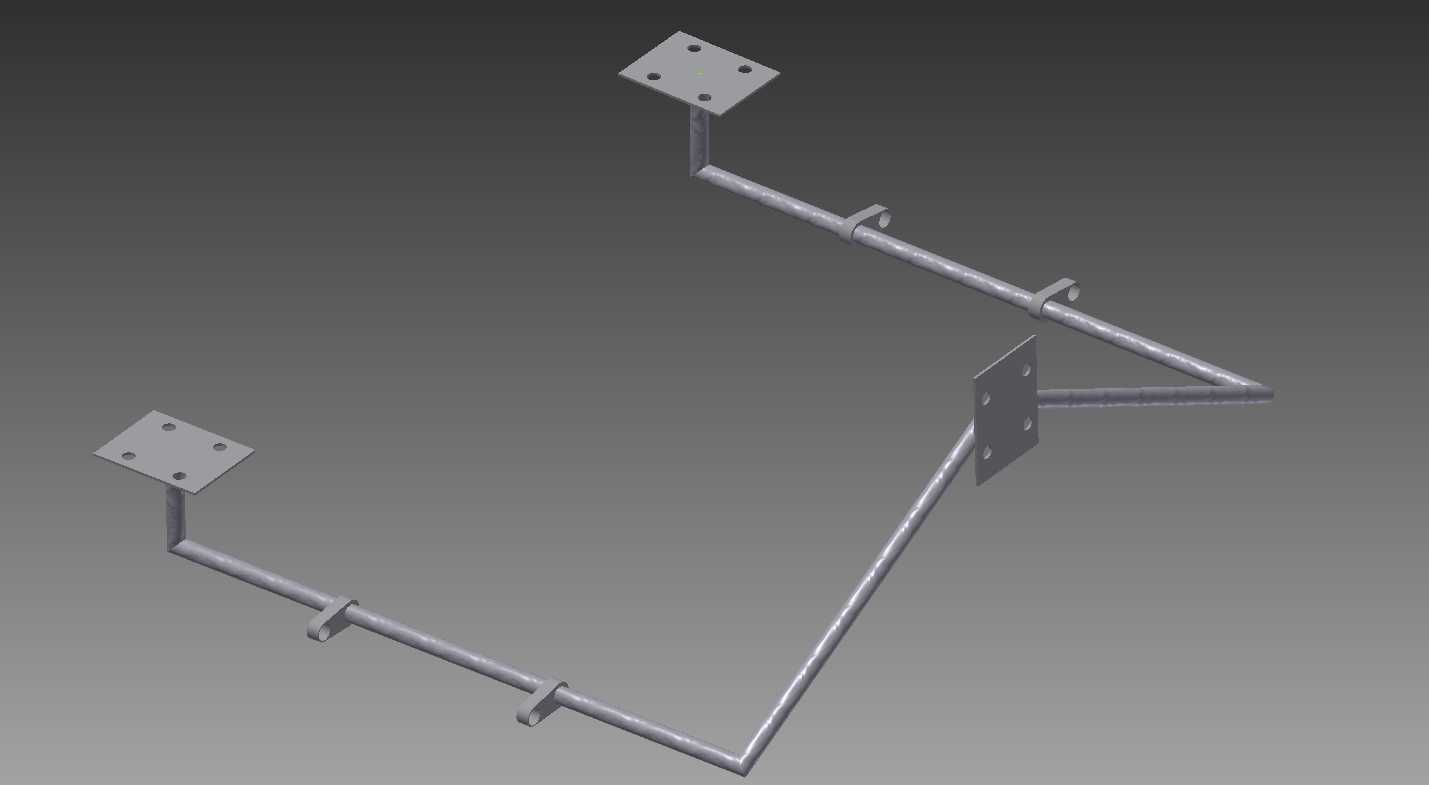

　　从结构组成来看，整套支架分为左右两组对称的壁挂安装座、两段折角承力杆身、杆身中部的三组管卡固定位三个核心部分。两端的安装座采用方形平板法兰结构，板面上预留四个呈矩形分布的安装通孔，可直接通过膨胀螺栓与混凝土墙体、钢结构立柱立面完成锁附，安装座板厚做了加厚处理，避免螺栓锁紧时板面出现翘曲变形，座板与杆身的衔接处采用直角折弯过渡，折弯内角做了圆弧卸荷处理，避免直角应力集中导致长期承重后焊缝位置出现开裂。

　　杆身采用等截面圆管弯折成型，整体从墙面伸出后先沿水平方向延伸一段距离，再向斜下方弯折形成三角承力布局，斜向杆段直接衔接另一侧低位安装座，这种三角构型不需要额外加设斜撑，依靠杆身自身的折角形态就可以形成稳定的受力闭环：管线的竖向载荷会通过杆身分解为沿杆轴向的压应力与安装座处的剪切力，不会让壁挂螺栓承受过大的倾覆弯矩。杆身上预留的三处管卡位都做了凸起的卡座结构，卡座开口尺寸适配常用的小直径金属管路、穿线钢管，安装时可以直接将管线卡入卡座后用扎带或者U型螺栓锁固，不需要在杆身上现场钻孔，避免破坏圆管的防腐镀层与整体结构强度。

　　设计阶段首先要敲定的是安装边界尺寸：两端壁挂座的孔位间距需要匹配常规膨胀螺栓的安装排布，四个孔的边距要保证螺栓打入墙体后不会距离混凝土边缘过近导致墙体崩边；杆身从墙面伸出的悬臂长度需要结合管线的允许支撑跨距设定，悬臂过长会导致杆身在管线满载时出现下挠，过短则会让管线距离墙面过近，后续管线外包保温层、安装接头时没有操作空间。斜向杆段的倾斜角度经过受力校核，既保证斜杆可以分担水平杆的竖向载荷，也不会让斜杆占用过多下方的通行与设备检修空间，杆身所有弯折处的弯曲半径都不小于圆管外径的两倍，避免弯管处出现管壁瘪皱、截面强度下降的问题。

　　实际选型使用时，需要先在墙面标定两个安装座的固定点位，保证两点的高度差、水平间距和支架杆身的预设尺寸完全匹配，打孔锁附安装座之后再将杆身两端和座板对位焊接或者通过紧固件锁固，之后逐段将管线架设在卡座上，调整管线的整体直线度之后再锁紧管卡。这套结构相比单悬臂式支架，抗侧向晃动的能力更强，当管线内存在流体脉动、或者周边设备运行产生振动时，三角支撑结构可以快速耗散振动能量，避免支架长期受交变载荷出现螺栓松动、杆身变形的问题，所有外露的金属构件表面都可以做镀锌或者喷塑处理，适配潮湿、多粉尘的工业现场环境。
