重型越野车辆轮辋与越野轮胎总成

　　这套轮辋与轮胎总成的建模工作，最初是围绕非铺装路面重载作业车辆的行走系统适配需求展开的。在野外工程作业、矿山短途转运、越野改装车辆以及农林山地运输场景中，车轮总成直接承担整车承载、地面驱动力传递、冲击载荷缓冲三项核心职能，普通公路用轮胎与标准轮辋在低气压、大落差地形下很容易出现胎圈脱开、轮辋变形、胎面被尖锐石块割伤的问题，因此整套结构的设计首先从工况边界倒推参数。

　　轮辋部分采用24英寸名义直径规格，轮廓选型对应13J EH2+加长驼峰结构，这里的加长驼峰并非装饰性造型，而是在轮辋胎圈座两侧加工出凸起的环形挡峰，当车辆在沙地、泥地行驶需要大幅降低轮胎气压增大接地面积时，胎圈在低气压下受到侧向冲击力仍能被驼峰结构限位，避免胎圈从轮辋槽内滑脱造成快速泄油。轮辋本体的辐板采用多瓣式异形辐条布局，辐条之间预留大尺寸镂空窗口，一方面在连续重载制动时，刹车盘产生的热量可以通过镂空区域快速对流散出，避免热量持续聚集导致胎圈橡胶过早老化；另一方面大镂空结构也减少了轮辋非承载区域的冗余质量，降低整车非悬挂重量，对越野工况下的悬挂响应速度有明显改善。轮辋中心的安装止口、螺栓孔分布圆按照重型车桥轮毂的安装边界做了匹配，止口端面预留了足够的贴合面积，保证车轮安装后轴向跳动量控制在工程允许范围内，轮辋外缘的胎圈座表面粗糙度、锥度都按照无内胎车轮的装配要求设计，保证轮胎装配后胎圈与轮辋之间的密封可靠性。

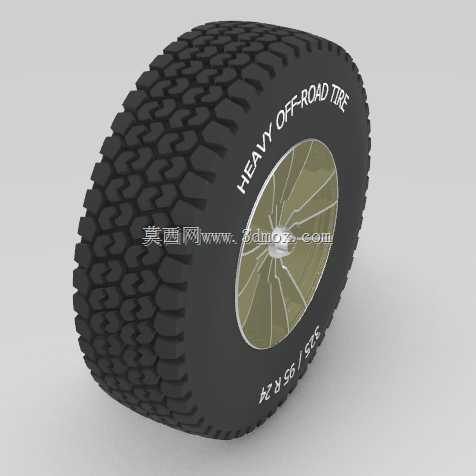

　　轮胎部分定位为重型越野胎，胎面采用大块加深的越野花纹布局，花纹块之间的沟槽宽度远大于普通公路轮胎，在泥泞路面行驶时，沟槽可以快速嵌入泥层并在转动时顺利排出夹泥，避免花纹被泥料填满后丧失抓地力；胎肩位置的花纹块延伸至胎侧区域，在岩石路面低气压行驶时，胎侧接地也能提供附加附着力，同时加厚的胎侧橡胶层可以抵御石块刮擦、树枝穿刺，降低野外作业时的爆胎概率。胎体侧壁标注的规格标识对应325/95 R24尺寸层级，该规格的轮胎外径、断面宽度在整车布置时需要重点核对轮罩间隙、转向最大角度下的运动包络，尤其在改装悬挂升高、调整轮距的车型上，要保证轮胎上下跳动、左右转向极限位置时，胎面与轮罩内衬、悬挂拉杆、刹车卡钳之间保留足够安全间隙，避免干涉磨损。

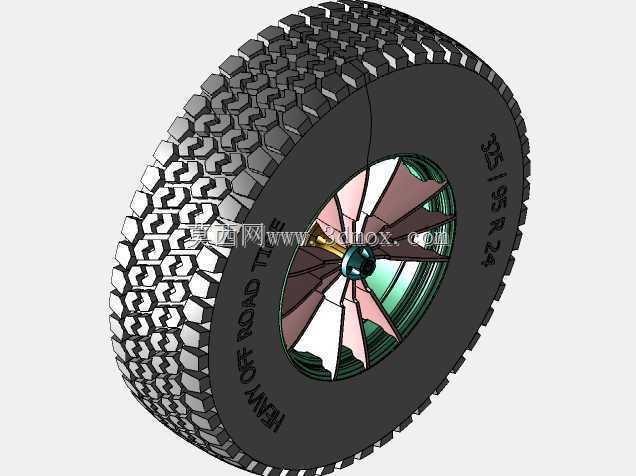

　　从建模逻辑上，轮胎部分先构建旋转生成的胎体基础曲面，再按照花纹节距阵列排布独立的花纹块特征，胎侧的规格字样、品牌标识通过包覆映射贴合到弧形胎壁上，还原真实轮胎的外观细节；轮辋部分先旋转生成轮辋筒体、胎圈座、驼峰挡圈的回转特征，再绘制单根辐条的截面轮廓做阵列，中心轮毂座、气门嘴开孔、螺栓过孔都按照实际装配关系做了特征预留。整套模型完成后，可直接用于整车行走系统的装配干涉校验、越野工况的接地面积仿真分析、改装车轮的外观方案评审，也能作为轮胎与轮辋匹配选型时的可视化参照，帮助结构工程师在方案阶段就确认车轮与车桥、悬挂、车身轮罩的安装边界是否匹配，减少后续样件试制阶段的尺寸返工。在实际作业场景里，这类大尺寸越野轮组往往还要搭配中央充放气系统使用，轮辋的密封结构、气门嘴的安装位置都要对应气路通道做适配，EH2+加长驼峰的结构设计正是为了配合低气压越野工况，在胎压降到常规公路胎压三分之一甚至更低时，依然能可靠固定胎圈，这也是它和普通公路轮辋最核心的功能差异。
