汽车轿厢内侧车门内板钣金结构

　　该零件属于乘用车辆车门总成内侧的承载式钣金内板，布置在轿厢侧门内饰板与车门外板之间的夹层空间内，是车门模块的核心支撑骨架之一。从现场装配关系来看，这块内板并非简单的覆盖蒙皮，而是承担着车门内部多部件安装基准的作用：玻璃升降器导轨、门锁机构、车门线束卡扣、扬声器、防水膜以及内饰板紧固点，都需要在这块板上找到对应的安装面与过孔。

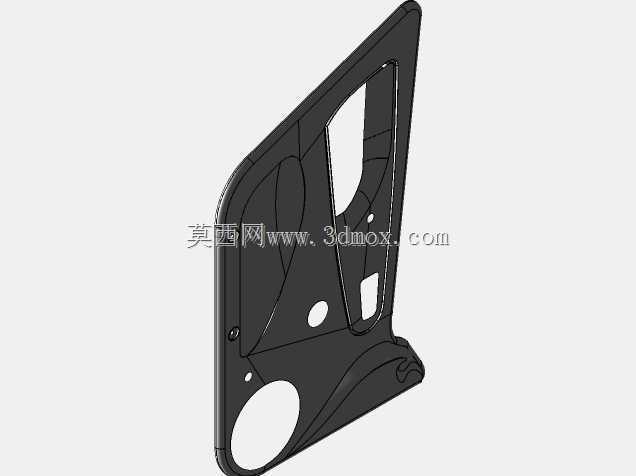

　　板件整体呈不规则的空间曲面形态，上部随车门窗框走势收窄，下部沿车门内轮廓延展，形成一个带翻边的浅盆状结构。这种造型首先要服从车门的包络边界——外侧不能与外板冲压件发生干涉，内侧要给内饰板、扶手及乘员肘部留出足够的安全间隙；同时板边的翻边一方面用于点焊或结构胶与外板、车门窗框连接，另一方面大幅提升了薄板的抗弯刚度，避免大面积平板在车门关闭冲击下产生鼓动和异响。

　　板面分布的多个开孔各有明确功能：较大的异形窗口主要为玻璃升降运动和升降器臂的行程让位，保证车窗在全行程升降过程中不与内板刮碰；圆形与异形小孔则分别对应扬声器安装、线束穿设、排水气流通路以及卡扣定位。孔位的排布并非随意，而是在满足装配通路的前提下，尽量避开主应力传递路径，防止孔洞造成应力集中而削弱板件的扭转刚度。

　　从冲压工艺角度审视，这类内板多采用薄钢板经拉延、修边、冲孔、翻边等工序成形。设计时需要控制拉延深度均匀，避免局部材料过度变薄；曲面过渡圆角、加强筋与压印结构的设置，都是为了在不增加板厚的前提下提升零件的固有频率，抑制车门在行驶振动中的共振。板上预留的凸焊螺母孔和螺栓过孔，则为后续模块化总装提供了标准化的紧固接口。

　　在整车使用场景中，该内板还侧面参与车门的密封与防护：其与外板形成的腔体需要配合防水膜、排水孔构成排水通道，将沿玻璃渗入的雨水引导至车门下部排出，避免积水腐蚀内饰或进入轿厢。碰撞工况下，内板作为车门刚性框架的一部分，配合防撞梁和门体结构，帮助维持侧面碰撞时乘员生存空间，减少门板过度侵入。

　　建模时需要重点还原的，是它的空间曲面姿态、翻边高度、各安装孔的相对位置与法向方向，以及板件与周边总成的配合边界。尺寸链上要关注窗框定位点、门锁安装点和铰链侧基准之间的位置度，这些直接决定车门装配后的间隙面差与升降平顺性。对于结构设计人员而言，这块内板既是安装基体，也是协调冲压、焊装、总装多工序的关键件，任何孔位或型面的改动，都会牵连升降器选型、内饰造型乃至密封方案，需要在轻量化、刚度、工艺性和装配可达性之间反复平衡。
