高精度离心式涡轮叶轮结构设计

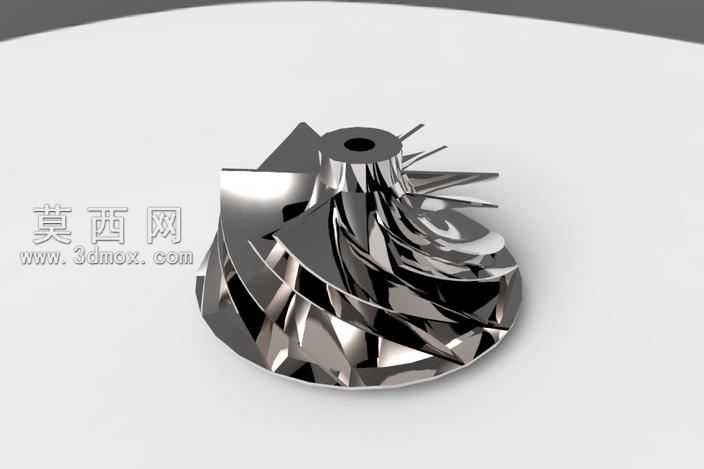

本作品为离心式涡轮叶轮的三维参数化设计成果，建模阶段采用全参数化驱动的设计逻辑，先通过草绘绘制叶轮中心轮毂的回转截面，以中心轴为基准完成回转基体建模，确定叶轮的整体安装基准与核心承载结构。针对叶片部分，先绘制单张叶片的翼型截面轮廓，结合流体动力学特性设定叶片的扭转角度与安装倾角，通过扫描混合命令生成单张叶片的实体结构，再围绕中心轴完成圆周阵列，保证所有叶片的分布角度均匀一致，相邻叶片间的流道宽度完全对称，避免流体通过时出现紊流、压损不均的问题。建模过程中对叶片前缘、后缘做了圆角过渡处理，消除尖锐棱角，既降低流体流动的阻力，也提升结构的抗疲劳强度，中心位置的安装孔做了同轴度约束，保证与配套转轴装配时的同心度要求。渲染阶段采用抛光金属材质，模拟高温合金加工后的镜面金属质感，通过调整环境光与反射参数，还原金属表面在光线照射下的明暗层次，清晰呈现叶片曲面的流畅弧度与扭曲形态，同时通过剖面视角可直观展示轮毂与叶片的连接厚度，叶片根部做了加厚过渡处理，避免高速旋转时出现应力集中的问题。整体设计兼顾流体性能与结构强度，可直接用于涡轮增压器、小型离心压缩机等动力设备的结构验证、流体仿真分析，也可作为精密铸造的加工参考模型，所有结构特征均保留可编辑参数，方便后续根据不同工况需求调整叶片数量、扭转角度、轮毂直径等核心参数，适配不同流量、压力的使用场景。
