独木舟船舷鱼竿夹持固定支架结构设计

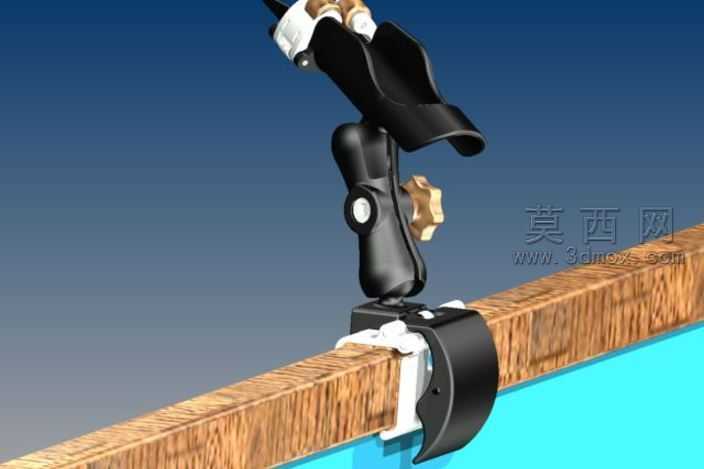

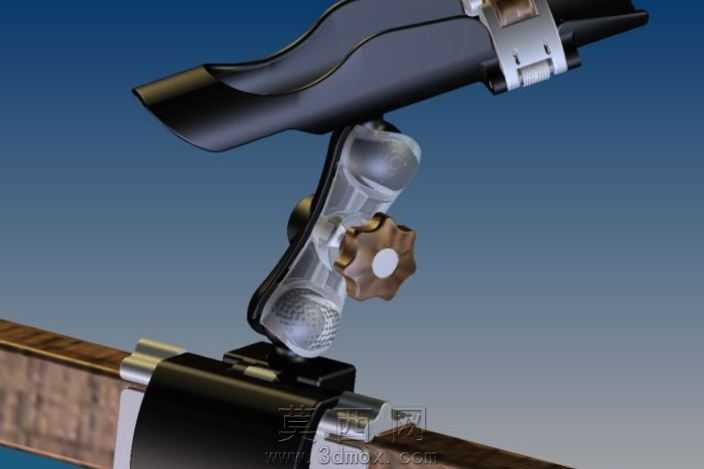

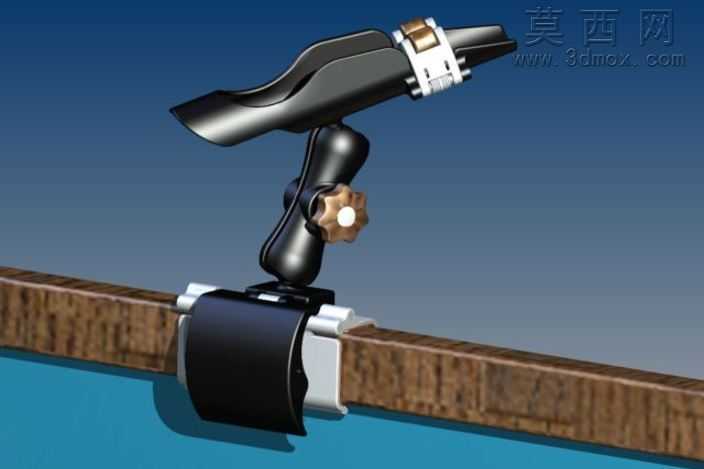

本作品为适配独木舟使用的鱼竿夹持固定装置三维建模设计，整体采用参数化建模逻辑完成全结构搭建，在三维软件中先完成核心功能结构的草绘约束，依次构建夹座主体、支撑臂、鱼竿承托结构、锁紧调节组件的实体特征，对所有配合面做公差适配校验，保证活动部件的转动、锁紧行程无干涉。渲染阶段针对不同部件赋予对应材质：夹座与支撑臂主体采用哑光黑色工程塑料材质，模拟玻纤增强尼龙的磨砂质感，调节旋钮做金属铜色做旧处理还原黄铜五金的纹理质感，夹座内侧的防滑垫层赋予软质橡胶材质，表面添加细微的防滑颗粒纹理，船舷固定部分搭配木纹材质模拟独木舟船舷的实木肌理，背景做渐变蓝调处理模拟水面环境，通过三点布光突出结构的曲面过渡与部件层次，阴影做柔化处理提升整体真实感。结构设计上采用双段锁紧逻辑，下部夹座通过单侧旋钮实现对船舷横杆的抱紧固定，夹座内侧预留橡胶垫层，既可以适配不同直径的船舷杆件，也能避免硬质夹座刮花船体表面，同时提升夹持摩擦力防止支架受外力滑脱；上部支撑臂可绕夹座转轴做多角度旋转，支持使用者根据垂钓角度调整鱼竿的俯仰、朝向，支撑臂与鱼竿接触的位置做贴合鱼竿轮廓的弧形承托面，搭配顶部快锁结构实现鱼竿的快速取放，锁紧结构采用棘轮式卡合设计，无需额外工具即可单手完成锁紧与释放操作。设计思路围绕户外垂钓的实用场景展开，充分考虑水上使用的复杂环境，整体结构做圆角过渡无尖锐棱角，所有活动连接部位做密封间隙设计，减少水、沙粒进入结构缝隙造成卡顿的概率，部件拆分逻辑兼顾注塑生产的开模难度，减少复杂倒扣结构降低制造成本，同时保证整体结构的耐用性，满足长期户外水上使用的强度需求，无需频繁维护即可长期稳定使用，适配多数常规尺寸的垂钓鱼竿，为独木舟垂钓场景提供便捷的鱼竿固定解决方案。
