福特车用空气流量传感总成结构

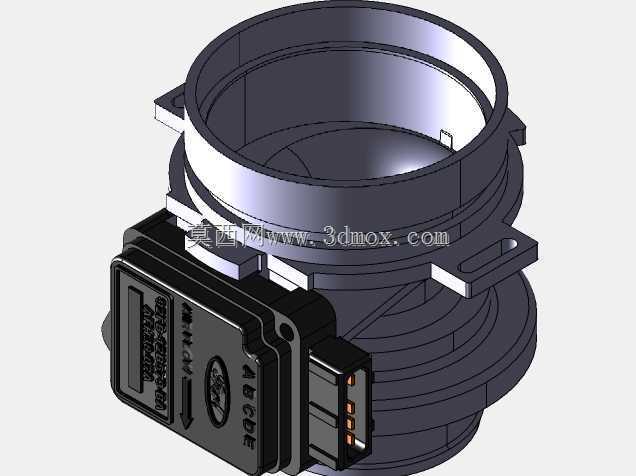

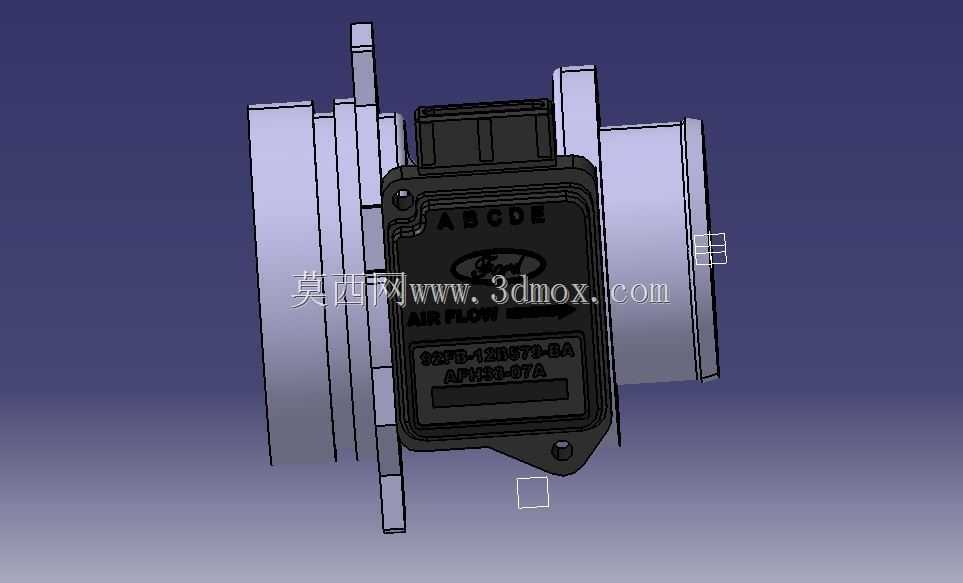

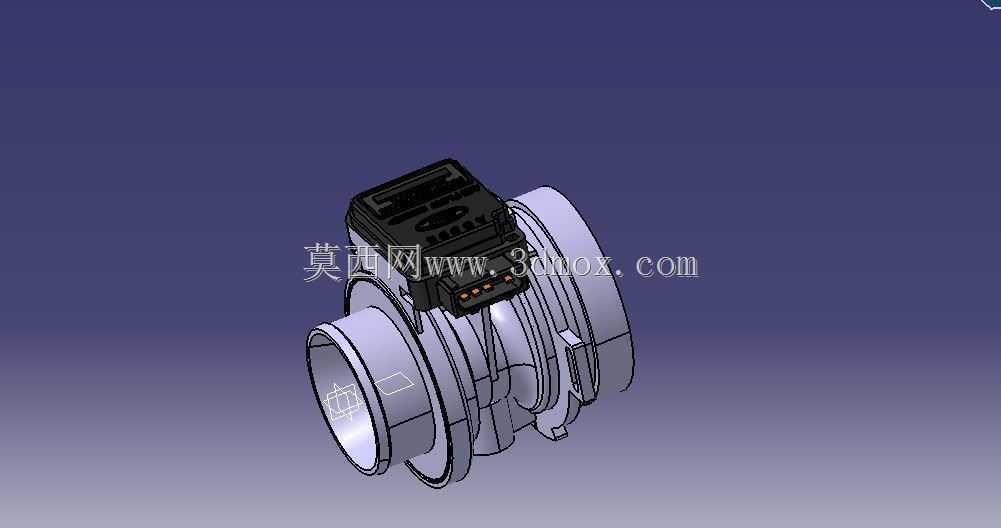

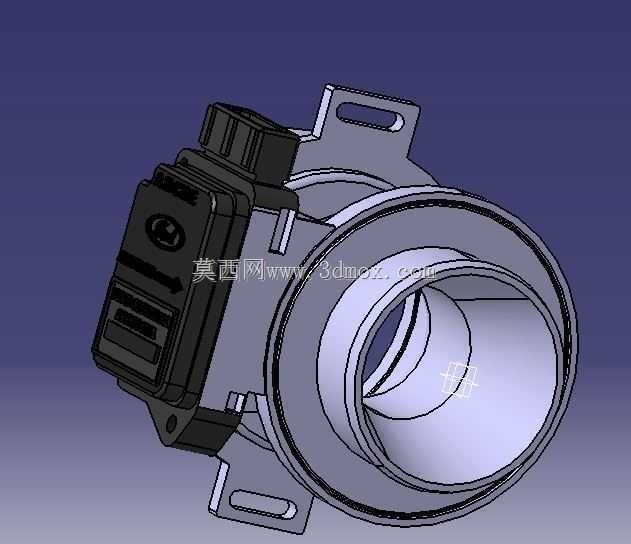

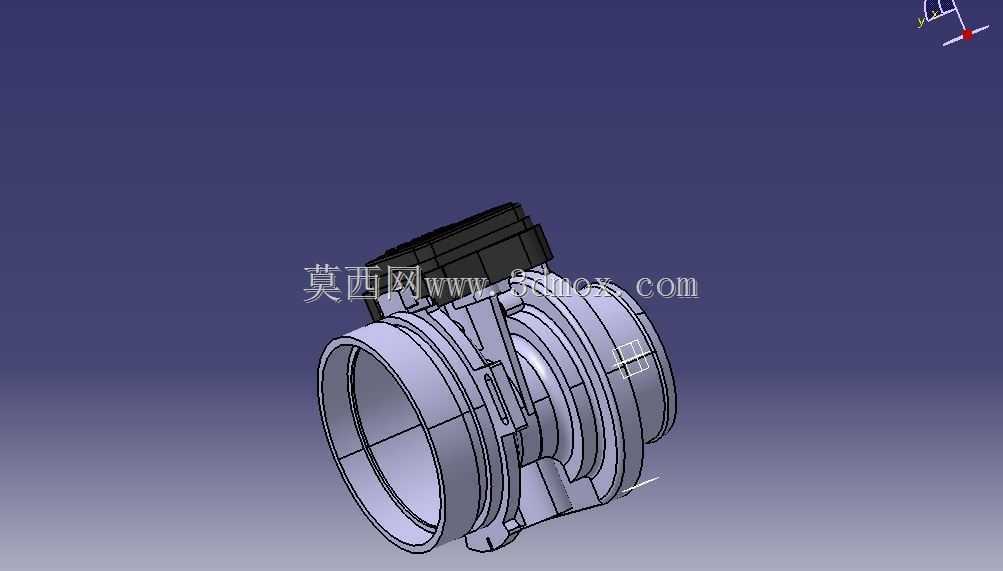

　　车用进气流量测量部件在燃油车动力控制系统中承担进气量实时采集的核心任务，该类部件通常布置在空气滤清器与节气门之间的进气管路段，直接向发动机电控单元输送进气质量流量信号，是喷油量修正、空燃比闭环控制、怠速工况调节以及负荷工况判定的关键输入源。本次呈现的结构对应福特车型配套的热线式空气流量传感总成，整体采用通径式串接布局，主体为贯通式金属测量管段，上部集成电子传感接线盒，管体两端设置适配橡胶进气软管的套接定位结构，无需额外法兰对接，依靠管身外周的环形限位凸台即可约束软管装配深度，配合喉箍完成轴向与周向固定。

　　从现场装配边界来看，该总成的管体通径匹配福特对应排量机型的进气主流道尺寸，管身轴向长度预留了空气滤清器出口到节气门入口之间的管路安装间隙，上部电子模块的外轮廓高度需要避开引擎舱内的线束支架、冷却水管以及空调管路，建模阶段已将模块侧面的插接件朝向、接线端口的插拔操作空间纳入校核范围，避免整车装配后出现插接件无法锁止、检修时手部操作空间不足的问题。管体内部的气流通道做了平顺过渡设计，入口段设置整流栅格结构，用于抵消空气滤清器出口侧的气流紊流与局部旋流，让流经传感探头区域的气流保持均匀稳定的流态，降低进气脉动对测量精度的干扰。

　　结构设计层面，金属管体采用薄壁冲压成型工艺，外周的多道环形加强筋既承担软管装配的轴向限位作用，也能提升薄壁管体的径向抗变形能力，避免喉箍锁紧时管体发生凹陷缩径，保证内部通流面积始终处于设计值范围内。上部电子传感模块通过卡扣与紧固螺钉组合的方式固定在金属管体的安装基座上，模块底部的传感探头伸入管体内部的气流主通道，探头与管体安装孔之间设置密封橡胶圈，防止未计量的空气从装配缝隙旁通进入进气歧管，避免出现混合气偏稀的控制偏差。模块外壳采用耐高温增强塑料材质，表面布置散热筋结构，可抵御引擎舱内的持续高温辐射，同时外壳的插接端口采用标准化汽车线束接型，带锁止卡扣结构，车辆运行振动工况下不会出现接插件松脱退针的问题。

　　在实际维修与选型场景中，该类流量传感器属于发动机电喷系统的易损标定部件，三维结构建模需要完整还原管体的所有定位凸台、卡扣缺口、安装耳位以及接插件针脚布局，既可以用于售后替换件的开模验证，也能作为进气系统改装、动力升级实训的结构参考。建模过程中需重点保证内部流道的同轴度、探头伸入流道的深度尺寸、两端套接位的外径公差，这些尺寸直接影响气流测量的线性度与装配密封性；同时上部电子模块的外形倾斜角度、接插件开口朝向也需要严格实车测绘，避免替换件装车后出现周边部件干涉、线束长度不足的问题。管体侧面预留的小口径通气口对应曲轴箱通风管路的接入位，结构建模时需还原该接口的管径与安装角度，保证曲轴箱窜气能够经过流量计量区域进入燃烧室，满足排放控制系统的管路连接要求。
