乘用轿车前保险杠外覆盖件结构

　　这套前保险杠外覆盖件的数模，还原了乘用车辆前脸最核心的塑料覆盖装配单元，在整车开发流程里属于车身附件与外造型交叉的典型部件。日常整车总装环节，它要先在分装工位完成雾灯支架、格栅卡扣、雷达安装座、吸能泡沫衬层的预装，再顺着输送线和白车身前端完成对位锁附；售后场景里，低速刮蹭、前部轻微碰撞后最先更换的往往就是这个外覆盖件，它既要承担外观造型的视觉表达，也要在低速碰撞时最先吸收接触能量，避免直接伤及后方的防撞横梁、散热器框架与大灯总成。

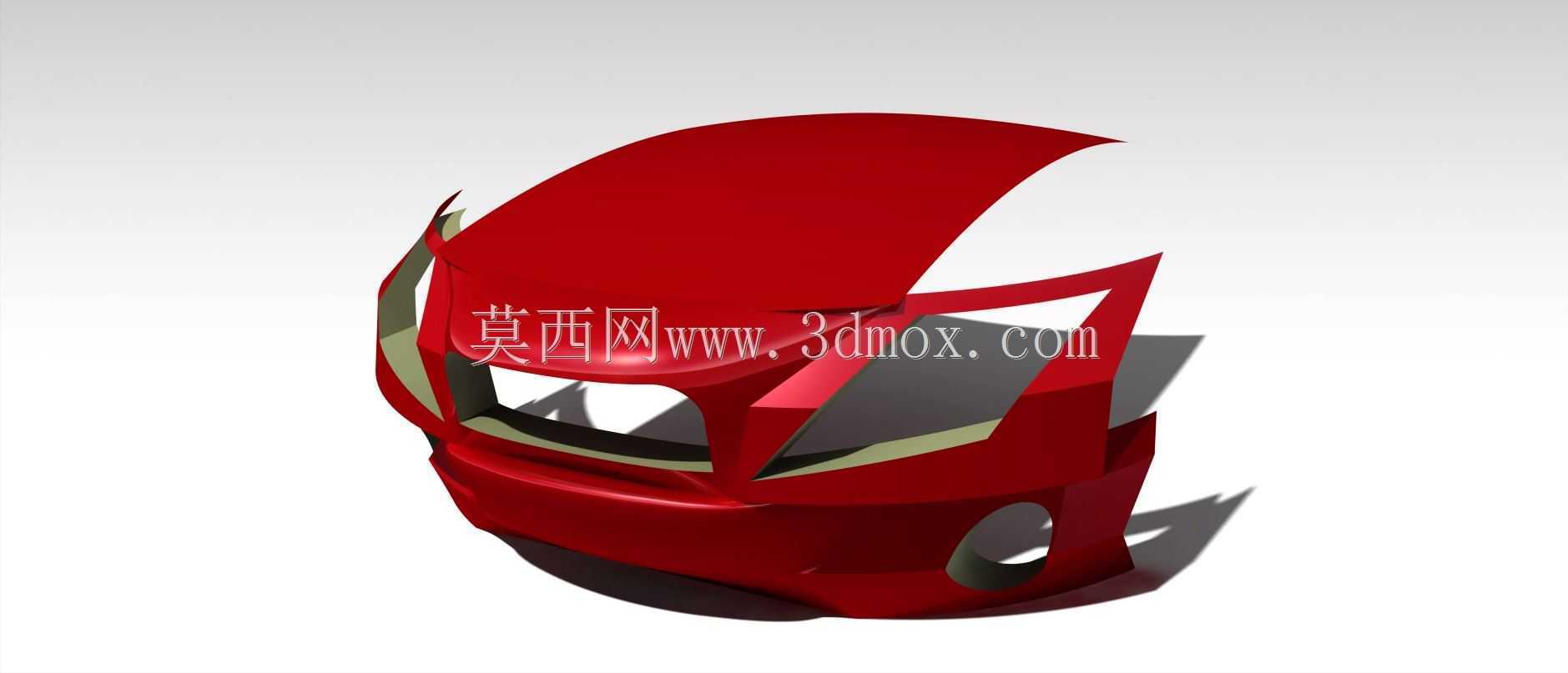

　　从数模呈现的曲面特征来看，整个部件顺着车头的流线弧度做了大面一体化成型：上部的弧面直接衔接引擎盖前缘的分缝线，两侧向上延伸的包边要和前大灯的下轮廓完全贴合，中间预留的大尺寸开口是中网进气的通流区域，下方两侧的镂空位分别对应雾灯或者日间行车灯的安装腔体，下部预留的圆形开孔则是拖车钩装饰盖的装配位置。做这类覆盖件建模的时候，最先要卡准的不是曲面光顺度，而是所有安装边界的硬点坐标：整车坐标系下，保险杠最前端的突出量要满足行人头部碰撞的吸能空间要求，上部和引擎盖之间的分缝间隙一般控制在四到六毫米，面差要顺着引擎盖的外表面做下沉或者齐平匹配，避免行车过程中出现风噪啸叫。

　　两侧向后延伸的翻边结构，是和前翼子板前端卡接配合的关键区域，这里的安装点位要均匀布置塑料卡扣，间距通常控制在一百二十到一百八十毫米之间，既要保证装配后整条棱线不会出现翘曲，也要留足热胀冷缩的补偿余量——毕竟改性聚丙烯材质的线膨胀系数远大于金属车身，夏季暴晒和冬季低温下的尺寸变形量如果没有在安装孔位上预留长圆孔余量，很容易出现装配应力开裂或者缝隙不均的问题。下部的唇边结构要向下延伸到接近前护板的位置，一方面可以梳理车头底部的气流，减少高速行驶时进入底盘的乱流，另一方面也能在车轮带起碎石的时候，阻挡飞溅物直接击打散热器芯体。

　　建模过程中曲面的曲率过渡是重点，前脸的大主面要保证G2连续，不然注塑完成后喷漆环节会出现明显的光影畸变，用户站在车侧顺着漆面看过去就会发现凹凸不平的橘纹缺陷。两侧雾灯区域的折角位置，要提前做拔模角度校验，沿着模具开模方向，所有外表面的拔模角至少要保证一度以上，深腔位置还要适当加大到三度，避免脱模时拉伤皮纹面。数模里预留的各个安装柱位，根部都要做加强筋过渡，筋位厚度控制在本体壁厚的零点六到零点八倍，防止注塑成型时筋位对面出现缩痕，影响外观面的漆面质量。

　　实际匹配的时候，保险杠内侧和前方防撞钢梁之间要预留三十到五十毫米的间隙，中间填充聚丙烯发泡吸能块，在四点四公里每小时的低速碰撞工况下，保险杠外板先发生弹性变形，吸能块随后压溃吸能，保证后方的大灯、散热器、翼子板这些高价值部件不出现损伤，降低事故后的维修成本。前部预留的各个雷达开孔位置，要和保险杠曲面保持法向垂直，保证超声波雷达的探测角度不会出现偏移，毫米波雷达的安装平面还要额外做平面度校验，避免曲面倾斜导致探测波束错位。

　　整个部件的安装定位逻辑采用主次定位结合：中部靠格栅位置设置两个主定位销，先卡入前端框架的定位孔完成X向与Z向的初定位，两侧翼子板配合位置设置辅助定位卡扣，约束Y向的窜动，剩下的所有安装点全部采用十字槽或者六角头自攻螺钉固定到下方的塑料护板和前端支架上，装配顺序遵循中间向两侧锁紧的原则，避免强制拉扯导致部件产生内应力，车辆经过长期颠簸路面后出现异响或者接缝错位。
