泥厂水泵撬块集成结构三维设计

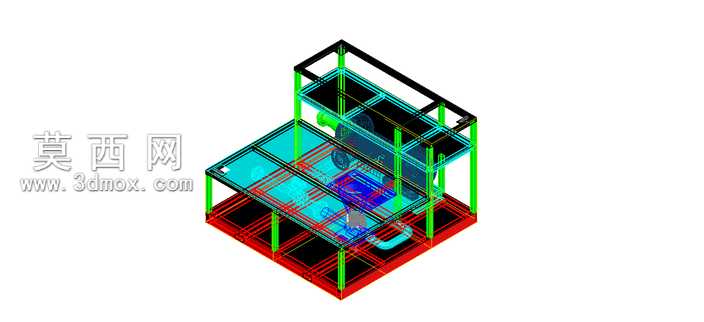

本作品为泥厂配套水泵撬块的三维设计成果，建模阶段严格遵循撬装设备一体化设计逻辑，先以基准轴网定位撬装底座的承载边界，按泥厂工况的载荷要求规划底座型钢的排布间距，逐段绘制底座框架的型材截面，通过拉伸、装配约束完成底层承载结构的搭建，保证底座的抗形变能力适配泥厂复杂的安装地面条件。随后进行泵组及配套管路的建模，依据泥厂流体输送的流量、压力参数确定泵体的安装位置，逐一绘制泵体的壳体、叶轮腔、连接法兰等结构，再匹配对应通径的输送管路，建模时精准预留管路的安装间隙、检修操作空间，对管路的弯头、三通、连接阀件都做了等比例还原，保证管路走向既满足流体输送的水力要求，又避免与撬架结构产生干涉。撬块的支撑立柱、防护框架采用参数化建模方式，根据整体载荷分布调整立柱的截面尺寸与排布位置，顶部防护结构的建模兼顾防护强度与设备吊装、检修的操作便利性，所有结构件的连接点位都做了细节还原，包括螺栓连接位、焊接坡口的示意，让模型完整呈现撬块的装配逻辑。材质与渲染环节，针对不同部件匹配对应材质属性：撬装底座采用重型碳钢材质，渲染时做了防锈底漆的质感表现，呈现工业设备厚重的金属质感；泵体壳体采用铸铁材质，还原铸件表面的哑光质感；输送管路根据输送介质差异做了材质区分，工艺管路做了防腐涂层的色彩区分，支撑结构做了亮绿色的防腐漆质感，既符合工业设备的涂装规范，也让模型的结构层次更清晰。渲染时采用等轴测视角展示整体结构，对线框显示模式做了优化，可直观呈现内部管路与泵组的排布关系，方便设计人员校验结构干涉、评估检修空间。设计过程中充分考虑撬块的集成化优势，将泵组、管路、支撑结构整合为一体式撬装单元，减少现场安装的施工量，同时针对泥厂的高粉尘、高湿度工况，在结构设计时预留了排污接口、管路冲洗接口，提升设备在泥厂环境下的运行可靠性，整体模型完整还原了水泵撬块从承载底座到功能部件的全部结构细节，可用于方案展示、安装指导、结构优化等多个场景。
