车载蓄电池固定支撑钣金托架结构

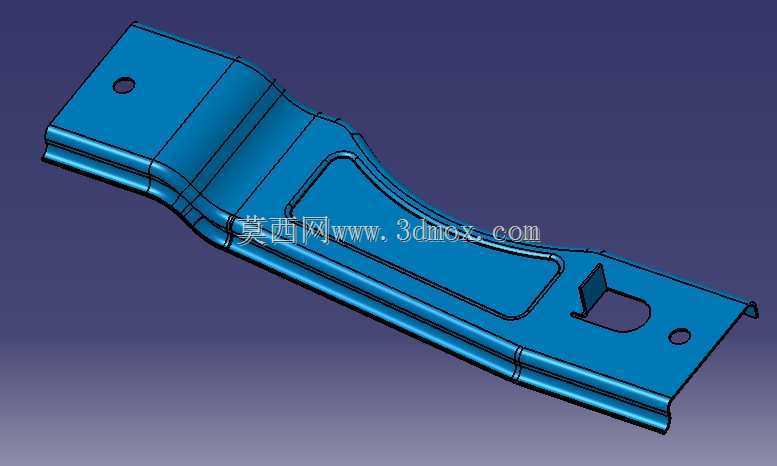

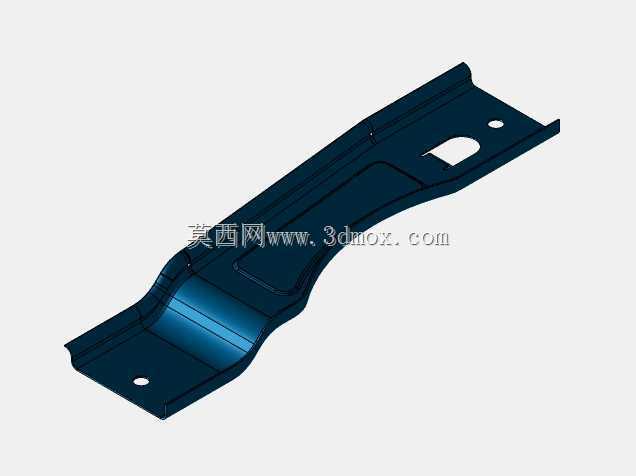

　　这款钣金托架主要应用在燃油车或者混动车型的发动机舱、车架侧边区域，核心作用是承托铅酸启动蓄电池，把重量几十公斤的电瓶牢牢约束在车身上，应对整车行驶过程中的颠簸、急加减速、侧向过弯以及碰撞工况下的惯性载荷，避免电瓶出现位移、松脱甚至甩出的风险。从结构形态来看，整体采用长条式变截面冲压钣金设计，基材选用常用的汽车结构钢板，经过落料、冲孔、多道折弯、翻边成型工序加工而成，表面做电泳防锈处理适配机舱复杂的湿热、泥水飞溅环境。

　　做结构设计的时候首先要匹配蓄电池的底部安装边界，托架的主体承载面贴合电瓶底部的支撑棱边，两侧向上翻出的折边一方面提升整个长条构件的截面惯性矩，薄钢板靠折弯翻边就能获得远高于平板的抗弯抗扭刚度，不需要额外焊接加强筋就能控制满载下的挠曲变形；另一方面翻边形成的侧向挡边可以限制电瓶横向窜动，配合电瓶上部的压条、拉杆共同完成六点约束。构件上预留的多个圆孔分别对应不同的功能：两端的通孔是车身安装孔，用来穿螺栓把托架固定在车架纵梁或者机舱安装支座上，孔位间距严格对标整车安装点的坐标公差，孔边做了翻边处理来提升孔位的局部强度，避免螺栓紧固时板面出现压陷变形；中部的异形缺口是避让位，用来躲开电瓶底部的定位凸台、接线柱下方的走线空间或者车身上的凸起焊点，防止装配出现干涉。

　　轮廓上的变宽度曲线造型不是随意设计的，中段收窄再向两端延展的形态，一方面顺着电瓶底部的载荷分布走向，把电瓶的重量通过托架分散传递到两端的车身固定点，减少悬臂段的弯矩；另一方面曲线折弯的走向刚好贴合机舱内周边件的布置间隙，避开附近的线束管路、空滤壳体以及翼子板内板的安装空间，在有限的机舱布局里挤出电瓶布置位置。建模过程中需要重点管控折弯半径和板材厚度的匹配关系，所有外凸折弯的内R不能小于板材厚度，避免冲压时外侧拉伸过度出现开裂，内凹折弯处要预留足够的回弹补偿量，保证成型后安装面的平面度符合装配要求。承载面中部压出的纵向加强筋凹槽，沿着托架长度方向贯通，相当于在平板上冲压出闭合的加强腔，大幅提升长跨度构件的抗下垂能力，车辆长期满载使用后托架不会出现永久变形。

　　实际装配时，托架先通过两端螺栓预装在车身支架上，调整面差后打紧到规定扭矩，之后蓄电池吊放到托架承载面上，底部的定位卡槽和托架上的限位结构对齐，再装上横向压紧压条，拉杆穿过托架上对应的预留孔位锁紧，把电瓶向下压合在托架面上。设计校核阶段需要重点验证几个边界：首先是垂直冲击工况，车辆过颠簸路面时电瓶会产生数倍于自重的动载荷，托架的最大应力不能超过板材的屈服强度，固定点周边不能出现应力集中开裂；其次是侧向惯性工况，急转向或者侧面碰撞时电瓶的侧向力要通过挡边和压条传递，不能让托架出现侧向弯折；还要考虑腐蚀环境下的长期强度，钣金的切口边、焊缝位置都要做防锈处理，避免长期使用后锈穿导致固定失效。整个构件没有复杂的焊接组合，靠单一钣金件的结构造型实现承载、限位、避让、安装多重功能，冲压成本低、装配效率高，是车载电源固定系统里典型的实用化结构件，建模时所有折弯面、安装孔、加强筋的参数都可以根据不同型号蓄电池的尺寸、整车安装点的位置灵活调整，快速衍生适配不同车型的变体版本。
