十字轴式万向传动连接接头结构设计

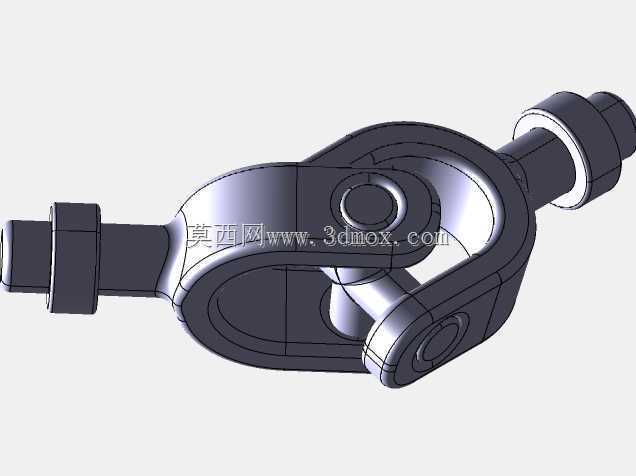

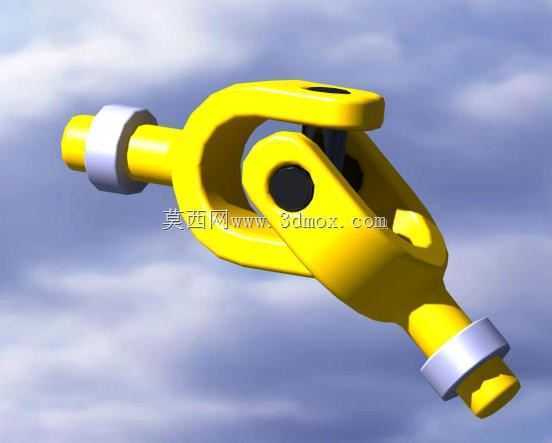

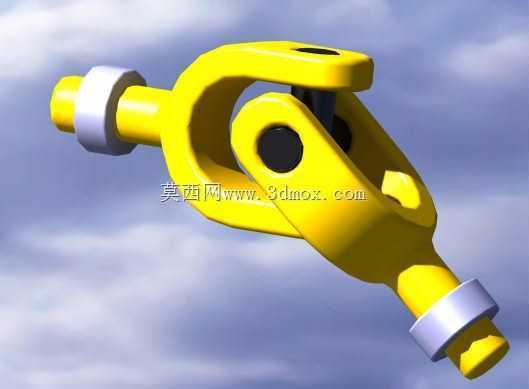

　　在各类需要变角度传递扭矩的机械传动链路中，这类十字轴式万向接头是应用范围极广的基础连接件，不同于刚性联轴器只能在同轴度极高的轴系间传递动力，它可以在两轴轴线存在夹角、甚至工作过程中夹角持续变化的工况下，稳定完成旋转运动与扭矩的传输，不会因为轴系的相对偏摆出现卡滞、传动中断的问题。日常接触的场景里，从车辆底盘的转向传动路径，到工业设备中跨工位的动力输出轴连接，再到小型机床、农用机械的进给传动段，都能看到这类结构的身影，它解决了刚性传动无法适配轴系动态偏角的核心痛点，不需要额外设计复杂的调心结构就能补偿安装误差、工作形变带来的轴线偏移。从结构设计逻辑来看，这套万向接头采用了经典的双叉耳配合十字轴的铰接方案，两端的连接轴头分别与主动轴、

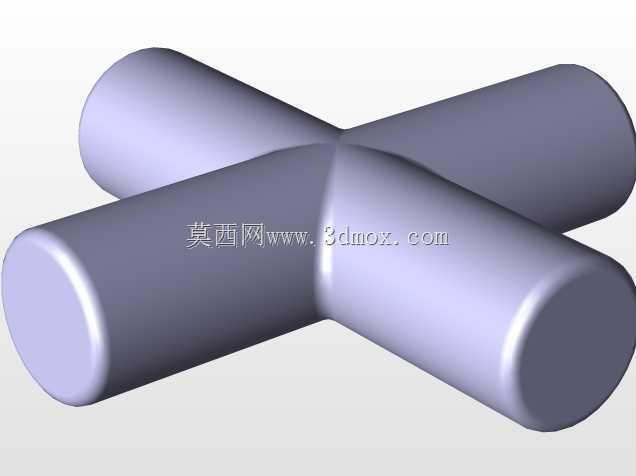

　　从动轴配合，轴头与叉耳为一体化锻造结构，避免了分体装配带来的应力集中问题，叉耳上的同轴销孔与十字轴的四个轴颈配合，每个铰接位置都预留了合理的配合间隙，既保证转动时的灵活性，又不会因为间隙过大造成传动回程误差过大。十字轴作为核心的传力部件，四个轴颈的垂直度公差控制在较高精度等级，确保两轴在不同夹角下传动的平顺性，避免转动过程中出现转速波动、附加动载荷的问题。实际选型应用时，需要重点关注接头的整体安装边界尺寸，两端轴头的直径、有效配合长度直接决定了它能适配的轴系规格，叉耳的开合尺寸、十字轴的中心直径则决定了它允许的最大轴间夹角，常规工况下这类结构的单节允许工作夹角在15度到25度之间，如果需要更大的传动偏角，

　　通常会采用双节万向接头串联的方案，保证输入输出端的转速同步。设计过程中，铰接位置的润滑结构是容易被忽略的细节，十字轴的每个轴颈位置都需要预留润滑脂加注通道，配合密封件防止粉尘、水汽进入铰接摩擦面，否则在长时间高转速运转下，铰接面会快速磨损，导致传动间隙增大、抖动异响，严重时甚至会出现十字轴断裂的失效问题。从受力角度分析，这类万向接头传递扭矩时，十字轴的轴颈根部是应力集中最明显的位置，设计时需要做合理的圆角过渡，避免尖角造成的应力突变，叉耳的销孔位置同样需要做强化处理，因为传递大扭矩时，销孔侧壁会承受持续的挤压应力，如果壁厚不足或者材料强度不够，很容易出现叉耳胀开、销孔变形的问题。不同于等速万向节多用于高速、大夹角的乘用车传动场景，

　　这类开式十字轴万向接头结构更简单，维护成本更低，更适合工业设备、工程机械这类对成本敏感、维护条件相对有限的应用场景，它不需要复杂的保持架、钢球结构，仅靠简单的铰接结构就能实现变角度传动，日常维护只需要定期补充润滑脂、检查铰接面的磨损量即可。在装配适配时，需要注意如果单节万向接头存在传动夹角，输出轴的转速会呈现周期性的波动，夹角越大转速波动越明显，这种波动会带来额外的振动与冲击，所以在布局传动链路时，要尽量控制单节接头的工作夹角，或者采用成对布置的方式，让两节接头的相位角相差90度，抵消转速波动的影响，保证输出端的转速平稳。另外，两端轴头的连接方式也需要根据实际工况选择，常见的有键连接、花键连接、法兰连接几种形式，键连接结构简单适合中小扭矩场景，花键连接承载能力更强适合大扭矩、有轴向窜动的工况，法兰连接则适合大直径轴系的固定连接，不同的连接形式对应的轴头加工尺寸、安装空间要求都有差异，选型时需要匹配对应轴端的结构形式，避免出现安装干涉的问题。这类万向接头的外形设计没有多余的冗余结构，所有轮廓都围绕传力路径做了优化，叉耳的外侧采用圆弧过渡，既减少了转动过程中与周边部件的干涉风险，也优化了应力分布，避免尖角位置的应力集中，轴头位置的限位台阶可以精准控制轴头插入配合轴段的深度，保证装配位置的一致性，不需要额外做轴向定位就能保证安装精度。
