家用台式户外便携烧烤炉结构设计

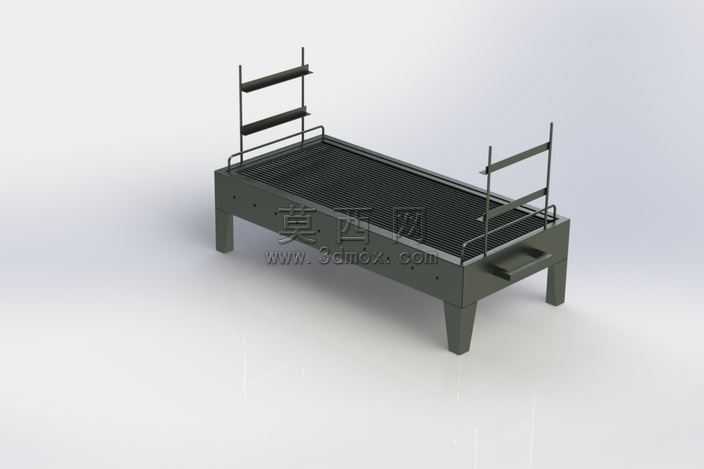

本作品为家用台式烧烤炉三维建模设计，整体采用规整的长方体主体结构搭配四条短支腿作为支撑，建模过程中先以基准面定位搭建整体框架，通过拉伸、切除等基础特征完成炉体外壳的基础造型，支腿部分采用拔模特征处理，保证支撑稳定性的同时兼顾外观的简洁利落。炉身顶面设置密集的格栅式烤网，建模时通过线性阵列特征快速生成均匀排布的格栅条，既还原真实烤网的通透结构，也保证了模型的参数化可编辑性，烤网边缘设置凸起的围边结构，避免烤制过程中食材滑落。炉体两侧加装双层置物架结构，通过薄壁特征与阵列的横向支撑杆完成建模，可用于放置调料、烤具等辅助物品，提升使用便利性，置物架与炉身的连接部位做了圆角过渡处理，避免尖锐棱角带来的安全隐患。炉体正面一侧设置抽拉式接灰抽屉，通过装配约束实现抽屉的滑动配合模拟，可承接烤制过程中掉落的炭灰与油污，便于后续清洁打理。材质渲染方面，炉体主体采用哑光深灰色金属材质，模拟冷轧钢喷塑的真实质感，烤网与置物架部分采用亮面金属材质还原不锈钢材质的金属光泽，支腿底部做了轻微的磨砂质感处理，模拟防滑脚垫的视觉效果。整体设计兼顾家用与短途户外使用场景，结构紧凑无冗余部件，所有部件的装配关系清晰，干涉检查全部通过，既还原了传统烧烤炉的核心功能结构，也通过细节优化提升了使用的便捷性与安全性，模型布线规整，特征层级清晰，可直接用于后续的工程图导出与结构优化调整。
