简易无电机台式数控铣床三维结构设计

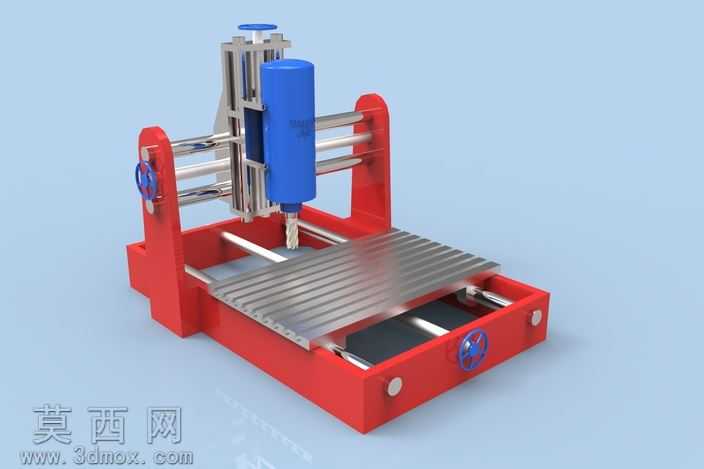

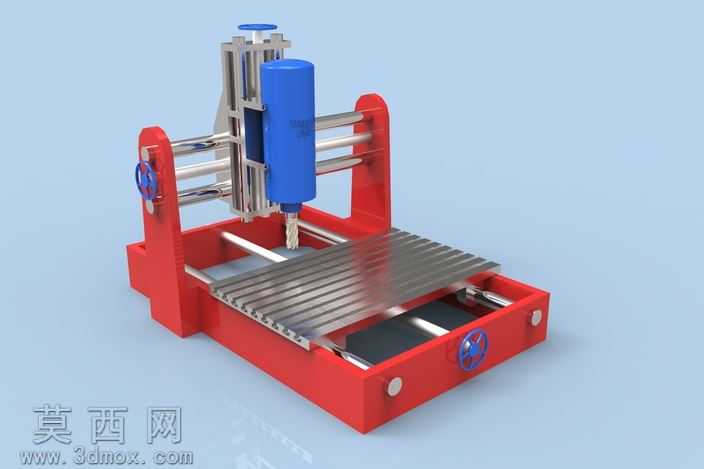

本作品为台式小型数控铣床的无电机简化三维结构模型，建模过程中采用参数化特征建模思路，先完成整体机架的基准搭建，以底部一体式床身作为装配基准，依次搭建纵向滑台、横向工作台、立式立柱、主轴安装滑座等核心结构模块，各部件间的装配约束完全匹配实际机械装配逻辑，导轨副、丝杠传动副的配合间隙按照常规小型加工设备的设计标准预留，保证结构运动逻辑的合理性。材质渲染阶段针对不同部件的实际加工材质做了区分：床身及立柱结构采用哑光红色烤漆金属材质，还原小型台式设备常用的铸件喷塑外观质感；工作台面采用拉丝不锈钢材质，表现金属工作台的防滑加工纹理与金属反光特性；传动光轴、丝杠、手轮部件采用亮面镀铬金属材质，还原机加工传动件的光亮金属质感；主轴套筒采用哑光蓝色工程塑料与金属结合的材质，区分主轴部件与机架结构；手轮调节部位做了防滑纹理的细节刻画，提升模型的真实感。结构设计上做了合理简化，省略了驱动电机、电控线路等附属部件，仅保留核心机械传动与支撑结构，清晰展现小型数控铣床的三轴运动逻辑：纵向滑台沿床身导轨实现Y向进给，工作台沿滑台导轨实现X向进给，主轴滑座沿立柱导轨实现Z向进给，三个方向的手动调节手轮位置完全符合实际设备的操作习惯，各导轨的支撑结构、限位结构均做了还原，没有出现结构缺失或逻辑错误。模型整体比例协调，各部件的尺寸比例参考常规小型桌面数控设备的参数设定，没有出现比例失调的问题，渲染阶段采用柔和的均匀布光，避免过强的反光遮挡结构细节，背景采用浅蓝纯色突出设备主体，能够让观看者清晰识别各部分的结构组成与装配关系，可作为数控设备结构教学、简易机床设计参考的直观三维展示素材，帮助学习者快速理解小型数控铣床的核心机械构成与运动原理。
