汽车通风钻孔式前制动转子结构设计

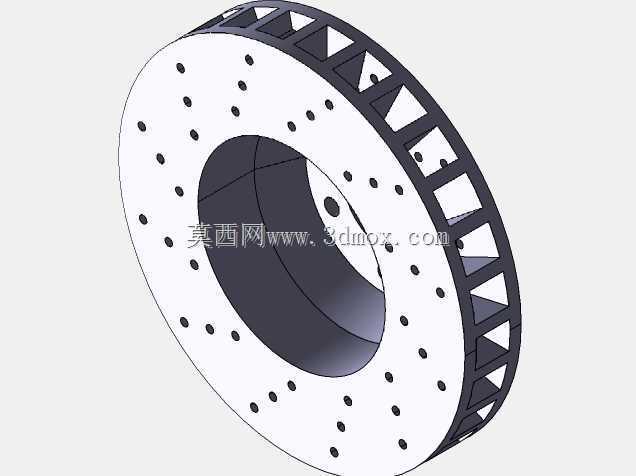

　　在乘用车前轮制动系统的开发环节，通风钻孔式前制动转子是兼顾制动效能与热稳定性的核心部件，日常行驶中频繁的城市工况启停、山路长距离下坡持续制动、高速工况紧急制动等场景，都对制动盘的散热能力、结构强度、摩擦匹配性提出了极高要求。这款前制动转子采用双层通风夹腔结构，两层摩擦工作面之间通过周向均匀分布的径向导流筋连接，筋条采用三角截面构型，既可以在车轮转动时利用离心效应形成持续的空气流道，将摩擦产生的热量快速带出盘体内部，又能在同等材料用量下提升盘体的径向抗扭刚度，避免持续高温下出现盘面翘曲变形，引发制动踏板抖动、摩擦片偏磨等常见故障。盘面沿周向和径向分层布置的贯通钻孔，并非单纯的外观装饰设计：一方面钻孔可以打破摩擦副表面的水膜，

　　在雨天涉水行驶时快速排开摩擦面之间的积水，避免水衰退现象导致制动距离大幅增加；另一方面钻孔能够为摩擦片磨损产生的碎屑提供排出通道，减少磨屑在摩擦面之间滞留形成的磨粒磨损，延长摩擦片与制动盘的配对使用寿命，同时也能进一步增加盘体与空气的接触面积，提升整体散热效率。从安装边界来看，该制动盘的中心定位孔与轮毂轴头采用H7/k6过渡配合基准，保证盘体安装后的径向跳动量控制在0.05mm以内，避免转动过程中出现偏摆；中心周围分布的安装螺栓孔位置度公差严格控制在φ0.1mm范围内，与轮毂轴承座的安装面平面度公差不超过0.03mm，确保装配后盘体与车轮轴线保持垂直，减少制动时的轴向力波动。摩擦工作面的厚度设计预留了足够的磨损余量，

　　磨损极限标识直接铸在盘体外缘，方便维保人员快速检查剩余厚度，避免过度磨损导致的盘体开裂、制动失效风险。设计过程中需要重点平衡几个核心矛盾：通风筋的数量和截面尺寸如果过大，会增加盘体整体重量，提升簧下质量，影响车辆的悬挂响应特性与操控表现；如果筋条过薄、数量过少，又会降低盘体的结构强度，在热负荷循环下容易出现筋条根部的热疲劳裂纹。钻孔的直径和排布密度同样需要反复校核：孔径过大、排布过密会大幅降低摩擦工作面的有效接触面积，导致单位面积压力过高，摩擦片磨损加快，甚至引发制动时的热斑现象；孔径过小、排布过疏则无法达到排屑、排水、辅助散热的设计目标。这款转子的摩擦面采用等厚度设计，加工过程中通过双端面磨削工艺保证两端面的平行度公差，

　　装配后与制动卡钳的摩擦片间隙控制在单侧0.1-0.2mm之间，既可以避免非制动状态下的拖滞力矩，降低行驶能耗，又能保证制动时踏板的响应速度，减少空行程。在实际装车匹配中，这类通风钻孔制动盘通常搭配高性能低金属摩擦片使用，摩擦片的摩擦系数随温度变化的曲线需要与制动盘的热容量特性匹配，在300℃以内的常规工作温度区间保持稳定的摩擦系数，在500℃左右的极端高温下也不会出现摩擦系数骤降的热衰退问题。盘体材料采用高碳灰铸铁材质，碳当量控制在4.2%-4.4%之间，既保证足够的导热性能，又具备良好的阻尼特性，能够有效吸收制动过程中产生的振动，降低制动噪音。通风道的进出口角度经过优化，进风口朝向车轮旋转的迎风侧，出风口沿径向向外布置，在车辆行驶时能够利用迎面气流强化通风道内的空气对流，相比同尺寸实心制动盘，持续制动工况下的盘体最高温度可以降低25%-30%，大幅提升连续制动的稳定性。
