雷诺CLIO后鼓式制动器结构三维数模

　　日常做乘用车底盘制动系统匹配时，鼓式制动器在后轮的应用场景其实覆盖了很大一部分经济型家用车型，这次拆解建模的雷诺CLIO后鼓式制动器，就是典型的面向小型乘用车后轮制动需求开发的结构。先从实际装车用途说起，这套结构集成了行车制动与驻车制动两套功能，日常行车过程中通过液压驱动制动蹄向外张开，贴合制动鼓内圆柱面产生摩擦阻力，实现车辆减速；驻车状态下则通过拉索机构驱动制动蹄保持张开位置，锁止后轮避免溜车，相比盘式制动器，鼓式结构的驻车机构集成度更高，不需要额外加装驻车卡钳，对于小型车的后轮布置空间来说优势非常明显。

　　建模过程中最先梳理的是安装边界条件，这套制动器的安装基准是后桥轴头的法兰面，中心定位孔与轴头配合公差带选的是H7/k6过渡配合，保证制动鼓旋转过程中的同轴度，避免制动抖动；安装孔位采用4个均布的M10螺栓孔，孔位分布圆直径为100mm，适配雷诺CLIO车型的后桥法兰安装尺寸，制动鼓的最大外圆直径为200mm，轴向安装总厚度为65mm，轮辋适配尺寸最小支持13寸钢制轮辋，不会和轮辋内壁产生运动干涉。

　　设计思路上完全遵循了传统领从蹄式鼓式制动器的力学特性，两个制动蹄采用非对称布置，领蹄在制动过程中会产生自增力效应，提升制动效能，从蹄则保证制动过程的稳定性，避免制动力波动；摩擦片的弧度完全贴合制动鼓内圆曲率，摩擦片宽度设计为35mm，接触面积经过核算可以满足1.2吨级整备质量车型的后轮制动力需求，连续制动工况下的热容量也能满足山区道路下坡行驶的散热要求，不会因为热衰退导致制动力骤降。

　　结构细节上，制动蹄的支撑端采用偏心调整销结构，方便售后维保过程中调整摩擦片与制动鼓之间的间隙，间隙控制在0.2mm到0.4mm之间，既不会因为间隙过大导致制动踏板行程过长，也不会因为间隙过小出现拖磨现象；制动轮缸布置在两个制动蹄的张开端，缸径设计为19.05mm，匹配整车制动主缸的输出油压，保证前后轮制动力分配比例符合ECE制动法规要求；回位弹簧采用双弹簧对称布置，制动解除时可以快速拉动制动蹄回到初始位置，避免 residual drag 造成的不必要油耗升高与摩擦片异常磨损。

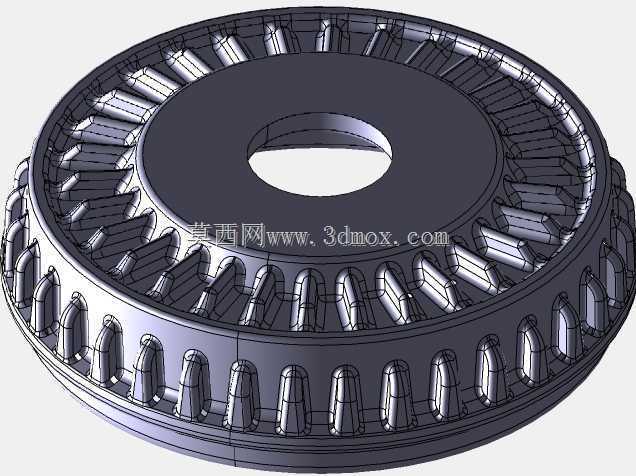

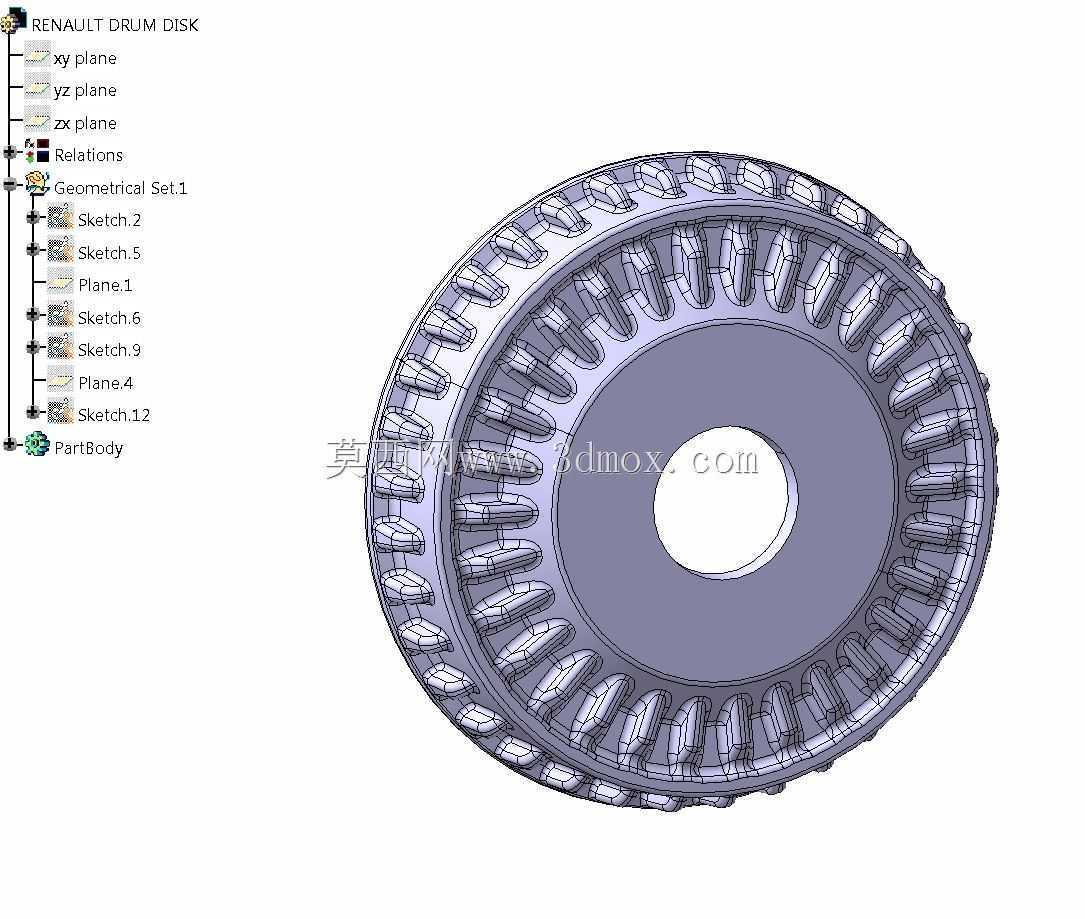

　　建模时特意还原了制动鼓外圆的散热筋结构，这些沿周向均匀分布的散热筋在车轮旋转过程中可以带动空气流动，带走制动过程中摩擦产生的热量，降低制动鼓的工作温度；同时制动鼓的腹板上设计了5个均匀分布的减重孔，在不影响结构强度的前提下降低了簧下质量，对于提升后轮的悬挂响应性有一定帮助。需要注意的是，这套结构的驻车杠杆比经过了匹配，拉索行程在20mm以内就可以实现满负荷驻车制动力，满足20%坡道驻车的法规要求，拉索的固定点位置也做了避让设计，不会在悬架跳动过程中与后桥其他部件产生干涉。

　　实际做结构校核的时候，重点验证了制动蹄在最大制动力工况下的变形量，通过有限元辅助分析，制动蹄腹板的最大变形量控制在0.15mm以内，不会出现因为刚度过低导致的摩擦片接触不均、局部偏磨的问题；制动鼓的材质选用HT250灰铸铁，这种材质的耐磨性能好，摩擦系数稳定，同时具备一定的阻尼特性，可以降低制动过程中的尖叫噪声，摩擦片则选用半金属材质，兼顾摩擦系数稳定性与耐磨寿命，正常使用工况下摩擦片的使用寿命可以达到6万公里以上。

　　很多刚接触底盘设计的工程师容易忽略鼓式制动器的防水防尘性能，这套结构在制动鼓的外侧边缘设计了防尘盖，配合背板上的防尘密封圈，可以有效阻挡路面的泥水、砂石进入制动鼓内部，避免摩擦片出现异常磨损或者制动卡滞的问题；背板上还设计了检查孔，不需要拆卸制动鼓就可以观察摩擦片的磨损余量，方便日常维保检查。整个模型的装配关系完全按照实车装配顺序搭建，每个零件的配合约束都符合实际装配工艺，不管是用来做制动系统的性能仿真，还是做底盘结构的教学演示，都可以直接调用，不需要额外调整装配关系。
