L型支座带滚轮车轮支撑组件结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780167
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构
  • L型支座带滚轮车轮支撑组件结构

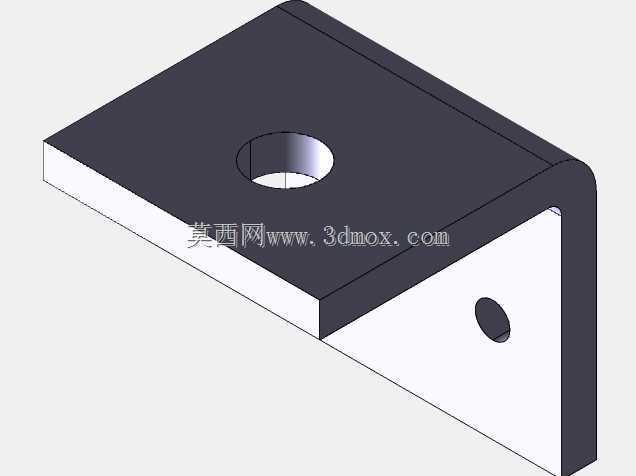

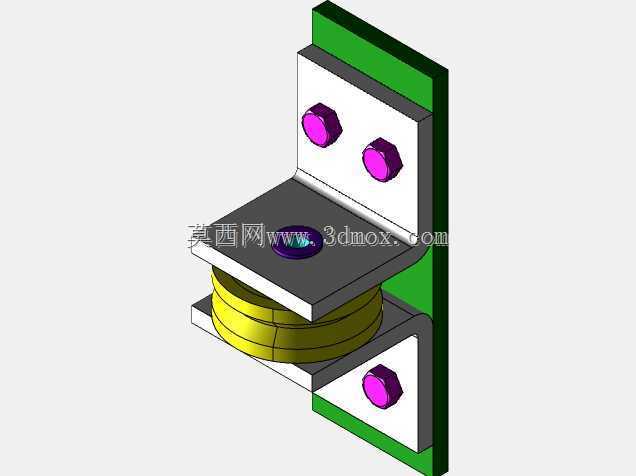

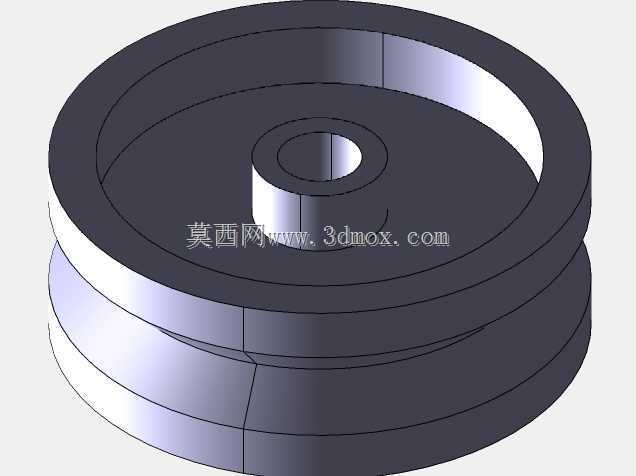

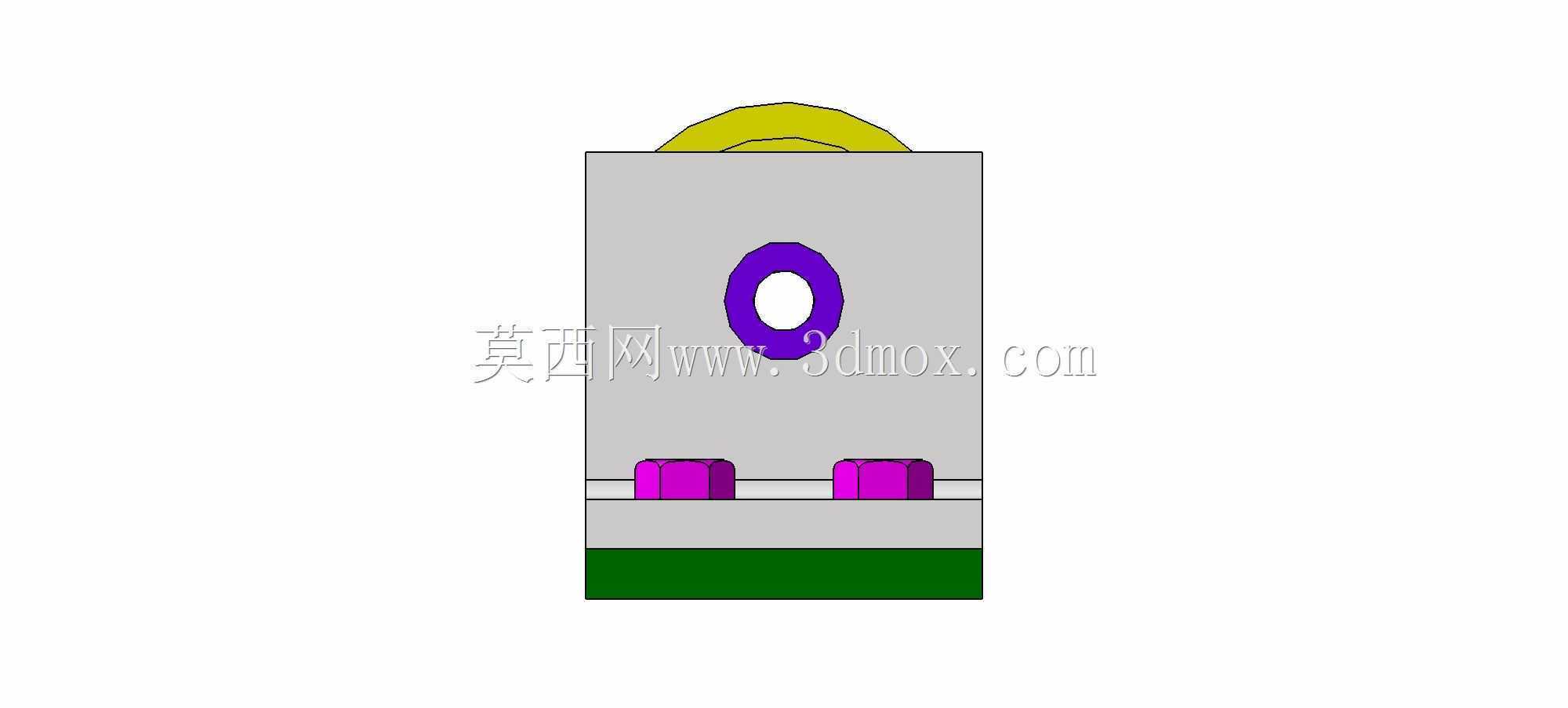

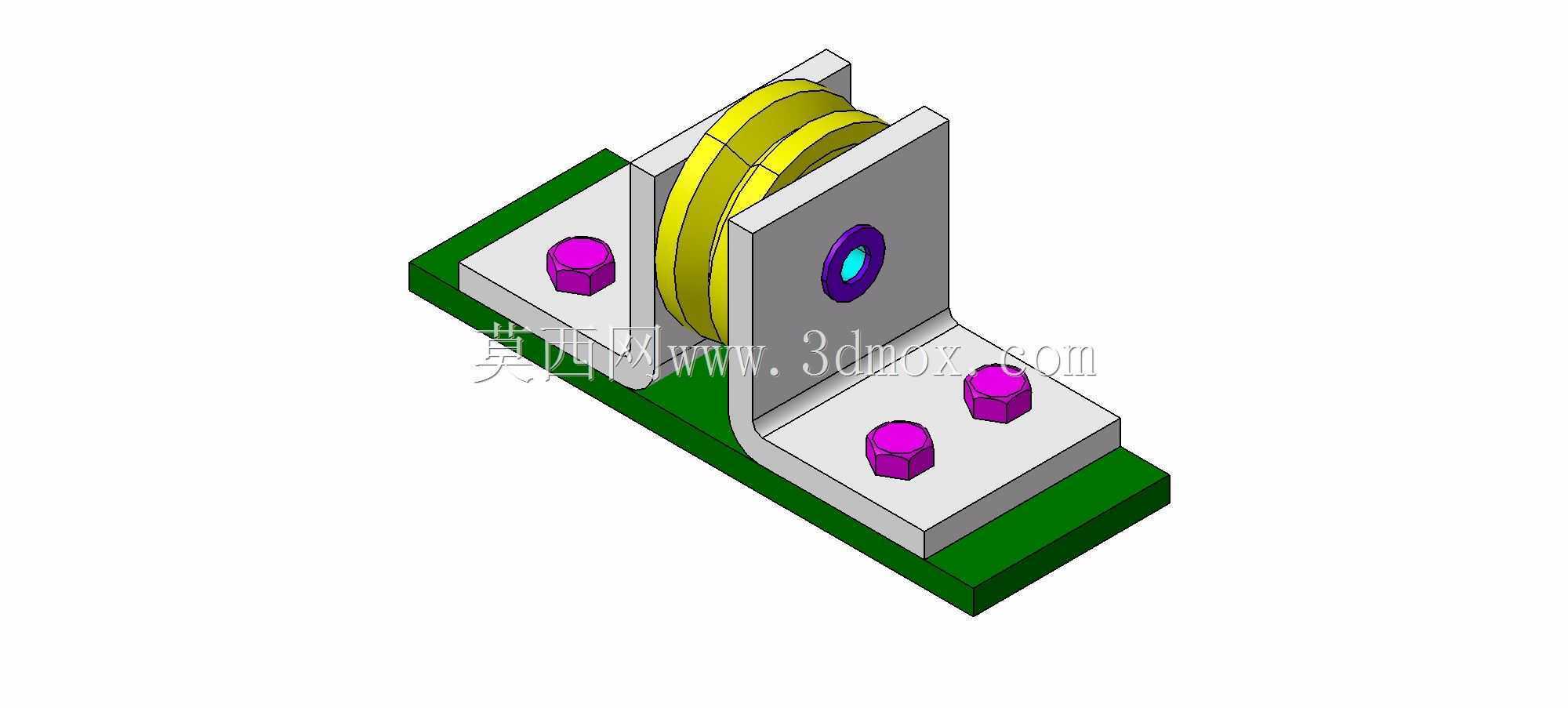

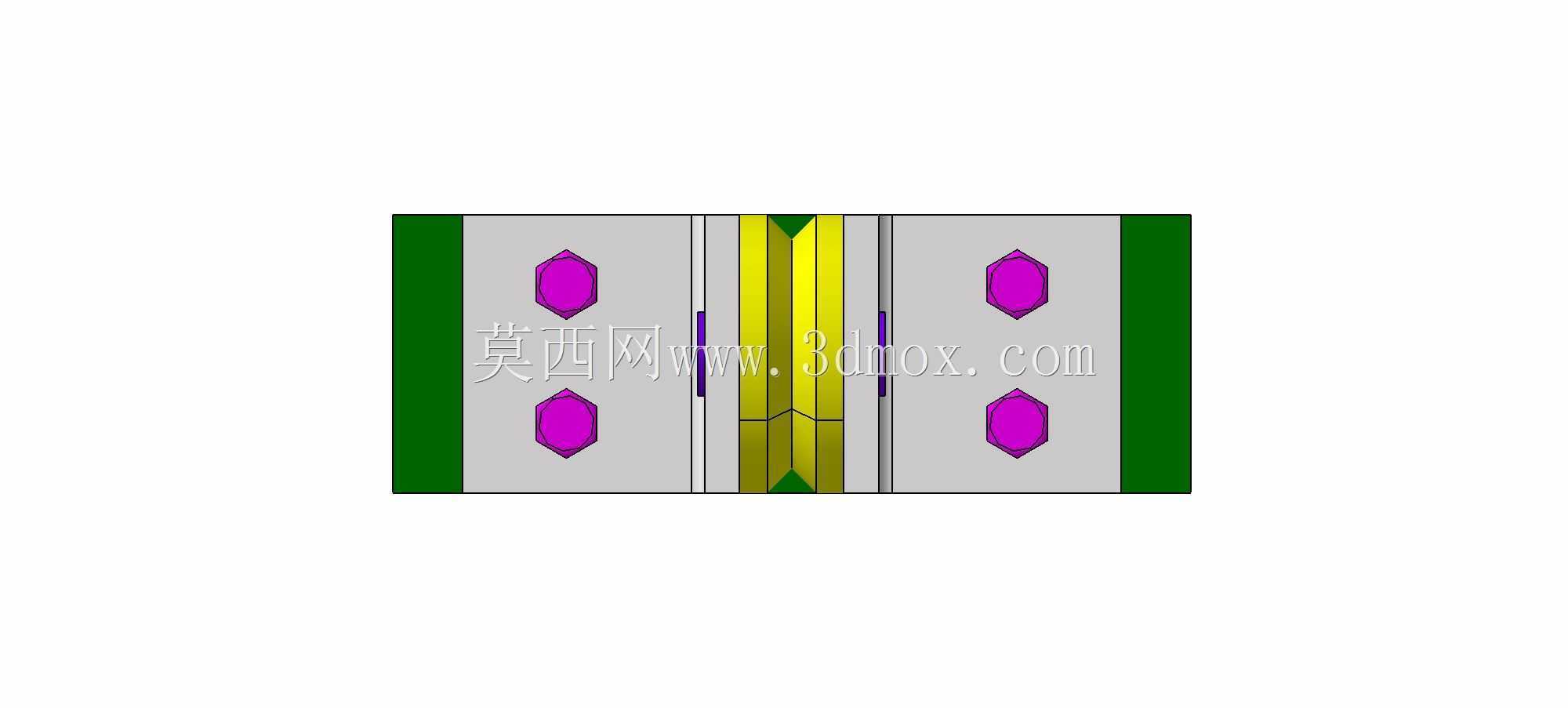

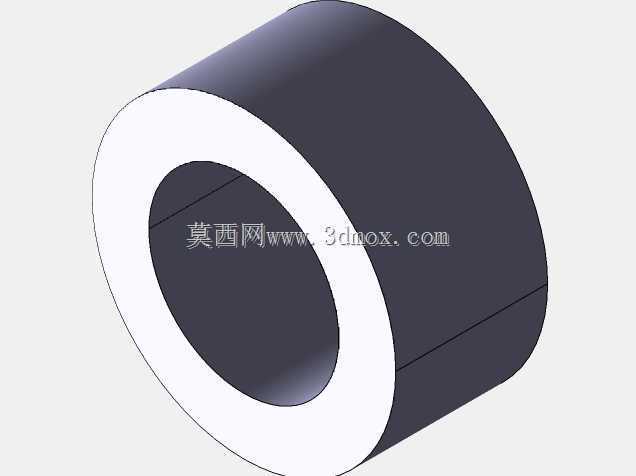

  该支撑组件多用于轻型输送线侧边导向、小型移动设备的轮组承载、工装夹具的滑动限位场景,核心作用是为运动部件提供径向支撑与轴向限位,同时通过滚轮的滚动接触降低相对运动的摩擦阻力,减少部件磨损。组件整体采用L型折弯式支座作为承载基体,支座底板设置三个呈三角形排布的内六角圆柱头螺钉安装位,三角形排布的安装孔可在有限安装空间内最大化提升支座的抗倾覆能力,避免受侧向载荷时支座出现偏转;支座立板为滚轮提供安装基准,立板上开设的轴孔与滚轮轴采用过渡配合,保证滚轮转动时的同轴度,减少径向跳动量。滚轮部分采用双轮缘槽型结构,轮槽可适配圆轨、钢丝绳或者导向杆类的配合件,轮缘高出轮槽底面,可防止配合件从轮槽内脱出,滚轮与轴之间预留转动间隙,

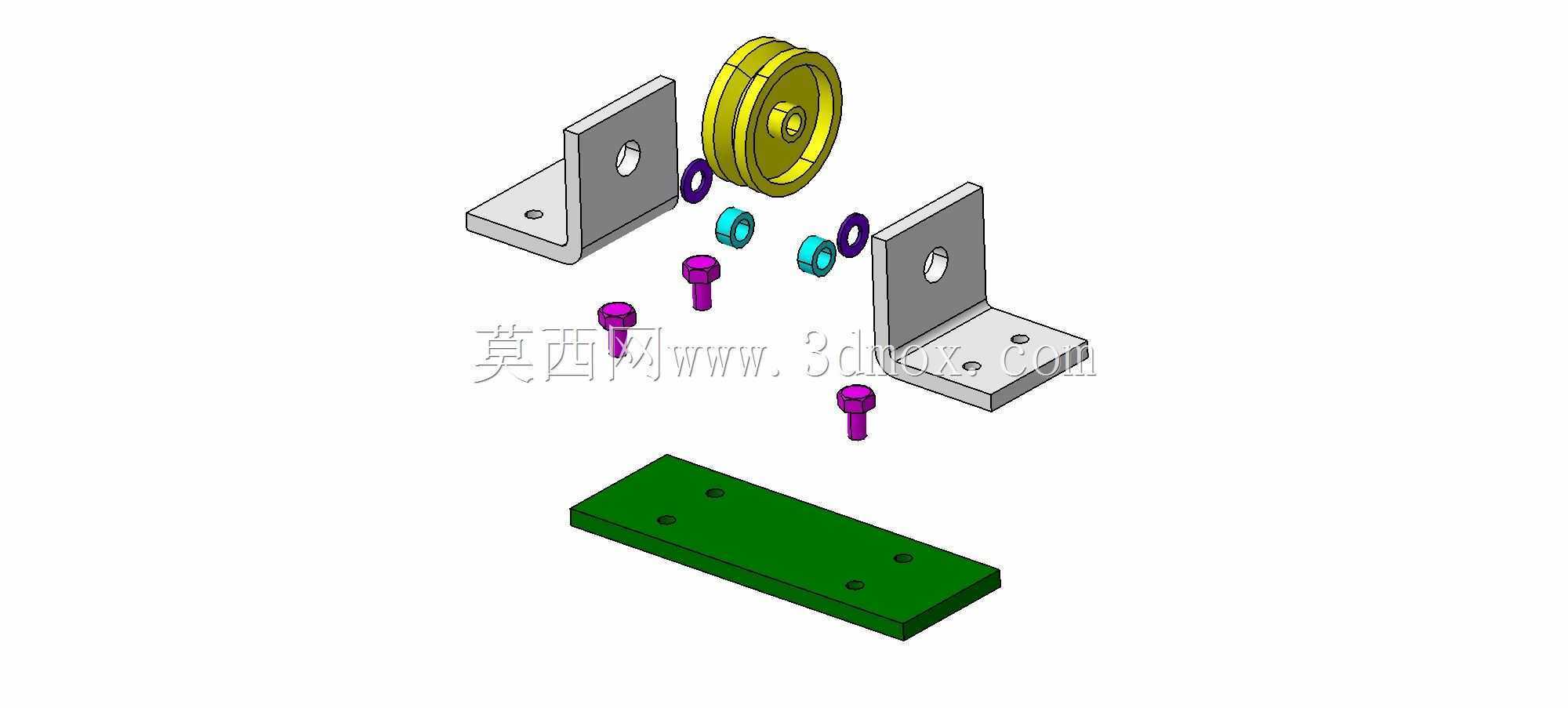

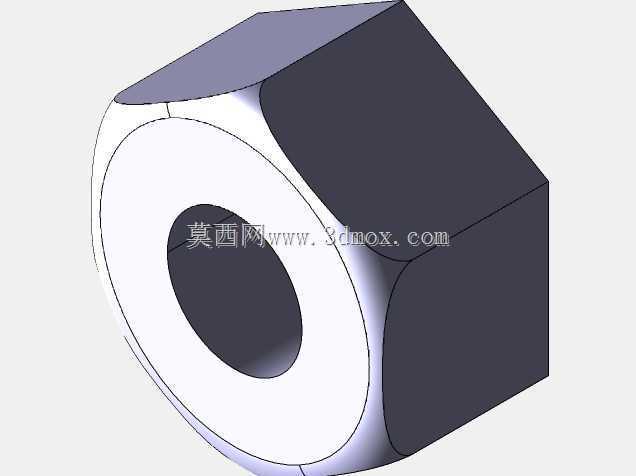

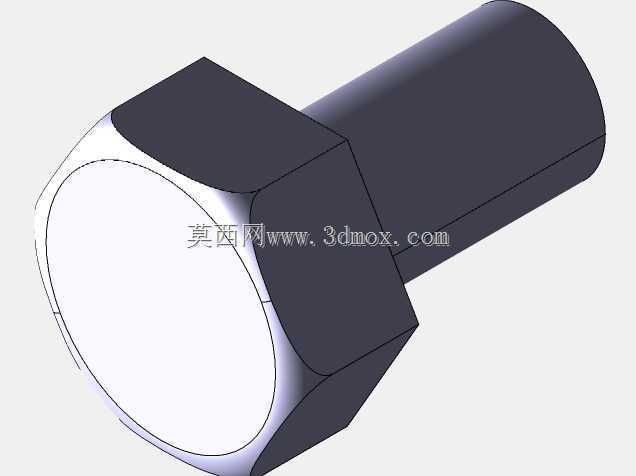

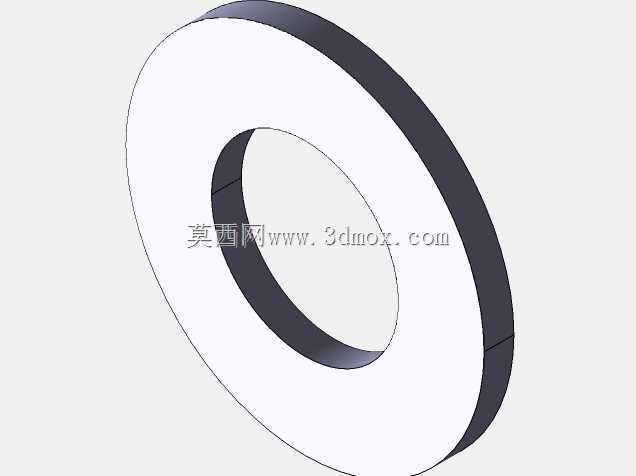

  可根据实际载荷需求加装滑动轴承或者滚动轴承,空载状态下滚轮转动灵活无卡滞,侧向受力时轮缘可承受不超过额定载荷30%的侧向力,避免轮体出现偏磨。设计过程中优先考虑安装便捷性与维护性,支座底板的安装孔采用通孔设计,可直接从上方穿入紧固件完成固定,无需在安装面下方预留操作空间;滚轮轴采用端部卡簧或者紧定螺钉固定,拆卸时仅需拆除端部限位件即可抽出轮轴更换滚轮,无需整体拆除支座。安装边界方面,支座底板的安装孔中心距需与安装面的预留螺纹孔位置匹配,安装时需保证支座立板与配合运动方向垂直,否则会导致滚轮轮缘单侧受力加剧磨损;滚轮中心到底板安装面的高度为固定值,选型时需确认该高度与配合件的中心高一致,避免出现轮槽与配合件错位的情况。实际应用中,

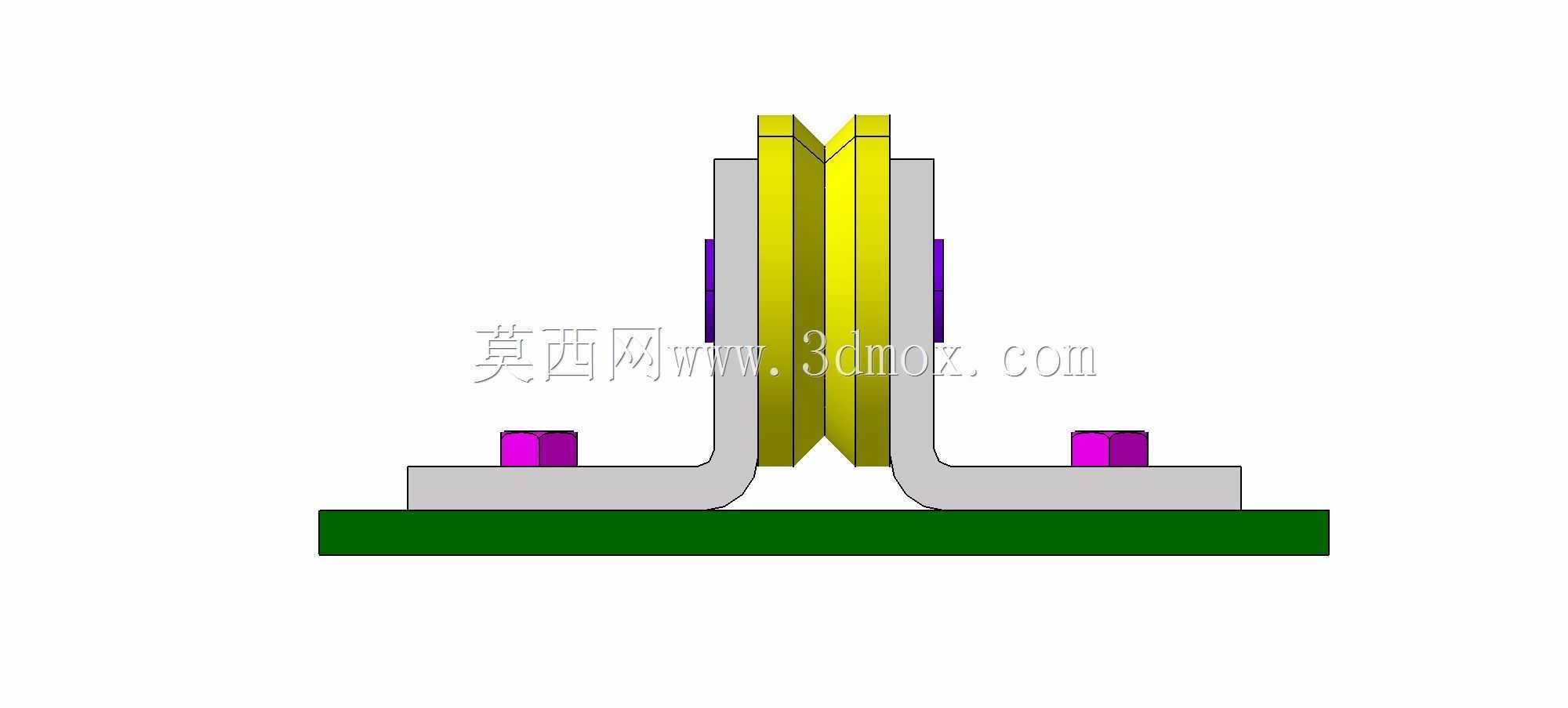

  该类支撑组件常成对使用,分别布置在运动部件的两侧,为部件提供双侧导向,例如在小型AGV的辅助导向机构、抽屉式工装的滑动支撑、线材输送的导向轮组中都能见到同类结构,相比滑动式支撑,滚动式的车轮支撑可将摩擦系数降低至滑动支撑的1/20以下,大幅降低驱动部件的负载,同时减少运动过程中的噪音与卡顿。结构细节上,支座的折弯处设置有工艺圆角,避免应力集中导致支座受冲击载荷时出现断裂,紧固件采用内六角圆柱头螺钉,沉头安装后螺钉头部不高出底板表面,不会与安装面产生干涉;滚轮端面与支座立板之间预留0.2-0.5mm的间隙,避免滚轮转动时与立板产生摩擦,同时该间隙也可补偿安装时的少量位置误差,降低装配精度要求。针对不同的使用场景,可对滚轮材质进行调整,

  例如在有腐蚀的环境下采用尼龙或者不锈钢材质滚轮,在重载场景下采用钢制滚轮并做表面淬火处理提升耐磨性,支座表面可根据需求做镀锌、喷塑处理提升防锈能力。建模过程中需重点验证滚轮的转动行程、紧固件的安装空间、支座的受力变形量,通过运动仿真确认滚轮转动时无干涉,安装紧固件时扳手有足够的操作空间,在额定载荷下支座的最大变形量不超过0.1mm,保证支撑精度。
