汽车传动系统用盘式离合器结构设计

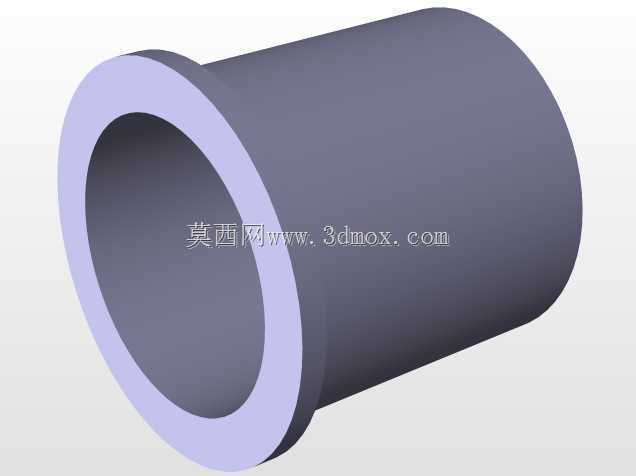

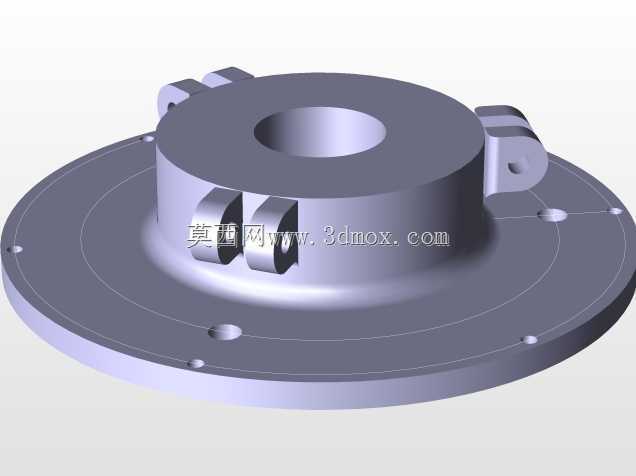

　　在整车动力传递链路中，盘式离合器是布置于发动机飞轮与变速箱输入轴之间的核心衔接部件，日常行驶里的起步平顺性、换挡流畅度、过载防护表现，都和这个部件的结构设计合理性直接相关。做这套结构的三维建模时，最先要锚定的是安装边界：离合器总成的轴向安装空间受限于发动机缸体后端面与变速箱前壳体的预留间隙，径向尺寸则不能超出飞轮壳的内部容纳范围，压盘的外径设计要和从动盘摩擦片的有效摩擦半径匹配，既要保证足够的扭矩传递容量，又不能因为径向尺寸过大导致转动惯量超标，影响换挡时的转速同步效率。

　　从实际功能落地的角度看，这套结构的核心作用是实现动力的平顺接合与快速切断：车辆起步时，压盘在膜片弹簧的弹力作用下逐步压紧从动盘，摩擦面之间的滑磨过程让发动机输出的扭矩平缓传递到变速箱输入轴，避免传动系统受到刚性冲击；换挡过程中，离合器快速切断动力输入，让变速箱内部待啮合的齿轮副转速快速达到同步，减少打齿风险；当车辆遇到极端工况、传动系统载荷超过设计阈值时，从动盘摩擦片会出现可控打滑，避免过大的冲击载荷损坏发动机、变速箱内部的精密传动零件。

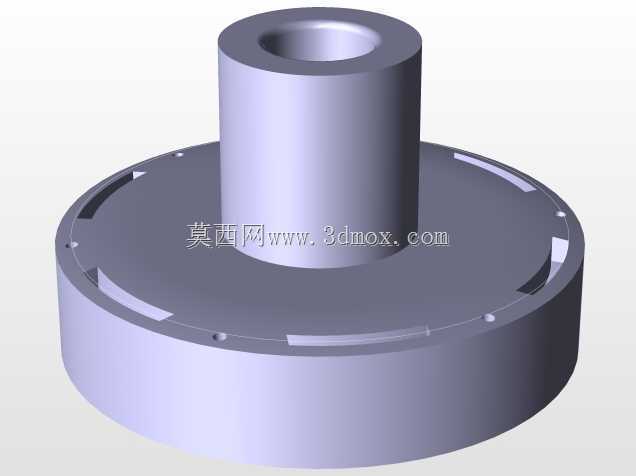

　　建模过程中对功能特性的还原要贴合实际工程需求：从动盘总成上的扭转减振弹簧是不能忽略的细节，这些沿圆周方向均匀布置的弹簧，能够吸收发动机运转时产生的扭转振动，减少传动系统的共振异响，弹簧的刚度、预压缩量、行程限位结构都要和实际设计参数匹配，否则仿真分析时得到的振动特性会和实际装车表现出现明显偏差。压盘的散热结构设计也需要重点考量，频繁半联动工况下摩擦面产生的大量热量，要通过压盘上的散热筋、通风槽快速导出，避免摩擦片因为温度过高出现烧蚀、摩擦系数骤降的问题，建模时这些散热结构的尺寸、角度不能随意简化，否则会影响后续的热仿真分析精度。

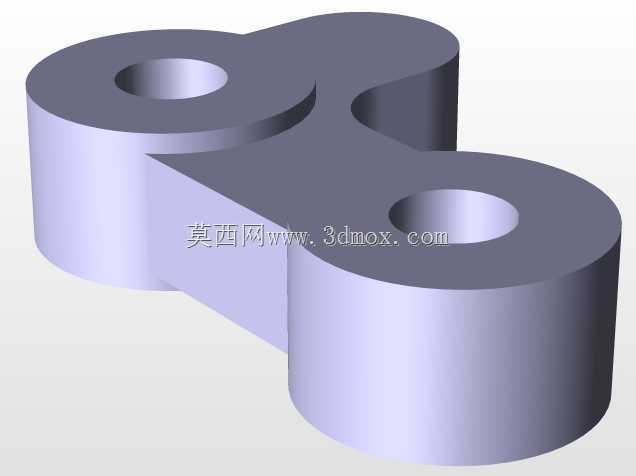

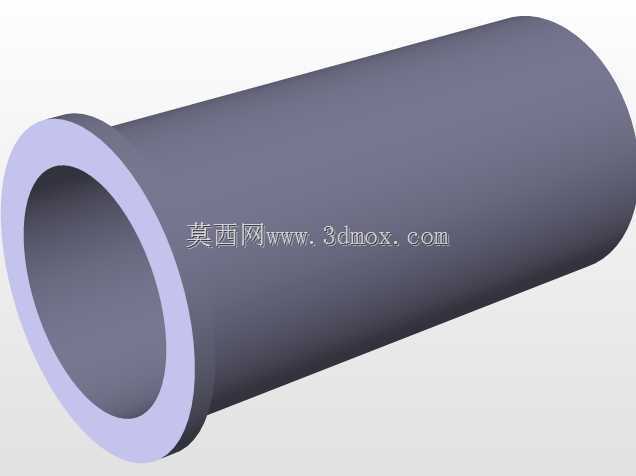

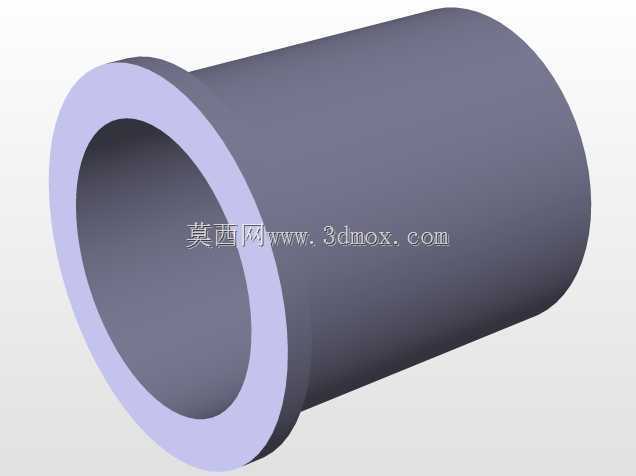

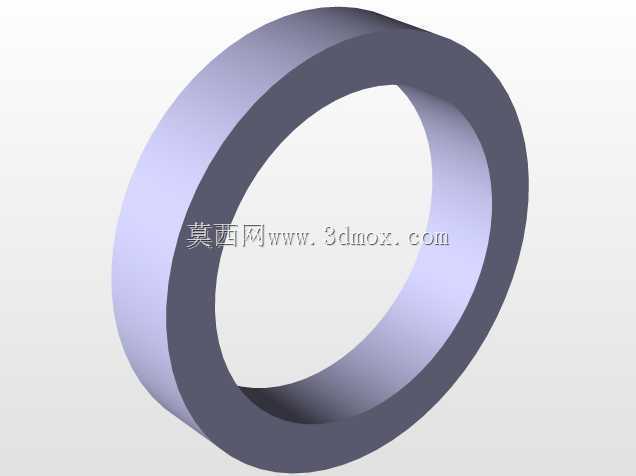

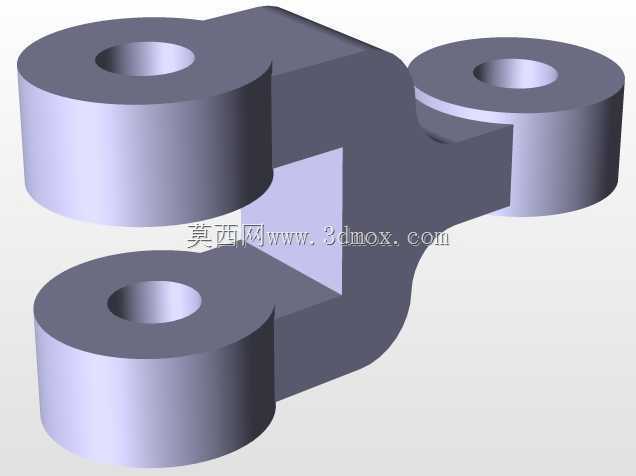

　　分离机构的运动匹配是设计时容易出问题的环节：分离轴承推动膜片弹簧分离指的行程，要和离合器踏板的总行程、自由行程匹配，既要保证离合器能够彻底分离，避免带排扭矩导致换挡卡滞，又不能让分离指的行程过大导致膜片弹簧出现塑性变形。膜片弹簧的杠杆比设计直接决定踏板操作力的大小，杠杆比过大虽然能降低踏板力，但会增加分离行程，对操纵机构的行程余量提出更高要求；杠杆比过小则会导致踏板过重，影响驾驶操作的舒适性，建模时需要反复校核分离指的受力点位置、支撑环的安装位置，确保杠杆比处于合理区间。

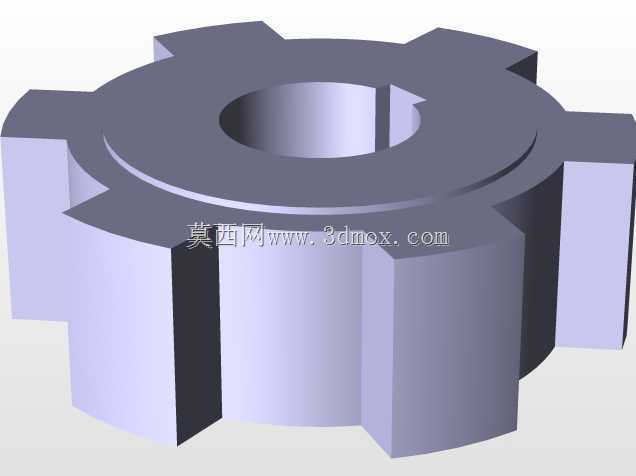

　　从安装适配的角度看，离合器总成的定位基准要和发动机飞轮的定位止口严格同轴，定位销孔的位置度公差要控制在合理范围内，否则装车后会出现从动盘偏磨、传动抖动的问题。从动盘的花键孔和变速箱输入轴花键的配合间隙也要合理设计，间隙过大会导致传动冲击，间隙过小则会出现花键卡滞、离合器分离不彻底的问题。摩擦片的摩擦系数选择要匹配整车的动力输出特性，针对大扭矩输出的动力配置，需要选用摩擦系数更高、热稳定性更好的摩擦材料，同时适当增加压盘的压紧力，保证最大扭矩传递时不会出现打滑问题。

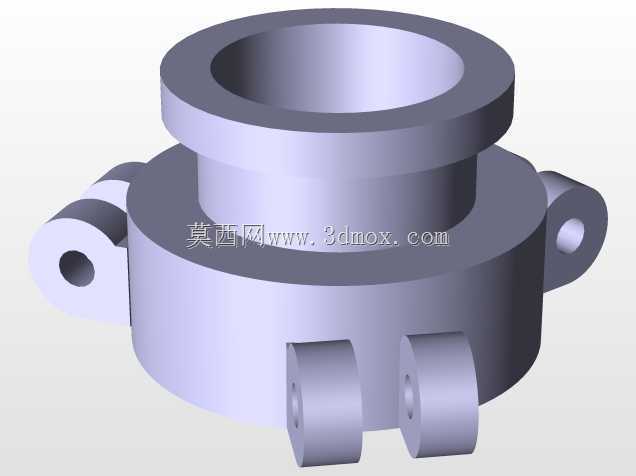

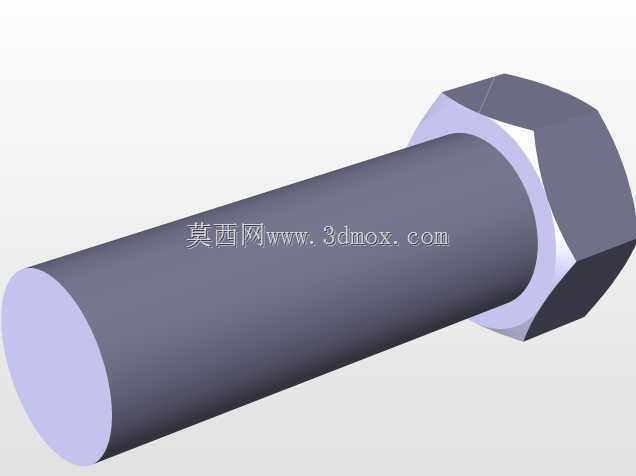

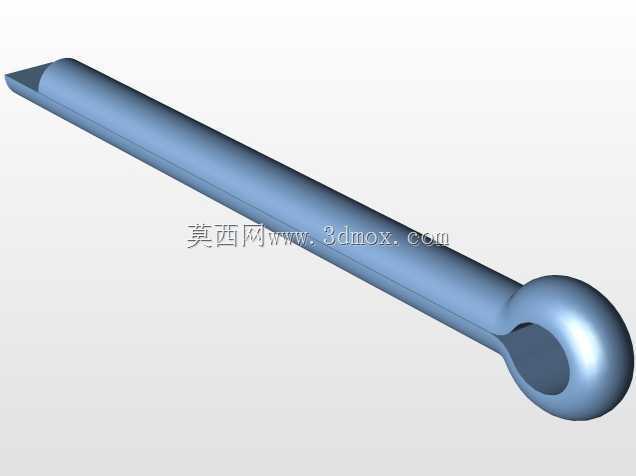

　　实际结构设计中还要考虑维护便利性，离合器作为易损件，在达到使用寿命后需要能够快速更换，因此总成的拆分结构要符合售后维修的操作逻辑，压盘总成的固定螺栓位置要预留足够的工具操作空间，避免维修时需要拆解过多周边部件。从动盘的安装方向也要做防错设计，通常会在从动盘毂上标注明确的安装朝向标识，避免装反导致离合器分离失效、花键异常磨损的问题。
