乘用车多辐条轻量化铝合金轮毂结构设计

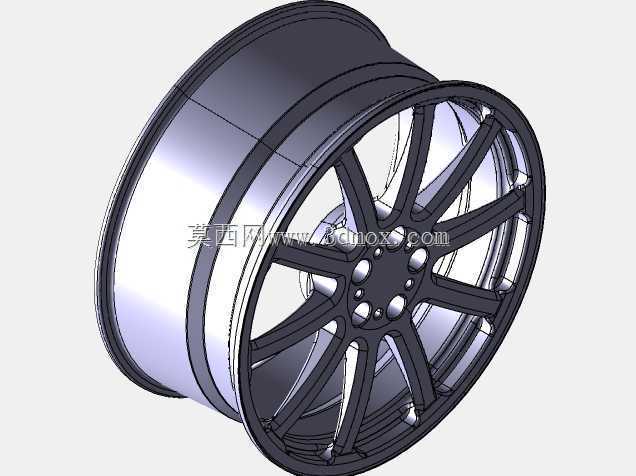

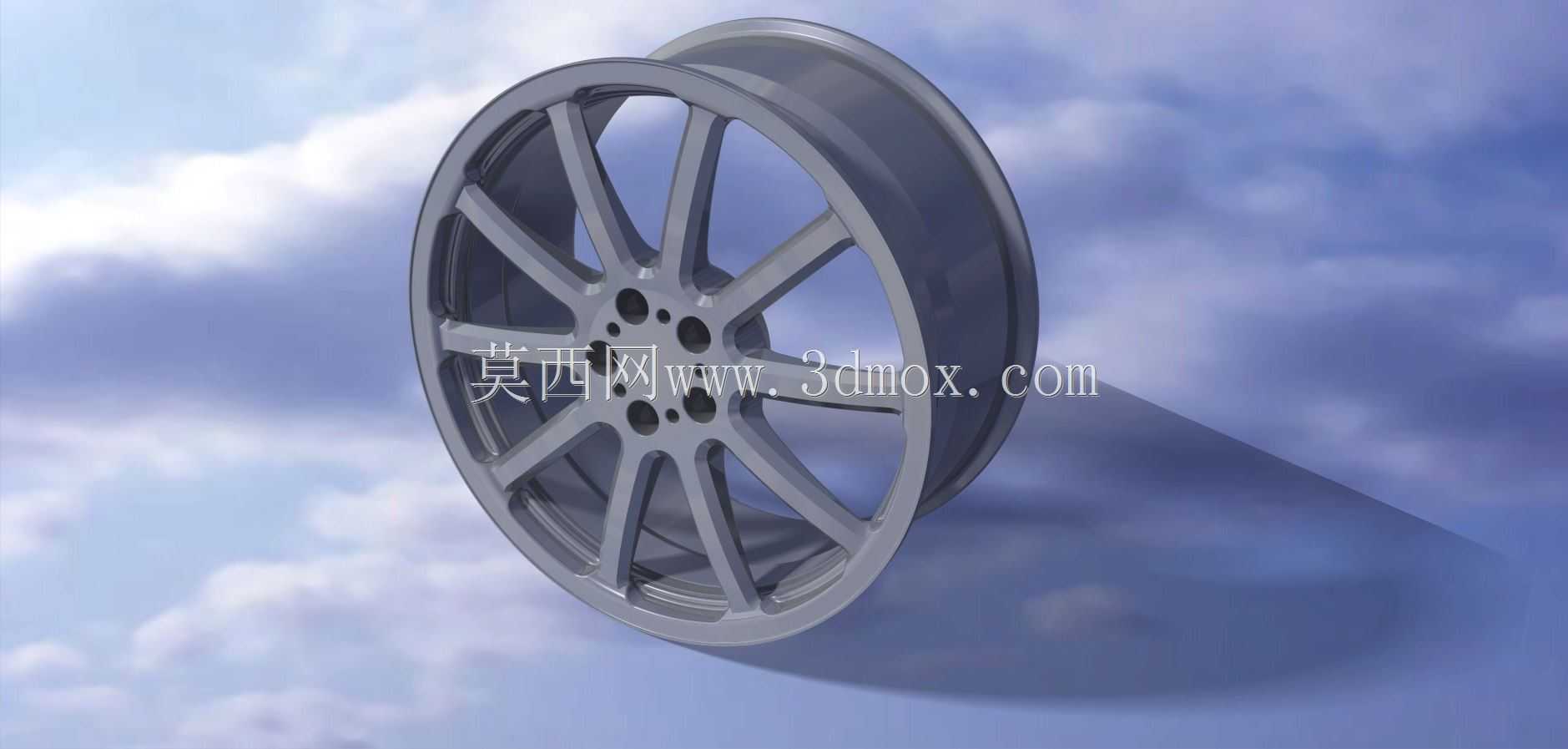

　　该轮辋模型对应乘用车行走系统核心承载部件，日常适配场景覆盖家用紧凑型轿车、城市SUV的非竞技改装与原厂替换需求，在整车结构中承担连接轮胎与车轴、传递驱动制动力矩、缓冲路面冲击的核心作用。设计阶段首先明确安装边界：中心定位孔与轴头的配合公差选取H7/k6过渡配合，避免高速行驶出现轮辋跳动；5个螺栓孔分布在直径100mm的节圆上，适配多数A级家用车的轴头安装规格，螺栓孔周边做2mm深度的沉台设计，既可以容纳轮毂螺栓头部避免干涉，也能分散螺栓锁紧时的局部压应力，防止长期使用出现孔边开裂。轮辐采用十辐双组对称布局，单根轮辐从中心安装盘向外延伸至轮辋边缘，截面做渐变式设计：靠近中心盘位置辐条厚度为18mm，宽度32mm，

　　向轮缘方向逐步收窄至厚度12mm、宽度22mm，这种变截面设计在保证辐条抗弯强度的前提下，比等截面结构减重约17%，同时对称布局能让轮辋高速旋转时的动平衡更容易校准，减少整车行驶时的方向盘抖动问题。轮辋本体的胎圈座位置做了1.5mm的凸起轮缘，匹配真空轮胎的安装要求，安装轮胎时胎圈能卡在轮缘与胎圈座的台阶处，避免高速过弯时轮胎脱圈；轮辋的气门嘴孔预留位置在两根辐条之间的凹陷区域，避开辐条的应力集中区，同时方便后期充气时的操作。设计过程中重点考虑了制动系统的避让空间：轮辋内侧中心区域预留了直径280mm、深度65mm的空腔，能够容纳直径270mm以内的通风刹车盘与对应规格的浮动卡钳，避免轮辋安装后与制动部件发生干涉，

　　也给制动系统散热预留了足够的空气流通通道，减少连续制动后的热衰减影响。轮辋的轮缘位置做了圆角过渡处理，避免拆装轮胎时刮伤胎圈橡胶，同时轮缘的厚度设计为7mm，满足日常行驶中遇到路肩剐蹭时的抗变形能力，不会因为轻微剐蹭就出现轮缘失圆。从结构受力角度看，车辆行驶时垂直方向的载荷通过轮辐传递到整个轮辋，再均匀分布到轮胎接地面，十辐布局能把单根辐条承受的最大弯矩降低23%左右，相比五辐结构在过坑洼路面时的抗冲击能力更强，同时辐条之间的镂空区域更大，行驶时气流能直接穿过辐条带走刹车盘热量，比密辐条设计的散热效率高约30%。建模阶段对所有过渡位置都做了R3-R8不等的圆角处理，没有尖锐的直角结构，避免应力集中导致的疲劳开裂，

　　中心安装盘的背面做了3mm深度的减重凹槽，在不影响安装面平面度的前提下进一步降低非簧载质量，提升整车的悬挂响应速度。该模型的安装面平面度公差控制在0.1mm以内，保证轮辋安装后与轴头完全贴合，不会出现安装偏斜导致的轮胎偏磨问题，轮辋的标称宽度为7J，适配胎宽205-225mm的民用真空轮胎，偏距值设计为40mm，安装后轮距变化控制在合理范围，不会出现轮胎蹭翼子板或者蹭悬挂摆臂的问题。
