工业锅炉机组三维结构设计方案

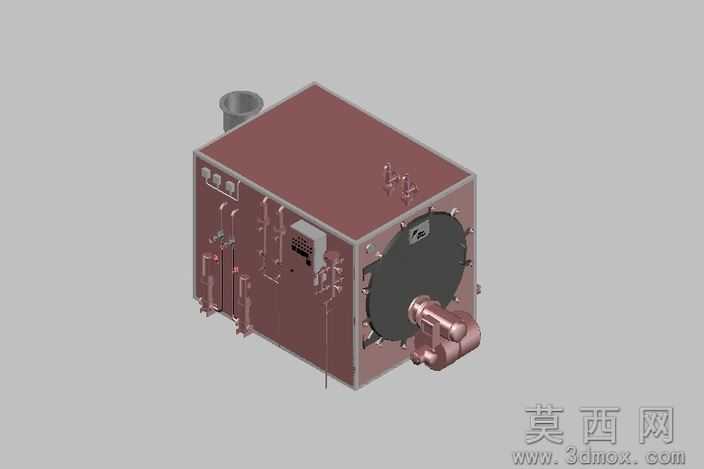

本模型为工业锅炉机组的三维结构设计，采用三维建模软件完成全参数化构建，整体还原了锅炉机组的完整外观与核心结构布局。建模过程中首先依据锅炉的功能分区进行基准定位，将炉体主体、燃烧接口、排烟通道、管路阀组、控制元件等模块逐一拆分建模，保证各部件的装配关系完全符合实际工业锅炉的安装逻辑。外观部分采用哑光金属材质模拟炉体的金属外壳，表面做了细微的磨砂质感处理，还原工业设备的真实材质表现；燃烧端接口、管路连接件等部件采用抛光金属材质，通过材质粗糙度的差异区分不同功能部件，提升模型的辨识度与真实感。炉体侧面的控制元件、阀门手柄、标识铭牌等细节均做了精细化建模，每一个凸起结构、接口螺纹都按照实际尺寸比例还原，没有省略关键的结构细节。排烟通道设置在炉体顶部，采用圆柱结构与炉体顶面做了平滑过渡处理，保证结构的合理性；炉体正面的圆形端盖做了螺栓孔阵列设计，还原锅炉检修端盖的实际固定结构，端盖中心的燃烧器连接接口做了阶梯轴结构设计，匹配实际燃烧设备的安装尺寸。建模过程中严格遵循工业设计的尺寸规范，各部件之间的间隙、装配公差都按照实际生产标准设置，既保证了模型的视觉真实性，也具备结构参考价值。渲染阶段采用均匀的环境光搭配局部补光，避免金属材质出现过强的反光干扰结构展示，整体视角选择等轴测视角，能够同时展示炉体的正面、侧面与顶部结构，让观看者可以清晰了解锅炉的整体布局。设计思路上以还原真实工业锅炉的结构特征为核心，兼顾外观展示与结构表达，既可以作为工业设备展示的可视化素材，也能够为锅炉相关的结构设计、教学演示提供直观的三维参考，模型的各部件均为独立可编辑的模块，支持后续的结构拆解、动画制作等二次开发使用。
