管道用旋转搅拌摩擦焊设备结构设计

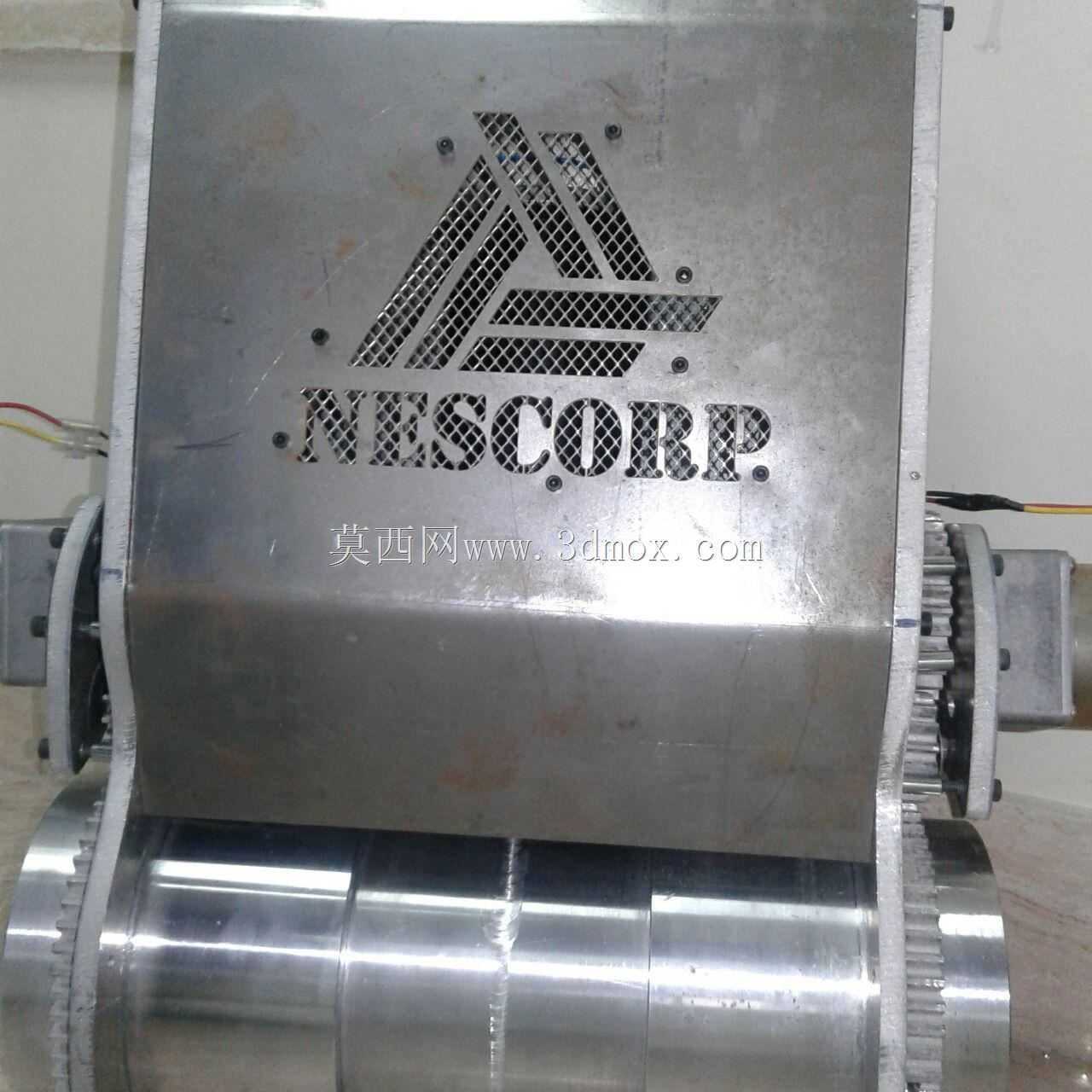

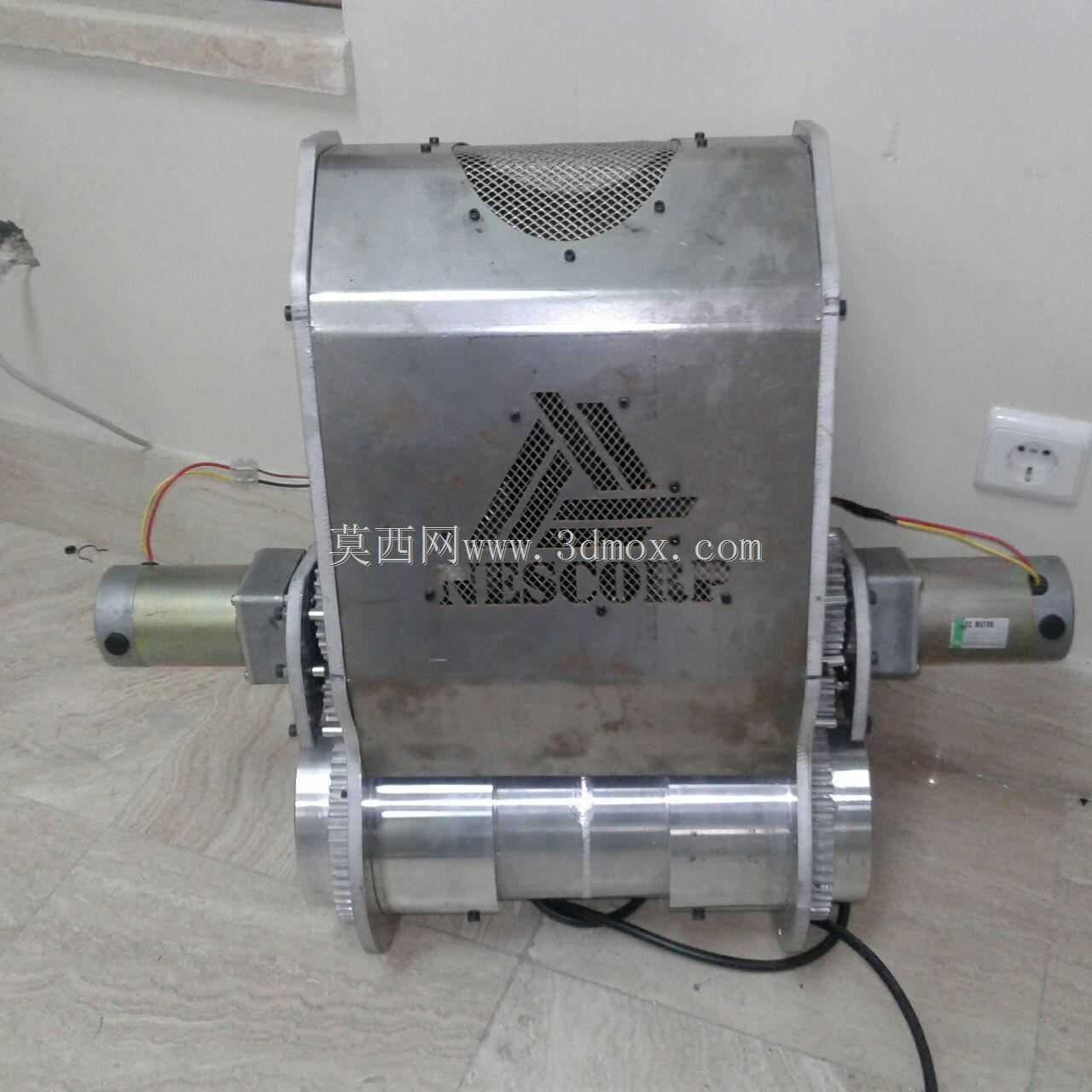

　　在油气输送、市政管网、化工流体管路的现场安装与预制车间加工场景里，金属管道的环缝连接长期存在焊接变形大、焊缝气孔缺陷率高、异种金属难熔合的痛点，传统熔化焊工艺需要配套焊材烘干、气体保护、焊后探伤返修等多道工序，小口径薄壁管的焊接还容易出现烧穿、焊瘤等问题，后期运维成本居高不下。这套针对管状工件设计的旋转搅拌摩擦焊设备，就是瞄准管路环缝焊接的细分需求做的结构方案，核心是把搅拌摩擦焊的固相连接优势适配到回转类工件的加工场景里，不需要填充焊材，焊接过程无弧光烟尘，焊缝区域的晶粒经过搅拌破碎后形成致密的锻造组织，接头强度能达到母材的90%以上，尤其适合铝合金、铜合金这类导热快、熔化焊易出缺陷的有色金属管路连接。从结构布局来看，

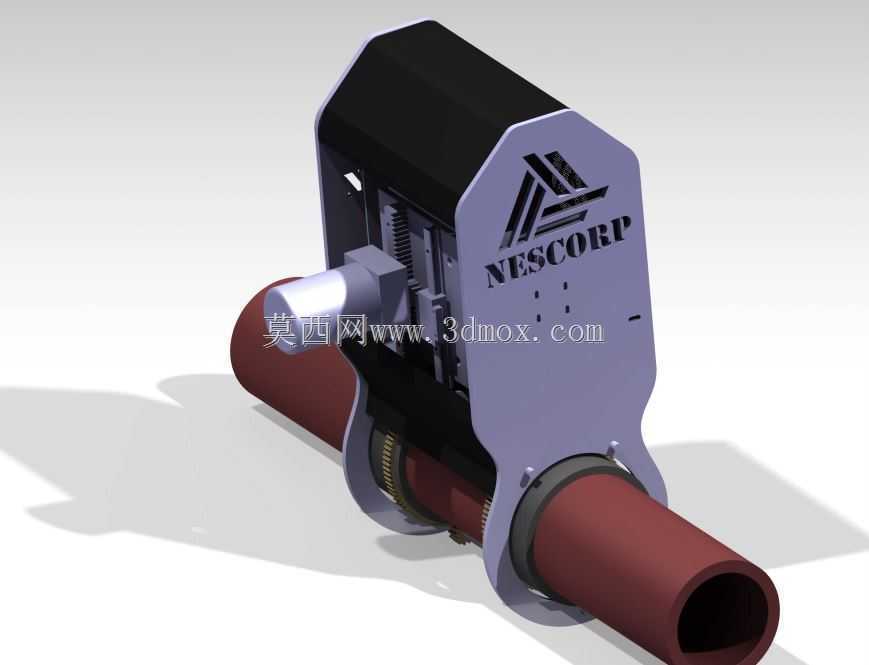

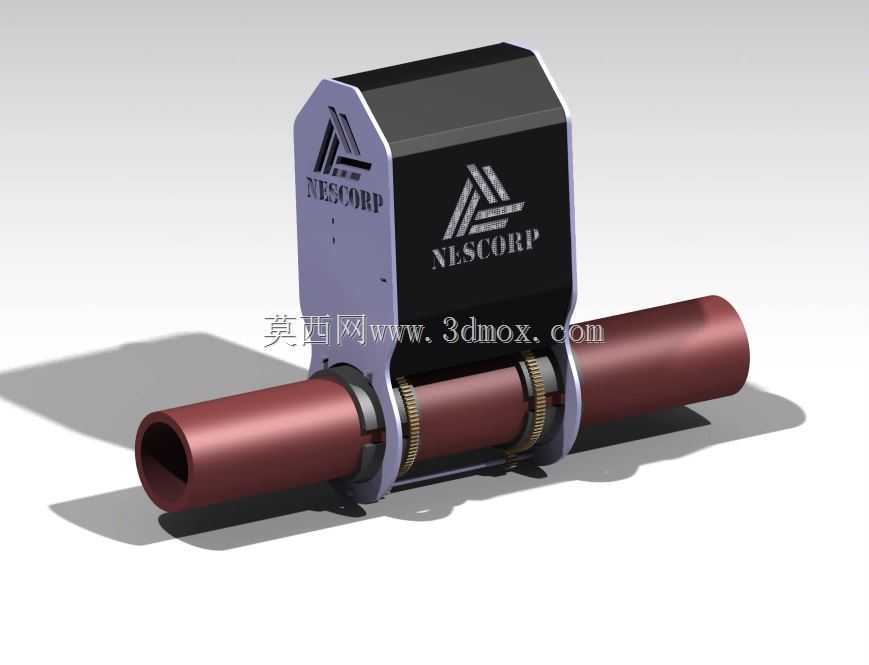

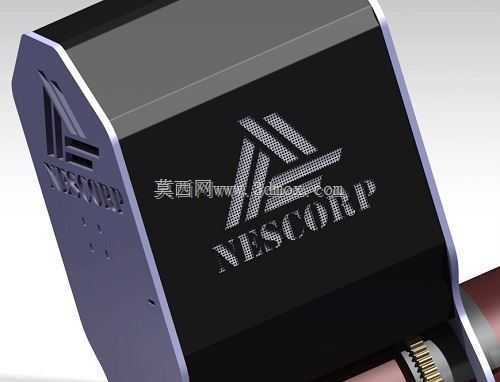

　　设备采用分体式卡装设计，不需要将整段管道穿入设备主轴，两个半环形的抱紧基座可以直接在管道对接位置完成装夹，适配现场管路的补焊、分段拼接工况，避免长管穿装的吊装麻烦。设备的核心执行单元集成在上方的主机箱内，搅拌头的进给轴垂直于管道轴线布置，焊接时搅拌头扎入两道管道的对接缝隙，两侧的环形回转驱动机构带动卡装的管道低速旋转，配合搅拌头的轴向进给压力与自身高速旋转，让对接位置的金属在热塑化状态下完成搅拌融合，整圈焊缝一次成型，中途不需要停弧接头。主机箱侧面设置的定位销孔与抱紧基座的导轨配合，能保证搅拌头的轴线始终对准管道的环缝中心，避免焊接过程中出现偏缝缺陷，针对不同管径的适配，只需要更换对应规格的卡瓦衬套，

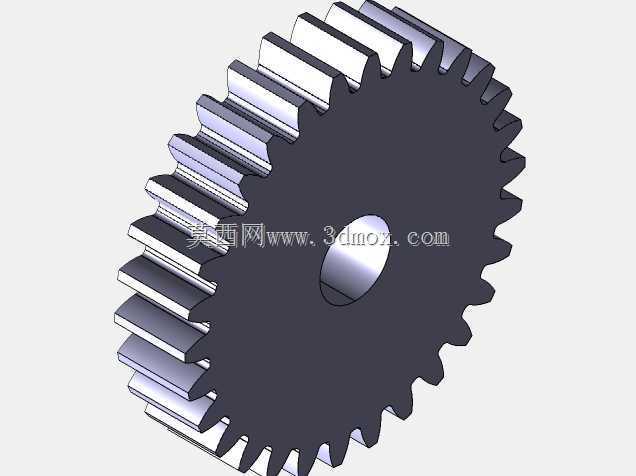

　　调整回转驱动的齿轮啮合中心距即可，不需要更换整套主机结构，适配范围覆盖常见的中小口径有色金属管路。设备的安装边界充分考虑了现场作业的空间限制，主机的横向宽度控制在单根管道外径的1.8倍以内，抱紧基座下方设置的可调支撑脚能适应不平整的施工现场地面，不需要额外做混凝土基础固定，车间预制时也可以直接固定在焊接工作台上配合流水线使用。结构设计上特意将驱动电机、控制电路都集成在主机箱的密封腔体内，避免焊接过程中产生的金属切屑、现场的水汽粉尘进入传动部件，延长设备的维护周期，搅拌头的装夹位置采用快换结构，磨损后只需要松开锁紧螺钉就能完成更换，不需要拆解整个主轴单元。和传统的管道旋转摩擦焊设备不同，这套结构不需要让整根管道高速旋转，

　　只需要低速回转配合搅拌头的作业，因此对管道的装夹同轴度要求更低，现场施工时即使两段管道存在微小的错边量，也能通过搅拌头的搅拌作用填充焊缝，降低了对管端预处理的精度要求。焊接过程中，设备的压力传感器会实时监测搅拌头的轴向顶锻力，匹配管道回转的线速度调整进给量，避免因为压力过大导致管道变形，或是压力不足出现焊缝未熔合的缺陷，焊接完成后搅拌头回退的轨迹做了延时优化，不会在焊缝终点留下匙孔缺陷，不需要额外补焊处理。这套结构的三维建模过程中，特意对回转齿轮的啮合间隙、搅拌头的主轴跳动量做了公差仿真，保证焊接过程中搅拌头的径向跳动控制在0.02mm以内，避免因为跳动导致焊缝出现沟槽缺陷，同时对主机架的受力做了有限元校核，在最大顶锻力工况下机架的变形量不超过0.05mm，保证焊接压力的稳定输出。
