离心式鼓风机组件结构三维设计

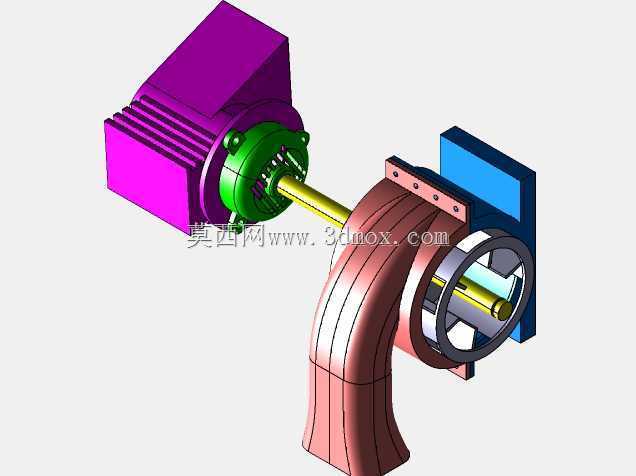

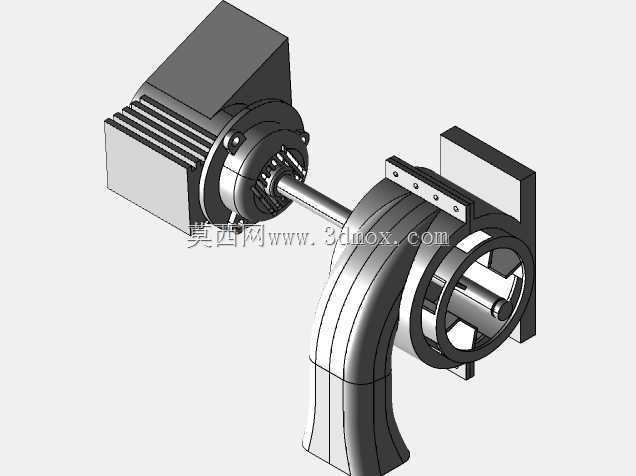

　　这套鼓风机组件的三维结构，覆盖了从动力输入到流体输出的完整功能链路，在工业通风、小范围气体输送、设备散热配套等场景中都有广泛适配空间，很多小型生产线的工位排风、电子设备柜的强制风冷、小型除尘系统的前端引风环节，都会用到同结构的鼓风部件。从结构拆分来看，整套组件包含鼓风轮、上下分体式壳体、传动长轴、驱动电机、端盖密封件这几个核心部分，建模时完全按照实际装配的约束关系做了配合限位，没有出现干涉错位的问题，能直接用于装配校验、运动模拟或者工程出图参考。

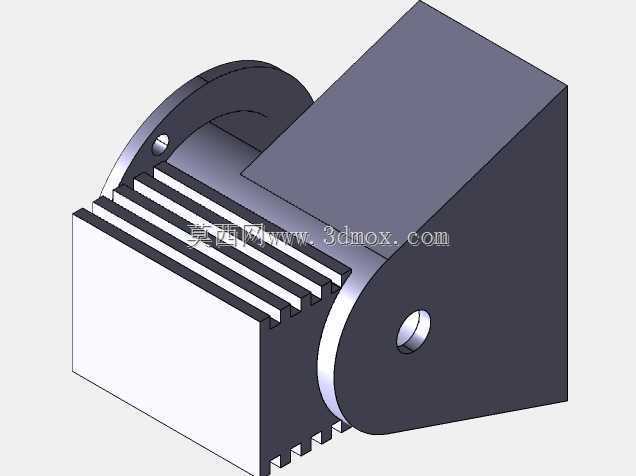

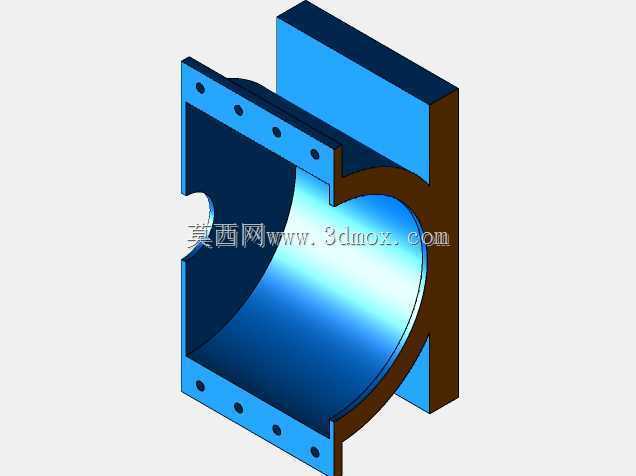

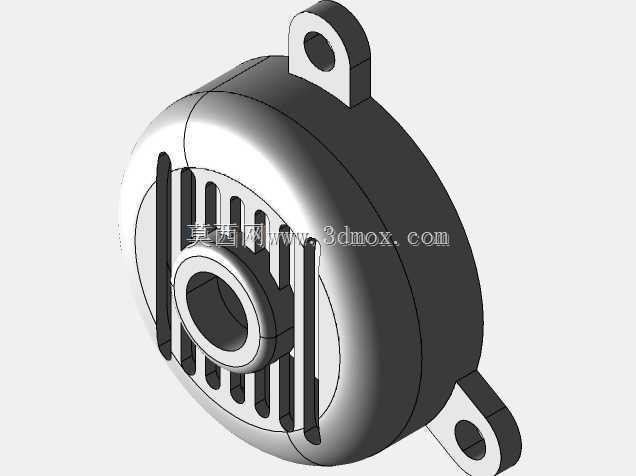

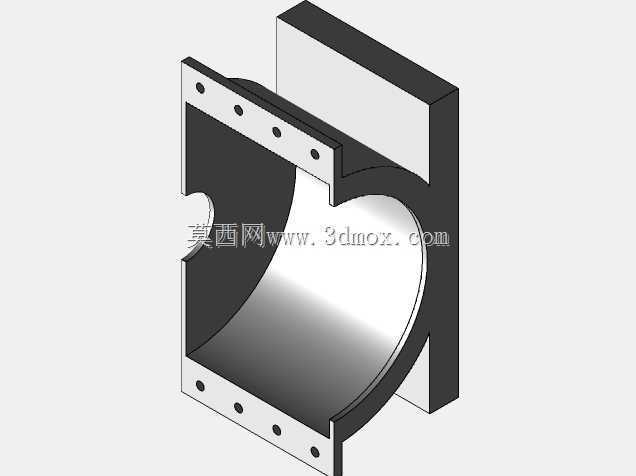

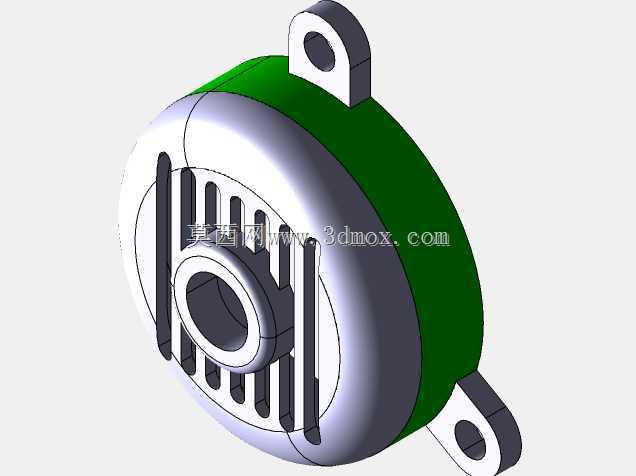

　　设计思路上优先考虑了装配与维护的便捷性，壳体采用上下分瓣的结构形式，不需要拆解电机和外接风道就能完成内部风轮的清理、轴承的更换，这一点在实际运维中能大幅降低停机维护的时间成本。传动轴直接从电机输出端延伸至风轮安装位，取消了额外的联轴器结构，缩短了整体轴向安装尺寸，同时减少了传动环节的功率损耗，对于小功率鼓风场景来说，这种直连结构的传动效率能达到95%以上，也避免了联轴器找正的复杂工序，降低现场安装的技术门槛。电机端的端盖结构做了止口定位设计，和电机壳体的配合公差控制在过渡配合区间，既能保证传动轴的同轴度，减少高速运转时的径向跳动，也能起到密封作用，避免输送的含尘气体倒灌进电机绕组，延长电机的实际使用寿命。

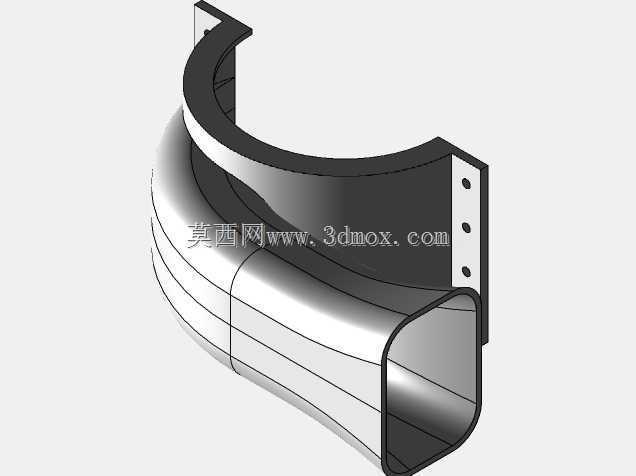

　　从安装边界来看，整套组件的电机侧采用标准方形安装法兰，和市面常规小功率异步电机的安装尺寸完全兼容，不需要额外做转接板就能直接替换同功率段的现有风机部件；壳体出风口位置做了方形法兰边，预留了均匀分布的螺栓安装孔，能直接对接矩形通风管道或者设备的进风接口，法兰面的密封槽结构也在模型中做了体现，安装时配合橡胶密封垫就能满足常规风压下的密封要求，不会出现漏风泄压的问题。外形尺寸上，轴向总长度控制在适配小型设备安装空间的范围内，径向最大尺寸出现在蜗壳位置，安装时只需要预留出蜗壳周边10mm左右的操作空间，就能完成上下壳体的螺栓紧固作业，不需要额外预留太大的检修空间，适合在空间紧凑的设备内部集成安装。

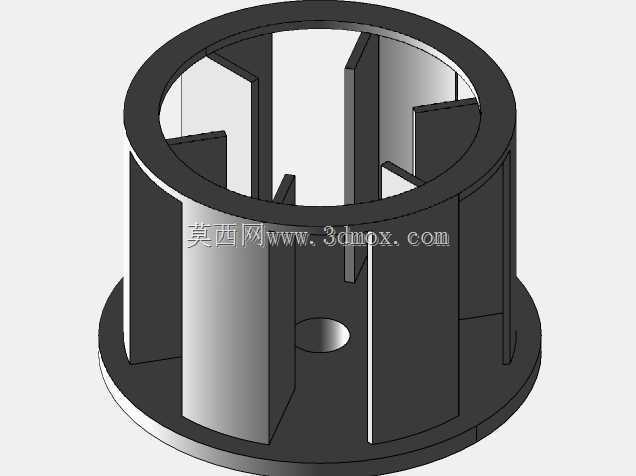

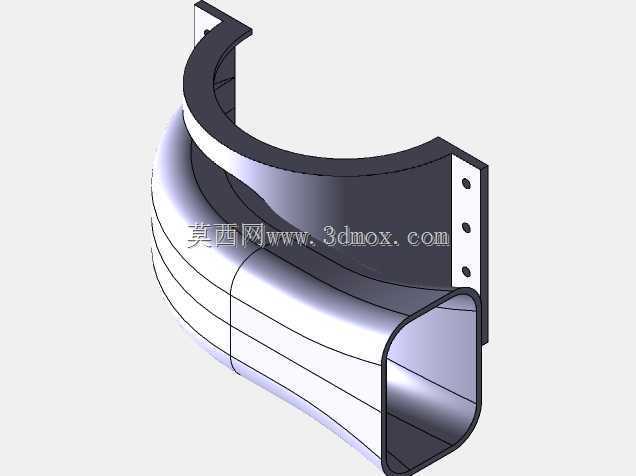

　　功能特性方面，蜗壳的流道型线是按照等环量流场规律设计的，能保证风轮甩出的气体在流道内平稳减速增压，减少流道内的涡流损耗，降低运转时的气动噪音；风轮和轴的连接采用键传动加轴向锁紧的结构，能避免高速运转时风轮出现轴向窜动或者周向打滑的问题，保证输出风压、风量的稳定性。上下壳体的连接螺栓沿分型面均匀布置，螺栓间距控制在合理范围，能保证壳体分型面的压紧力均匀，不会出现局部间隙过大导致的漏风问题。在实际选型适配时，只需要根据需要的风量风压参数匹配对应功率的电机，更换对应长度的传动轴就能完成不同参数规格的衍生设计，这套基础模型的结构参数预留了足够的修改余量，不需要做大的结构调整就能完成系列化产品的设计迭代，对于结构设计人员来说，能大幅减少同类型产品的重复建模工作量，也能在建模过程中直观理解小型离心鼓风机的装配逻辑、配合关系以及各部件的功能作用，避免设计中出现干涉、安装空间不足、维护操作不便等常见问题。
