运动型乘用车五辐铝合金轮圈结构设计

　　轮圈作为汽车行走系统的核心承载部件，直接关联车辆行驶过程中的载荷传递、轮胎固定以及动态行驶稳定性，在民用改装、赛事竞技、整车量产配套等场景中都有明确的性能要求。这款五辐结构的运动型轮圈，在设计阶段优先考虑了运动场景下的载荷工况，针对弯道侧向受力、制动热衰减带来的结构形变、颠簸路面冲击载荷等实际使用场景做了结构优化。

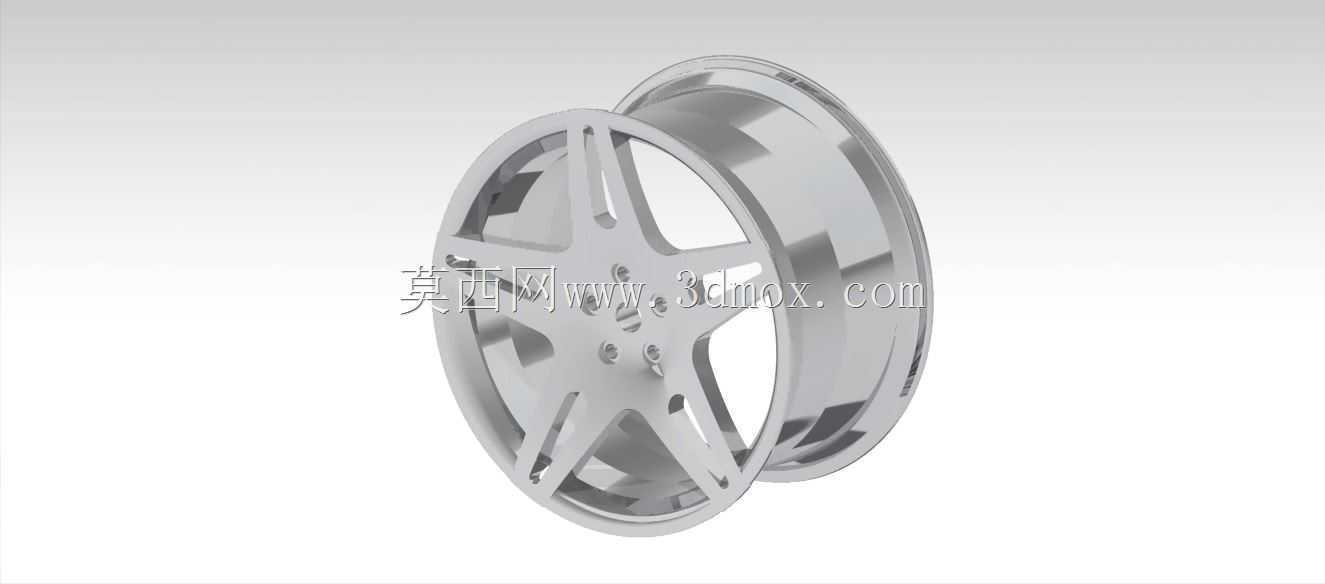

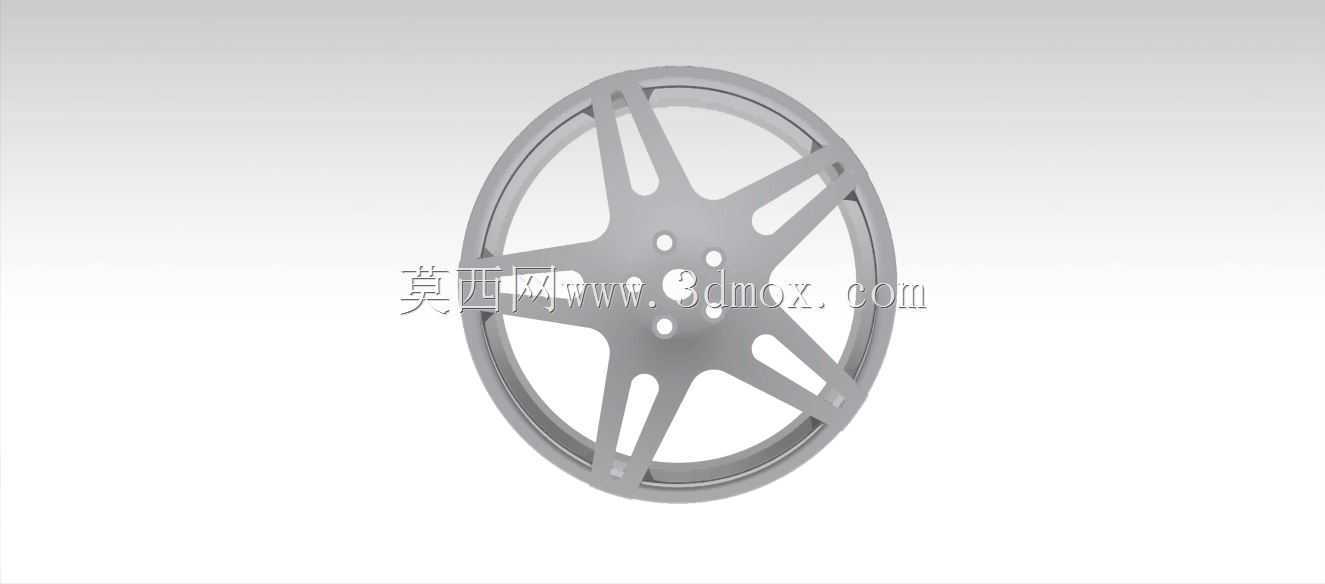

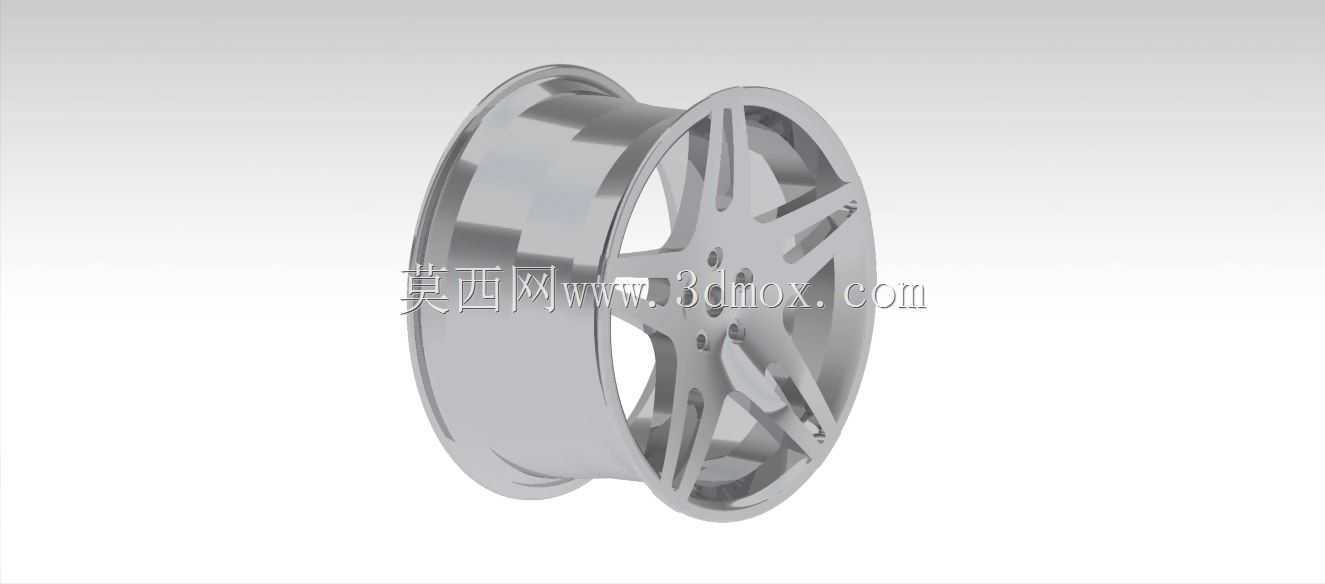

　　从设计思路来看，五辐的构型并非单纯追求视觉效果，每根辐条的截面采用渐变式设计，靠近轮心安装座的位置截面厚度更大，能够将螺栓预紧力、行驶过程中的冲击载荷均匀分散到整个轮辋圈体上，辐条向轮辋边缘延伸的过程中逐步收窄厚度，在保证结构强度的前提下尽可能降低非簧载质量，这对于提升悬架响应速度、改善轮胎接地性能有实际意义。轮心位置的安装面做了平整化处理，螺栓孔的分布圆直径匹配主流运动车型的轮毂安装规格，中心孔的公差带按照过渡配合要求设计，安装时能够与车辆轴头紧密贴合，避免高速行驶过程中出现轮圈抖动的问题。

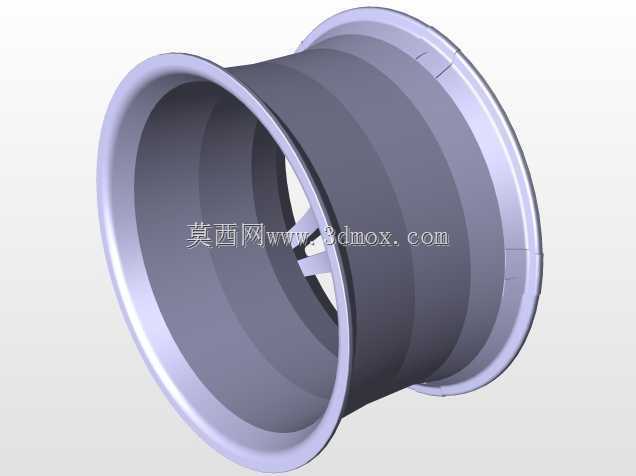

　　轮辋部分的结构设计严格匹配对应规格的真空轮胎，胎圈座的角度、凸缘的高度都符合乘用车轮辋的通用安装规范，能够保证轮胎充气后与轮圈紧密贴合，不会在急加速、紧急制动或者大侧向力过弯时出现轮胎脱圈的风险。轮辋内侧预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后续充气、胎压监测模块的安装与维护。辐条表面的镂空结构一方面是为了减重，另一方面能够为制动系统留出足够的散热风道，车辆在连续制动的工况下，行驶过程中的气流可以顺着辐条间隙穿过制动盘表面，带走制动产生的热量，降低制动系统热衰退的概率。

　　在安装边界的考量上，这款轮圈的偏距设计适配多数前置前驱、前置后驱运动车型的轮拱空间，安装后不会超出翼子板边界，也不会与内侧的减振器、转向节、制动卡钳发生运动干涉，在搭配对应规格轮胎的情况下，转向打满时轮胎与轮拱内衬、悬架摆臂之间都留有足够的安全间隙。轮圈的载荷额定值按照民用运动车型的满载轴荷做了冗余设计，能够覆盖日常公路行驶、轻度赛道体验的载荷需求，辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，所有的棱边位置都做了倒角处理，既减少加工过程中的应力残留，也能避免安装、搬运过程中出现锐边划伤的问题。

　　从实际使用的角度出发，这类五辐运动轮圈相比多辐条款式，日常清理维护更加方便，附着在轮圈表面的刹车粉、泥污可以很方便地擦拭干净，同时简洁的辐条造型也能清晰露出内部的制动卡钳结构，满足车辆外观改装的视觉需求。设计过程中针对轮圈的动平衡特性做了结构优化，整个圈体的质量分布均匀，加工完成后只需要少量的平衡块就能达到动平衡要求，减少高速行驶时的方向盘抖动概率。
