柴油机燃油系统喷油器体结构设计

　　在柴油发动机的燃油供给系统中，喷油器体是承担高压燃油导流、喷油组件安装定位、缸盖配合密封的核心承载构件，其结构合理性直接决定高压燃油的喷射稳定性、喷油器总成的安装可靠性以及长期运行下的密封耐久表现。从实际装车场景来看，这类构件主要适配中小排量直喷柴油机，既可以应用在农用机械的动力单元上，也能配套轻型商用车的柴油动力系统，安装位置处于发动机缸盖的喷油器安装孔内，上端衔接高压燃油油管，下端定位喷油嘴偶件，侧面的凸耳结构用于配合缸盖的压紧卡扣实现轴向固定，避免发动机运行过程中振动导致的喷油器移位、燃油泄漏问题。

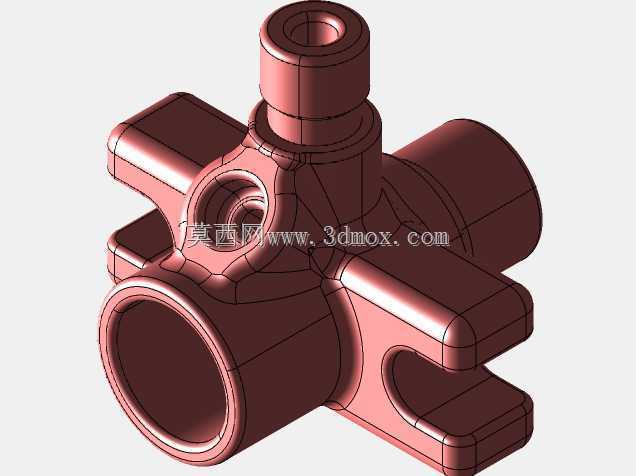

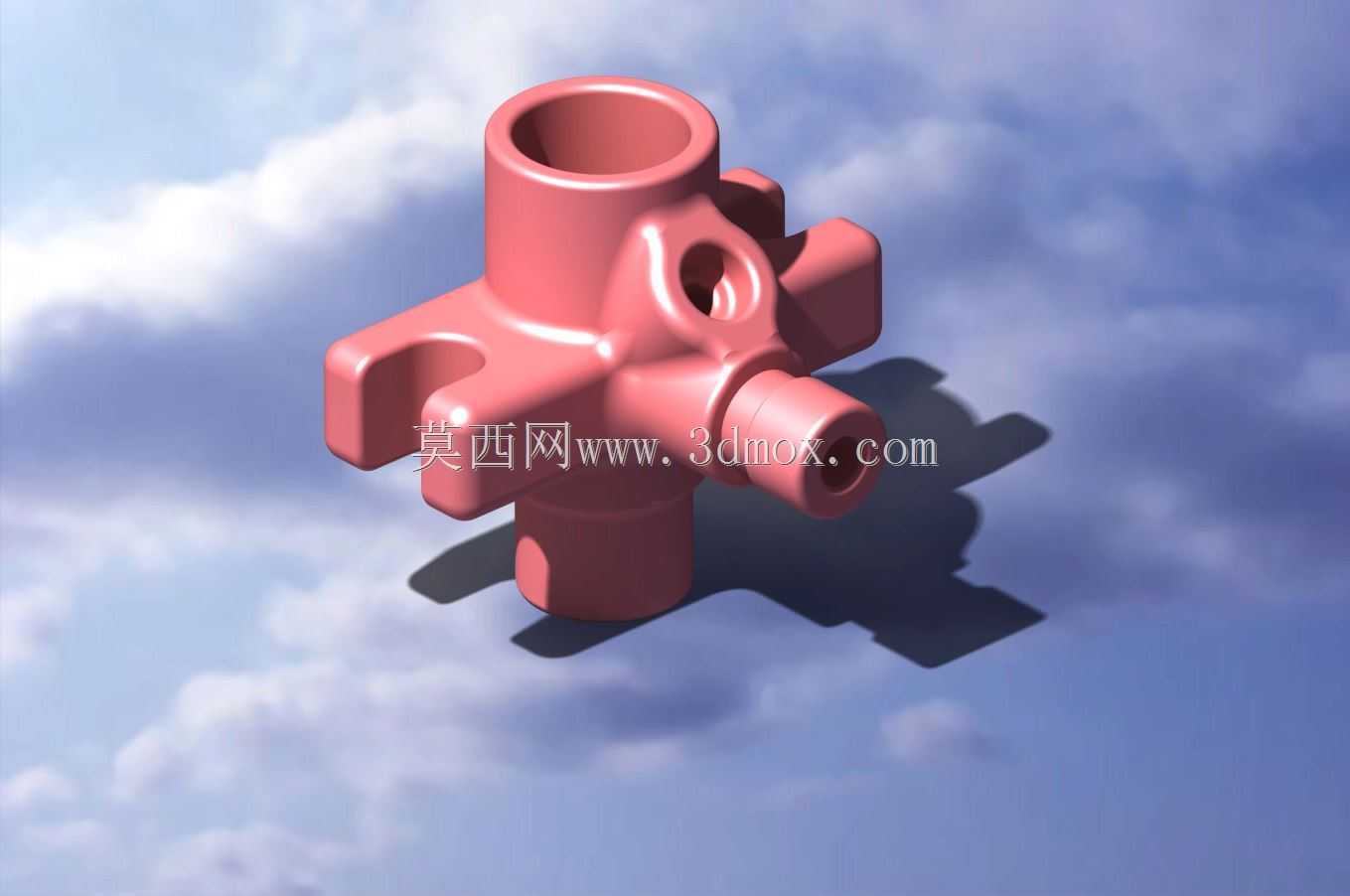

　　从结构设计逻辑来看，该喷油器体采用一体化锻造成型的基体结构，整体以中心主油道为核心布局，上端的大直径圆柱段为高压油入口衔接端，内孔设计有密封锥面，用于和高压油管的球头密封面配合，实现高压燃油的无泄漏导入，该段外径尺寸匹配缸盖安装孔的上部导向间隙，单边配合间隙控制在0.02-0.05mm之间，既保证安装时的导向顺畅，又能限制喷油器体在孔内的径向晃动。中心主油道采用等径通孔设计，内壁粗糙度要求达到Ra0.8以下，减少高压燃油流动过程中的压力损失，同时避免内壁毛刺在高压油冲刷下脱落堵塞喷油嘴的精密喷孔。

　　构件周向分布的四个凸耳结构并非对称等厚设计，其中两个带凹槽的凸耳为压紧受力位，凹槽的圆弧尺寸完全匹配缸盖上的压紧卡爪弧度，安装时卡爪嵌入凹槽后，可将喷油器体的轴向压紧力均匀传递到缸盖结合面，避免局部应力集中导致的基体变形；另外两个侧凸台为工艺定位基准，在机加工过程中用于装夹定位，保证各段同轴度、密封锥面的角度公差符合设计要求，同时侧凸台上的横向通孔为回油通道，用于收集喷油嘴偶件间隙泄漏的少量燃油，通过外接回油管导回燃油箱，避免燃油在喷油器安装腔内积存引发的密封失效问题。下端的小直径圆柱段为喷油嘴偶件安装定位端，外径尺寸和喷油嘴偶件的安装内孔采用过渡配合，配合面设计有O型圈安装槽，用于实现喷油器体和喷油嘴之间的静密封，防止高压燃油从配合间隙泄漏。

　　从安装边界来看，该喷油器体的总轴向长度需要匹配缸盖安装孔的深度，上端面高出缸盖平面的尺寸控制在8-12mm，保证高压油管安装后有足够的连接空间，不会和缸盖罩的内部结构产生运动干涉；周向凸耳的最大外圆直径需要小于缸盖安装孔的入口倒角直径，保证装配时可以顺利放入孔内，同时凸耳的轴向位置需要和缸盖上的卡爪安装位完全对齐，避免出现压紧偏斜导致的密封面受力不均。油路设计上，中心主油道和侧方回油通道完全独立，不存在互通的工艺孔，避免高压燃油和回油腔窜通导致的燃油压力不足、喷射雾化效果变差问题。基体的壁厚设计经过承压校核，在160MPa的最高燃油喷射压力下，最大应力出现在油道转角位置，数值远低于材料的屈服强度，可满足长期高压交变载荷下的使用要求，不会出现基体开裂、疲劳损坏的问题。

　　在实际建模过程中，需要重点关注各段圆柱的同轴度公差、密封锥面的角度公差、凸耳凹槽的位置度公差，这些参数直接影响后续零件加工的合格率以及装机后的实际使用性能；同时各过渡位置均设计有R0.5-R2的圆角，避免应力集中，提升构件的疲劳强度。外表面的非配合面采用喷塑处理，提升耐腐蚀性能，配合面采用精磨加工，保证尺寸精度和表面粗糙度要求，整体结构没有冗余的设计特征，所有结构特征均服务于燃油导流、安装定位、承压密封的核心功能，没有多余的工艺结构，可有效降低锻造成型和后续机加工的工艺难度，适合批量生产加工。
