自行车后拨操纵连接构件结构设计

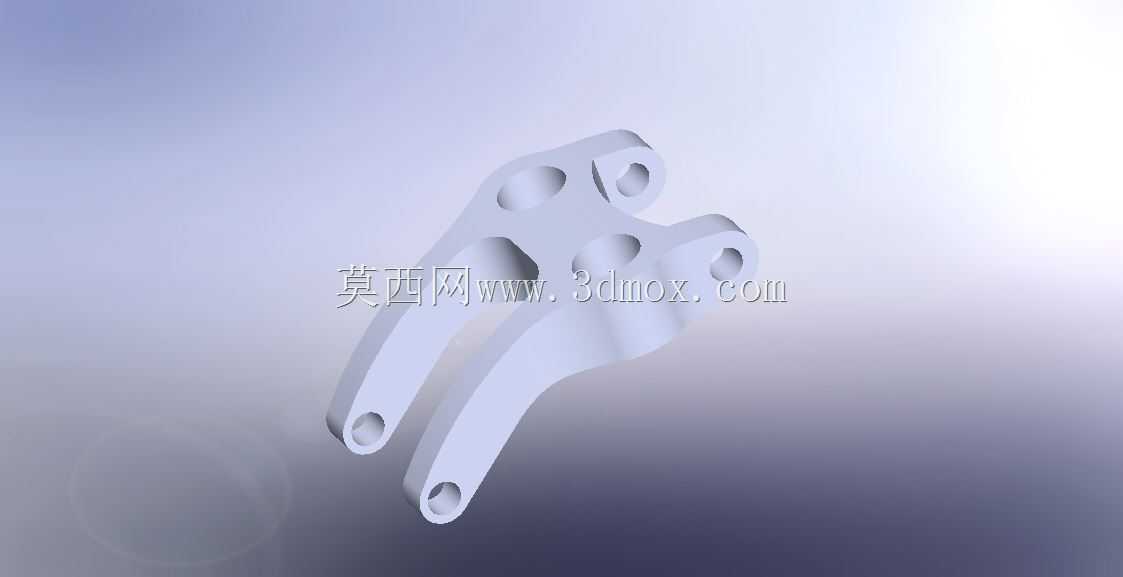

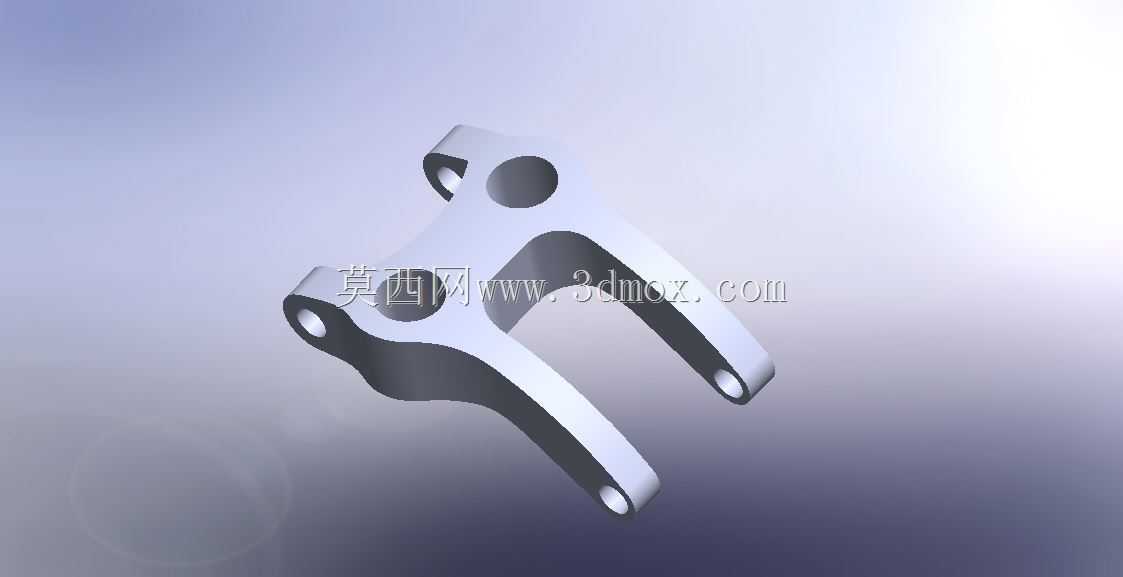

　　在自行车变速系统的实际运行场景中，后操纵杆作为衔接变速操控端与后拨链器的核心传力构件，直接决定了变速动作的响应精度与长期使用可靠性。日常骑行过程中，无论是城市通勤场景下的频繁档位切换，还是山地越野路段面对颠簸路况的持续受力，该构件都需要稳定传递手部施加的操控力，同时抵消路面传递来的不规则振动载荷，避免出现变速卡顿、跳档甚至构件断裂的故障。从功能特性来看，该构件采用双叉臂式的对称结构设计，主体为一体化成型的金属质感构型，上端设置单安装孔位用于连接操控拉线端的铰接轴，下端两个平行叉臂各设置一个同轴安装孔，用于对接后拨链器的联动转轴，这种双支点的连接形式能够有效分散传力过程中的弯矩载荷，避免单臂结构长期受力出现的形变偏移。

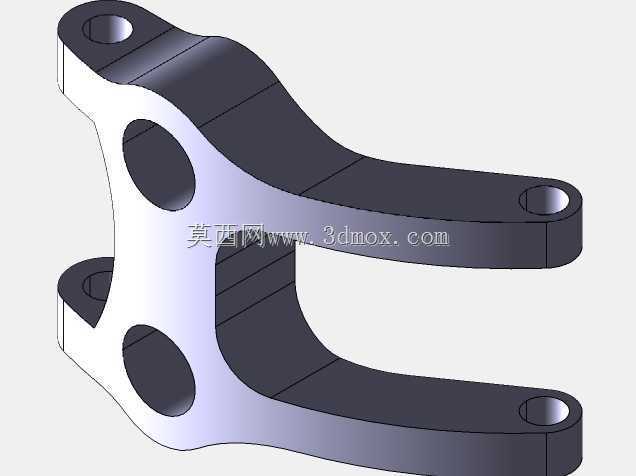

　　构件中部开设的两个圆形减重孔并非随意设置，在保证整体结构刚度满足受力要求的前提下，去除了非受力区域的冗余材料，既降低了构件自身重量，减少骑行过程中的簧下质量负担，也能在户外骑行时减少泥沙、积水在构件表面的积存，降低锈蚀卡滞的概率。设计过程中首先需要明确安装边界的尺寸约束：上端安装孔与下端两个安装孔的中心距需要匹配对应型号后拨的行程参数，孔位的同轴度公差需要控制在0.02mm以内，否则铰接安装后会出现转动卡滞，导致变速动作无法顺畅传递；叉臂的开合间距需要严格适配后拨连接端的厚度尺寸，预留0.1mm左右的装配间隙，既保证铰接转动的灵活性，也避免间隙过大出现的横向窜动，影响变速档位的定位精度。构件的截面厚度经过受力仿真验证，

　　在模拟最大操控拉力加上三倍振动冲击载荷的工况下，最大应力集中区域出现在上下臂的过渡弯折处，因此该区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时表面做了硬化处理，提升长期摩擦接触位置的耐磨性能。实际装配时，上端孔位配合耐磨衬套与操控摇臂铰接，下端双叉臂的孔位穿过连接销轴与后拨的联动座固定，安装完成后需要验证构件在全行程摆动过程中不会与车架后叉、后轮辐条发生运动干涉，摆动全程的阻尼均匀无卡滞点。很多入门级车型的同类构件容易出现长期使用后形变的问题，本质是设计时没有准确核算受力工况下的形变余量，该构型在弯折处做了加厚处理，在150N的侧向冲击力作用下，形变量控制在0.1mm以内，不会出现孔位偏移导致的变速不准问题。

　　对于结构设计从业者而言，这类看似简单的传力构件，核心的设计难点不在于复杂的曲面造型，而在于对实际使用工况的载荷拆解、安装边界的尺寸公差匹配，以及运动过程中的干涉校验，每一处孔位的位置、每一个截面的厚度、每一处过渡圆角的大小，都直接影响最终装车后的实际使用体验。
