可倾斜式废料收集转运手推车结构设计

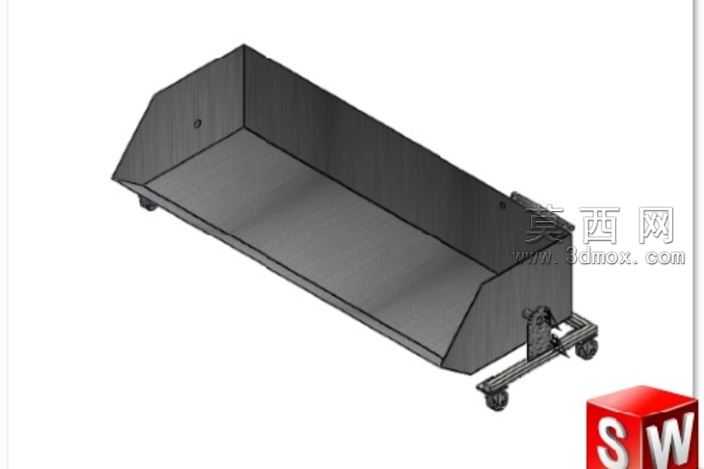

本作品为可倾斜式废料收集转运手推车的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零部件均建立独立的参数化特征，方便后续根据使用场景调整斗体容积、轮距、整体高度等核心参数。模型渲染阶段采用哑光金属材质模拟钢制料斗的表面质感，对料斗的焊接折边位置做了圆角过渡处理，还原真实钣金加工的工艺特征，脚轮部分采用橡胶与金属组合材质，区分不同部件的材质质感，提升模型的真实度。结构设计上，整体分为料斗主体、底部支撑车架、行走脚轮、倾斜锁定机构四个核心模块：料斗采用敞口前低后高的斜壁设计，前端倾斜的斗壁方便废料倾倒时自动滑出，减少残留，斗体两侧设置加强折边，提升整体结构强度，避免满载时出现变形；底部车架采用型钢焊接结构，预留与料斗铰接的安装位，同时设置锁定卡扣，在正常转运状态下可以固定料斗避免意外倾斜；行走机构采用四个带刹车的万向脚轮，方便在车间狭窄通道内灵活转向，停靠时可以锁定脚轮避免溜车；倾斜机构采用铰接式设计，解锁锁定卡扣后可以手动将料斗向前倾斜完成卸料，操作省力，无需额外辅助设备。设计思路围绕车间废料收集转运的实际需求展开，重点优化了卸料操作的便捷性与满载状态下的结构稳定性，料斗的容积设计适配日常车间废钢、边角料的单次转运量，整体尺寸符合车间通道、电梯的通行要求，铰接位置做了耐磨衬套的预留设计，提升长期使用的耐用性，所有配合位置均预留合理的装配公差，确保加工后可以顺利组装，模型完整还原了实际生产所需的所有结构细节，可直接用于工程出图、生产加工参考，也可作为物流搬运设备设计的参考案例。
