车载蓄电池固定安装支撑支架结构

　　车载蓄电池作为整车低压供电系统的核心储能部件，其安装固定结构的可靠性直接关系到整车电路系统的运行稳定性，这款蓄电池支架正是面向乘用车前舱蓄电池安装场景开发的专用承载构件，主要承担蓄电池的承载、限位与抗振防护功能，适配常规规格的铅酸启停蓄电池安装需求，可覆盖多数紧凑级家用车型的前舱蓄电池布置方案。从实际装车工况来看，车辆行驶过程中会持续受到来自路面的颠簸振动、加减速惯性冲击以及转向时的侧向力作用，蓄电池自身重量较大，若固定结构刚度不足，极易出现支架变形、蓄电池移位甚至接线端子松脱的故障，严重时还会因蓄电池晃动摩擦周边线束引发短路风险，因此该支架在设计阶段就将抗振性能与结构刚度作为核心指标。整体采用钣金冲压成型工艺制造，

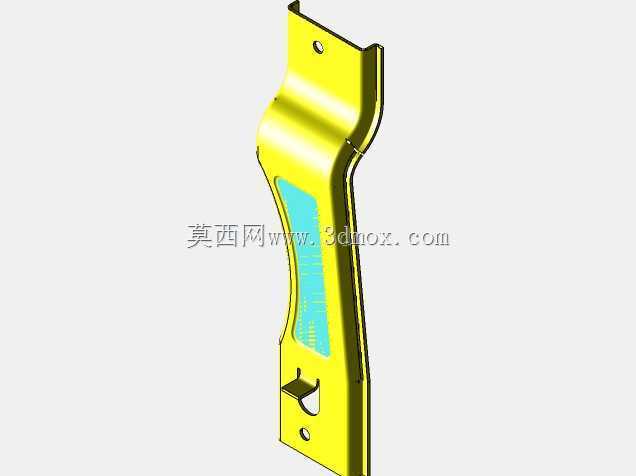

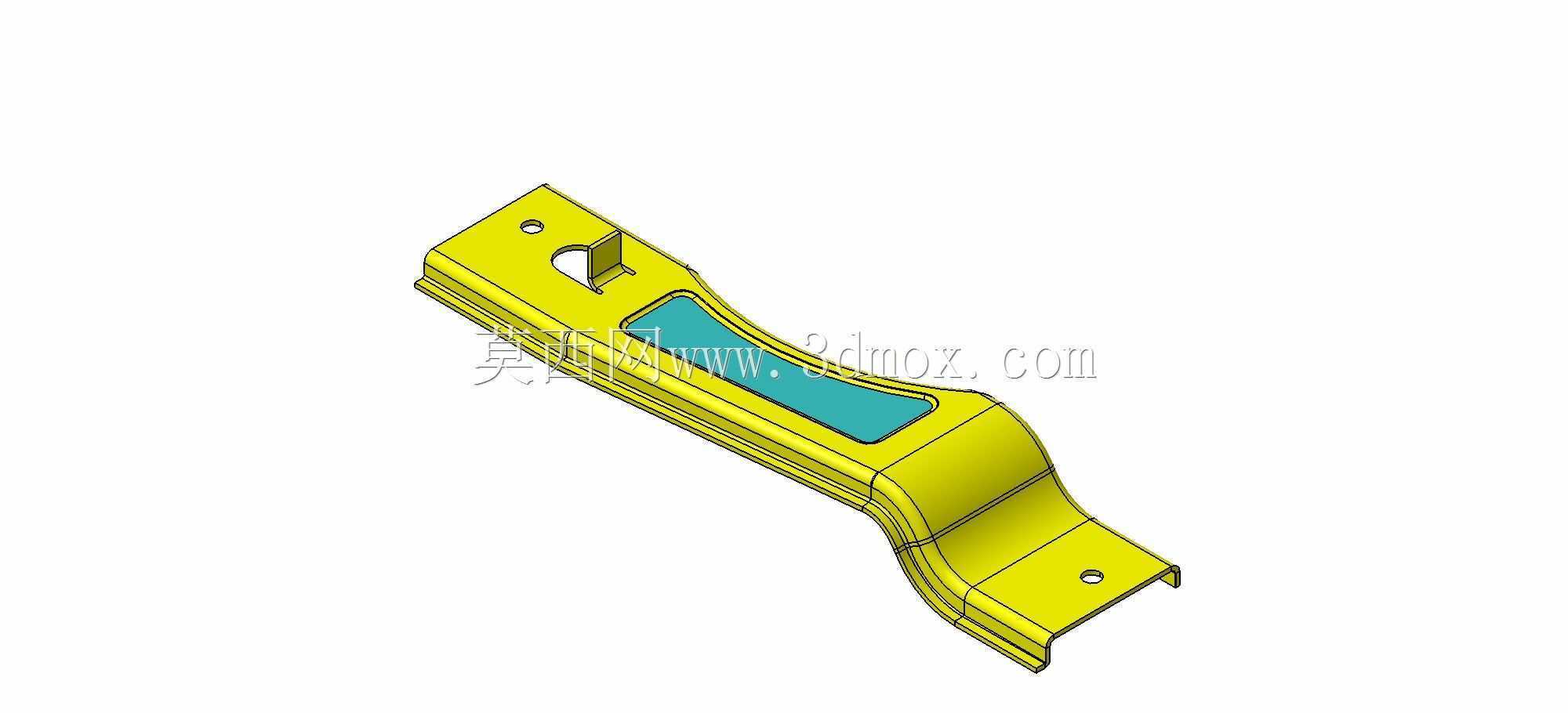

　　主体为弯折成型的长条形承载结构，沿长度方向设置有连续的加强筋结构，通过截面形状的优化提升整体抗弯刚度，无需额外增加料厚即可满足承载需求，有效平衡结构强度与零件自重。支架主体表面做了防腐防护处理，适配前舱多尘、易溅水、温度波动大的复杂工作环境，避免长期使用出现锈蚀失效。支架中部设置有内凹的限位槽结构，槽型尺寸与蓄电池底部的定位凸台完全匹配，安装时可直接实现蓄电池的快速定位，限制蓄电池在水平方向的窜动，两端预留的安装孔位分别对应车身前舱纵梁上的安装点与蓄电池压块的固定点，孔位公差控制在合理范围内，既保证装配时的对位便利性，又能避免装配后出现间隙导致的松动异响。设计过程中首先明确蓄电池的安装边界条件，包括蓄电池自身的外形尺寸、重量参数，

　　以及前舱安装区域的可用空间、周边零部件的避让要求，首先绘制二维安装轮廓时，就预留了足够的安全间隙，避免支架与周边的线束、管路、冷却部件产生运动干涉。草图绘制阶段通过直线与圆弧的组合勾勒出支架的展开轮廓，针对弯折区域预留了合理的折弯圆角，避免冲压成型时出现应力集中导致的开裂问题，拉伸成型后对安装孔位做了翻边强化处理，提升孔位的局部刚度，防止长期受振动载荷作用出现孔位变形、固定螺栓松脱的问题。针对支架上与蓄电池接触的支撑面，做了平面度公差要求，保证蓄电池安装后底面与支架充分接触，避免局部应力集中导致的蓄电池壳体破损。支架上还预留了线束固定卡扣的安装位，方便蓄电池周边的供电线束、传感器线束的规整固定，避免线束与支架锐边接触出现磨损。

　　从安装尺寸来看，支架的整体长度适配对应蓄电池的底部长度，宽度方向的限位尺寸与蓄电池底部宽度保持合理配合公差，安装孔的中心距完全匹配车身前舱预留的安装点坐标，无需对车身结构做额外修改即可实现直接装配，降低整车装配的工艺复杂度。在结构验证阶段，需要通过干涉检查确认支架在全行程振动工况下与周边部件的最小安全间隙，同时通过截面分析验证各截面的抗弯模量是否满足冲击载荷下的强度要求，针对弯折过渡区域、安装孔周边等应力集中位置，可通过增设小圆角、局部加强结构的方式优化应力分布，避免长期交变载荷作用下出现疲劳断裂。这类钣金类支架的设计不需要追求过度复杂的结构，核心是在有限的布置空间内，通过合理的截面形状设计、孔位布置、工艺优化，实现承载能力、装配便利性、生产成本三者的平衡，既要满足整车全生命周期内的使用可靠性要求，又要兼顾冲压加工的工艺性，减少不必要的工序，降低零件的制造成本。实际装车后，该支架除了承担蓄电池的静态承载作用外，在车辆发生正面碰撞或侧面碰撞时，还需要保证蓄电池不会发生过大的位移，避免侵入周边的安全部件或高压线路区域，因此在设计时也对碰撞工况下的结构变形模式做了相应考量，确保支架在受到冲击时能够按照预设的模式变形吸能，同时保持对蓄电池的基本固定能力，降低二次故障的发生概率。
