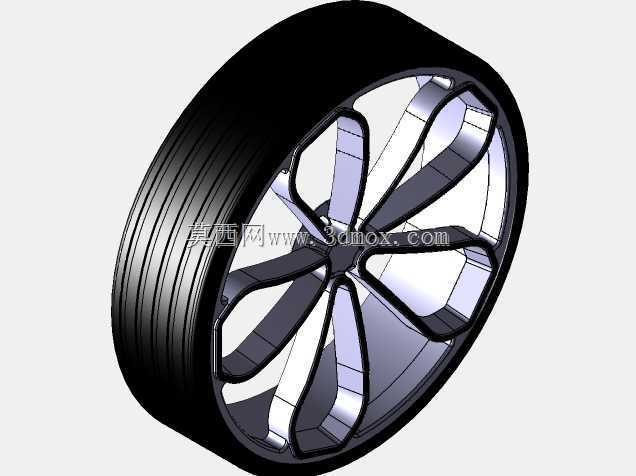

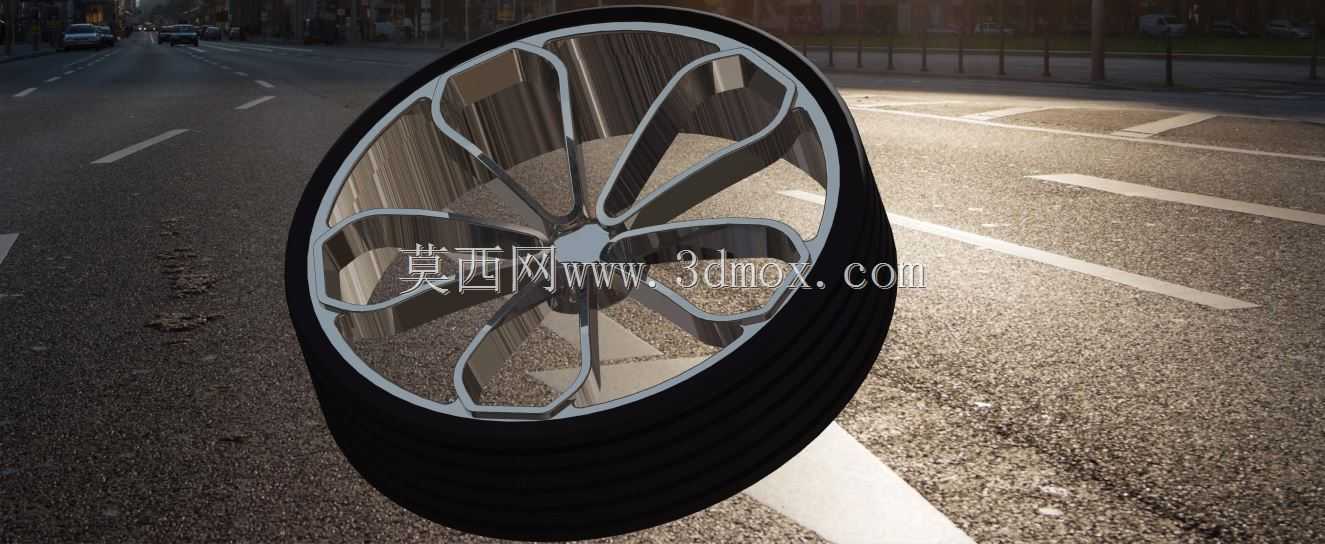

迈凯轮款多辐条轻量化合金轮毂结构

　　这款轮毂的结构设计首先围绕乘用车行驶工况的载荷边界展开，日常铺装路面行驶时，轮辋部分需要承担轮胎传递的垂直载荷、转弯时的侧向力矩以及加减速过程中的扭转冲击，因此在轮辋与辐条的连接过渡区域，全部采用大圆角平滑过渡设计，避免应力集中导致的疲劳开裂问题。从实际装车场景来看，这类多辐条造型的合金轮毂多用于高性能乘用车型，辐条的镂空设计并非单纯追求视觉效果，每一处镂空的轮廓走向都经过受力路径优化，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料厚度，最终实现簧下质量的降低，而簧下质量的减轻能够直接提升悬挂系统的响应速度，改善车轮对路面颠簸的过滤表现，同时减少传动系统的无效载荷损耗。

　　设计过程中首先确定的是安装基准面，也就是轮毂与车轴法兰贴合的安装盘平面，这个平面的平面度公差需要控制在极小的范围内，否则装车后会出现车轮跳动、高速抖动的问题；安装孔的节圆直径严格匹配对应车型的轴头参数，中心定位孔的尺寸与轴头凸缘为过渡配合，保证装车时的同轴度，避免出现动平衡偏差。轮辋的宽度、直径参数对应适配的轮胎规格，轮辋的胎圈座角度符合通用乘用车轮胎的安装标准，能够保证轮胎充气后与轮辋紧密贴合，不会在高速行驶或者大侧向力工况下出现脱圈风险。

　　辐条的造型采用不对称的多辐分叉设计，每根辐条从中心安装盘向外延伸至轮辋边缘的过程中，截面厚度逐渐变化，靠近安装盘的位置截面更厚，承担主要的载荷传递作用，靠近轮辋的位置适当收窄，配合镂空结构实现重量控制。辐条背面预留了平衡块的安装空间，同时不会与刹车卡钳产生运动干涉，这一点在设计阶段就需要做运动包络校核，保证车轮在最大转向角度、悬挂最大压缩行程时，轮毂辐条与卡钳、减震器、翼子板内衬之间都留有足够的安全间隙。气门嘴的安装位置设置在两根辐条之间的轮辋区域，既方便充气操作，也不会因为辐条的遮挡影响胎压传感器的信号传输。

　　从材料应用的角度，这类合金轮毂一般采用铸造铝合金材质，部分高性能版本会采用锻造工艺，不同工艺对应的壁厚设计会有细微调整，铸造版本的壁厚会适当增加以保证材料致密度不足带来的强度缺口，锻造版本则可以在相同强度要求下做更薄的壁厚设计，进一步降低重量。轮毂的表面处理需要考虑日常行驶中的砂石冲击、雨水腐蚀，因此辐条表面的涂层附着力、耐候性都有对应的工程要求，避免长期使用后出现涂层脱落、基材腐蚀的问题。

　　在实际的三维建模过程中，需要先搭建整体的参数化骨架，确定安装盘、轮辋、辐条的基准位置，再通过曲面建模构建辐条的流线型轮廓，所有的过渡曲面都需要保证曲率连续，避免后续加工或者铸造过程中出现应力集中的尖角。完成主体结构后，还需要对安装孔、气门嘴孔、轮辋的胎圈座等细节特征做精细化处理，这些特征直接影响后续的装车适配性，不能有尺寸偏差。建模完成后可以通过有限元分析模拟径向载荷、弯曲载荷、冲击载荷下的应力分布，对应力集中的区域做局部加厚或者圆角调整，保证结构强度满足行业测试标准的要求。

　　这类轮毂的设计除了满足结构强度、安装适配的基础要求外，辐条的造型走向也会影响刹车系统的散热效率，镂空的间隙能够让行驶中的气流直接穿过辐条区域，带走刹车卡钳和刹车盘工作产生的热量，避免长时间制动后出现热衰减，提升行驶安全性。轮辋的边缘设计有凸起的保护筋，在轮胎受到侧向挤压的时候，能够先于轮胎胎侧接触路肩，减少胎壁被划伤、鼓包的概率，这也是日常使用场景中非常实用的结构设计。
