外燃式斯特林动力装置结构设计

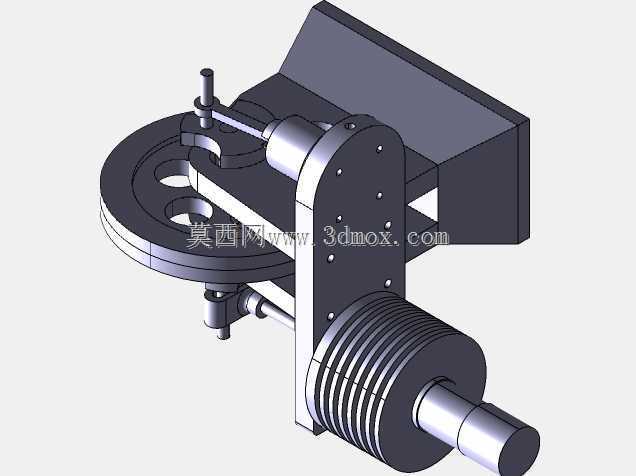

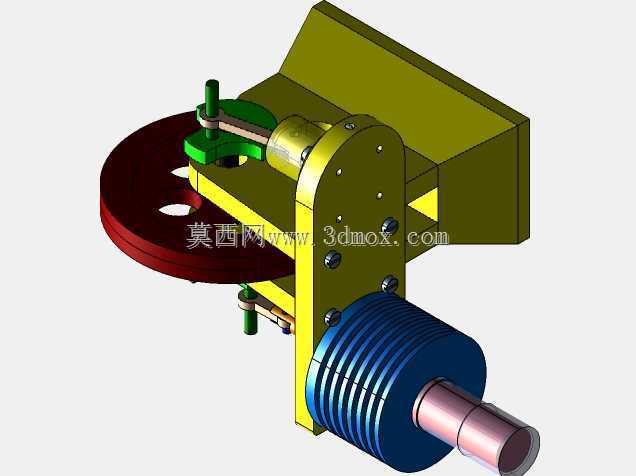

　　在分布式小型供能、教学演示装置、低品位热能回收场景中，斯特林发动机凭借外燃循环的特性，始终占据不可替代的应用位置。这套三维结构完整还原了摆式结构斯特林发动机的核心传动与换热逻辑，没有冗余的装饰性结构，所有部件的尺寸边界都围绕实际装配与运行需求设定。从安装边界来看，整套装置的动力输出端采用同轴圆柱轴伸设计，轴径与带散热鳍片的冷缸端面保持同轴度公差要求，安装时可直接通过动力端的连接法兰对接负载端，不需要额外设计转接结构，整体横向安装尺寸控制在紧凑区间，适配桌面级教学台架、小型余热回收试验台的安装空间，不会出现与周边管线、固定架干涉的问题。

　　设计思路上没有追求高参数的功率输出，而是优先保证循环过程的气密性与传动环节的低损耗。冷缸部分采用密集环形散热鳍片结构，鳍片的间距、厚度都经过热交换效率校核，能在自然对流条件下快速带走冷腔侧的热量，维持冷、热腔之间足够的温度差，这是斯特林循环能够持续做功的核心前提。热腔端直接对接外部热源，连接部位采用平面密封结构，避免工质泄漏导致循环压力不足。传动环节采用曲柄滑块配合摆臂的结构，将动力活塞的往复直线运动转化为飞轮端的旋转运动，飞轮本身的轮缘做了加厚处理，依靠自身转动惯量平滑循环过程中的扭矩波动，让输出转速更稳定，不会出现做功冲程转速突升、回程转速骤降的卡顿问题。

　　实际使用过程中，这套结构不需要复杂的辅助系统，只要热腔端达到足够的温度差，就能自主启动运行，不需要额外的启动电机带动，非常适合用于热力学原理演示，让观察者直观看到外燃循环的能量转化过程；在低品位余热回收场景中，可直接对接工业余热、太阳能集热等低品位热源，将原本废弃的热能转化为旋转机械能，驱动小型发电机、水泵等微功率负载。结构上所有连接部位都采用标准紧固件装配，没有焊接、铆接等不可拆卸结构，日常维护时可以快速拆解清理换热面的积灰、更换密封件，不需要专用工装。

　　从部件配合细节来看，摆臂与活塞连杆的连接部位采用小直径销轴配合，销轴两端做了防脱限位，运行过程中不会出现销轴窜出脱落的问题；飞轮与曲轴的连接采用平键周向定位，保证扭矩传递可靠，同时方便拆卸调整曲轴相位。整套结构的支撑框架采用弯折板式结构，既保证了足够的支撑刚度，避免运行过程中出现共振抖动，又尽可能控制了整体重量，方便搬运与台架固定。冷缸与热腔的连接气道做了平滑过渡处理，减少工质流动过程中的阻力损失，提升循环效率。不同于内燃机需要精准的配气正时、燃油喷射系统，这套斯特林动力装置的结构逻辑更简单，对热源的适应性更强，只要存在稳定的温度差就能持续输出动力，在偏远地区的小型供能、科普教育装备、特种场景低功率动力源领域都有明确的应用价值。建模过程中所有配合面都预留了合理的装配间隙，既不会因为间隙过大导致工质泄漏，也不会因为间隙过小出现热胀冷缩后的运动卡滞，完全符合实际加工装配的工艺要求，可直接作为结构优化、样机试制的参考基础。
