交流稳压器用合金支撑连接构件

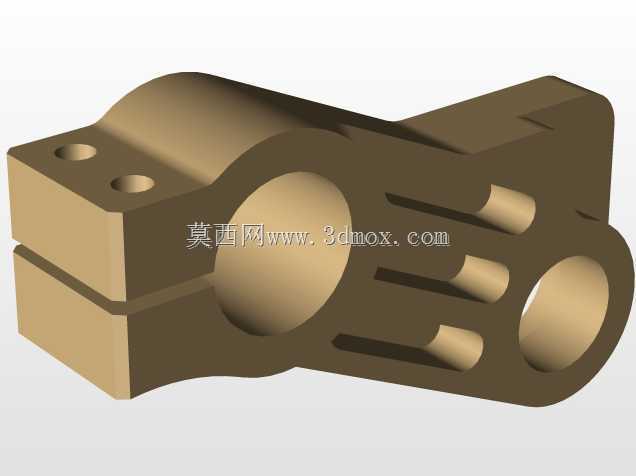

　　交流稳压器作为电力输配末端稳压调控的核心设备，其内部构件的连接可靠性直接决定整机运行的抗振性能与长期稳定性，这款合金支撑构件正是为稳压器内部核心调压组件的安装固定设计的专用支撑件。在实际的稳压器装配场景中，该构件承担着双重连接功能：一侧的筒状夹持结构用于套接固定调压模块的圆柱形转轴端，为转轴提供径向支撑限位，避免调压过程中转轴出现径向窜动，保障碳刷与调压绕组的接触压力始终处于合理区间；另一侧的带孔安装平面则通过紧固件与稳压器的金属安装机架锁紧，将调压模块工作时产生的振动与载荷直接传递到机架主体，减少模块自身的受力形变。

　　从结构设计逻辑来看，该构件采用一体化铸造成型后做精加工处理，材质选用高强度耐磨合金，兼顾支撑刚性与耐磨性能，适配稳压器长期连续运行的工况需求。构件中部的大直径通孔为转轴穿装位，孔壁预留了足够的加工余量，可根据实际选配的转轴直径做精镗调整，保证与转轴的配合间隙控制在0.02mm以内，既避免间隙过大导致的转轴晃动，也防止间隙过小造成的装配卡滞、转动阻力过大问题。安装平面上设置的两个同轴定位销孔，装配时可先穿入定位销完成构件与机架的位置预固定，再锁紧安装螺栓，能有效降低装配错位风险，保障转轴与调压绕组的同轴度公差符合设计要求。

　　构件侧面开设的三道平行通槽是设计中的减重与应力释放结构，在不降低整体支撑刚性的前提下，既减少了合金材料的用量，也能让构件在承受交变载荷时通过槽位的微小形变释放内部应力，避免长期受力出现应力集中导致的开裂问题；同时通槽也为调压模块的连接导线预留了走线空间，导线可顺着槽位排布固定，避免内部走线杂乱与运动部件发生剐蹭磨损。构件端部的小直径通孔为辅助安装位，可用于固定调压模块的位置检测传感器支架，让传感器的检测端与转轴端部的触发块保持精准的位置对应，保障调压位置信号采集的准确性。

　　在安装边界方面，该构件的整体外轮廓尺寸适配中小功率交流稳压器的内部安装空间，安装平面的孔位间距符合行业通用的稳压器机架安装孔位标准，可直接替换同类型老旧稳压器中出现磨损、开裂的原有支撑构件，无需对机架做额外的打孔改装。筒状夹持结构的轴向长度经过精准核算，既能够为转轴提供足够的支撑接触长度，降低接触面的压强减少磨损，也不会占用过多的轴向空间，避免与周边的绕组、接线端子等部件发生干涉。构件的所有棱边都做了R1.5的圆角处理，避免装配过程中锐边划伤操作人员或划破导线绝缘层，同时也能减少边角处的应力集中，提升构件的抗疲劳强度。

　　从实际工况适配角度，该合金构件的表面做了氧化防锈处理，可适应稳压器内部因长期通电升温产生的温热环境，不会轻易出现锈蚀卡滞的问题，保障转轴在调压过程中转动顺畅。在稳压器出现负载短路、过载冲击等极端工况时，该构件的高强度结构可承受转轴传递的瞬时冲击载荷，不会出现断裂失效，为调压模块提供可靠的支撑防护，避免因支撑件损坏导致调压模块错位、碳刷与绕组接触不良引发的设备故障。
