便携式剪叉式液压摩托车升降维修架

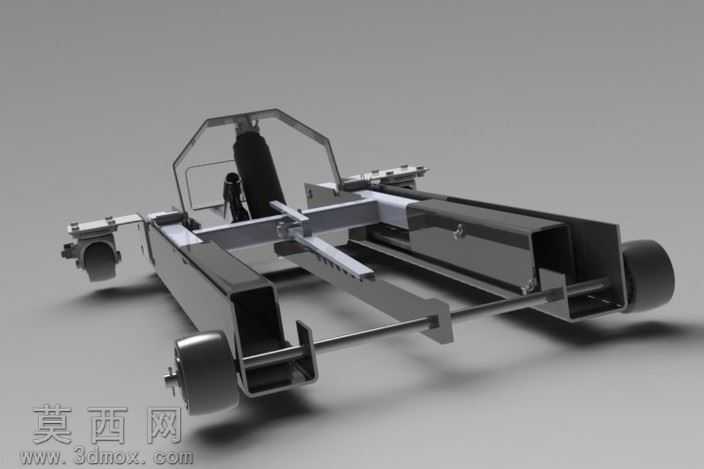

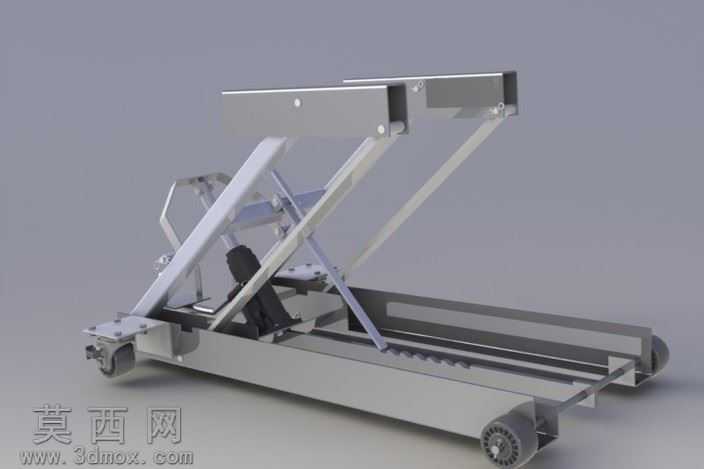

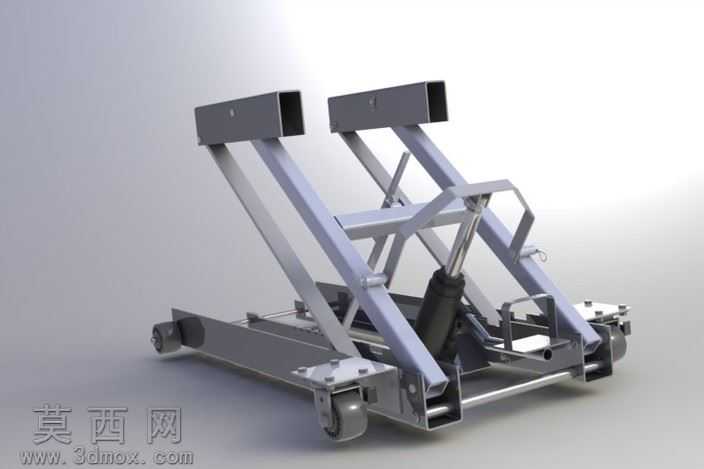

本作品是一款面向摩托车维修场景设计的便携式剪叉式液压升降架，采用SolidWorks完成全参数化三维建模与装配验证，是创作者在校学习阶段完成的首个机械结构设计项目。建模过程中，创作者首先围绕摩托车维修的实际作业需求确定核心参数，以适配常规民用摩托车的底部支撑点位与整备重量为目标，规划整体结构的尺寸边界，确保设备在收纳状态下具备小巧的体积，方便在维修车间、个人车库等场景灵活移动与存放。整体结构采用对称式剪叉连杆布局，两组平行布置的剪叉臂通过中部铰接轴连接，底部框架集成四个带刹车功能的万向脚轮，可实现设备的自由推移与作业时的位置锁定；底部框架预留液压油缸安装位，采用单作用手动液压油缸作为动力输出部件，油缸上端与剪叉臂的中部驱动点位铰接，通过手动压杆驱动油缸活塞杆伸出，即可带动剪叉臂完成举升动作，油缸自带的泄压阀可控制升降架平稳下降，避免作业过程中出现骤降风险。上部支撑端设置两组可横向调节间距的矩形托臂，托臂表面预留防滑安装孔位，可根据不同车型的底部车架宽度调整支撑位置，确保举升时车辆受力均匀，不会出现侧翻滑脱的问题。建模阶段对所有铰接点位、运动干涉情况进行了完整的装配体仿真验证，确保剪叉臂在最低位与最高位的全行程运动中，各部件不会出现碰撞卡滞，连杆的受力角度经过反复调整，让液压油缸的输出力能够高效转化为举升力矩，降低手动操作的施力强度。材质渲染阶段，对剪叉臂、底部框架等承重部件赋予哑光金属钢材材质，模拟工业钢材经喷塑处理后的磨砂质感，对液压油缸的活塞杆部分赋予抛光金属材质，还原镀铬部件的光亮金属质感，对脚轮的滚轮部分赋予硬质橡胶材质，对操作手柄部分赋予防滑塑料材质，通过光影渲染还原设备在真实车间环境下的视觉效果，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑了民用维修场景的使用痛点，摒弃了大型举升机的复杂结构与固定安装要求，通过轻量化的剪叉结构与手动液压驱动方案，让设备兼具便携性与足够的举升能力，可满足摩托车日常保养、轮胎更换、底部部件检修等多种作业需求，整体结构简洁可靠，加工装配难度低，具备较强的实际落地可行性。
