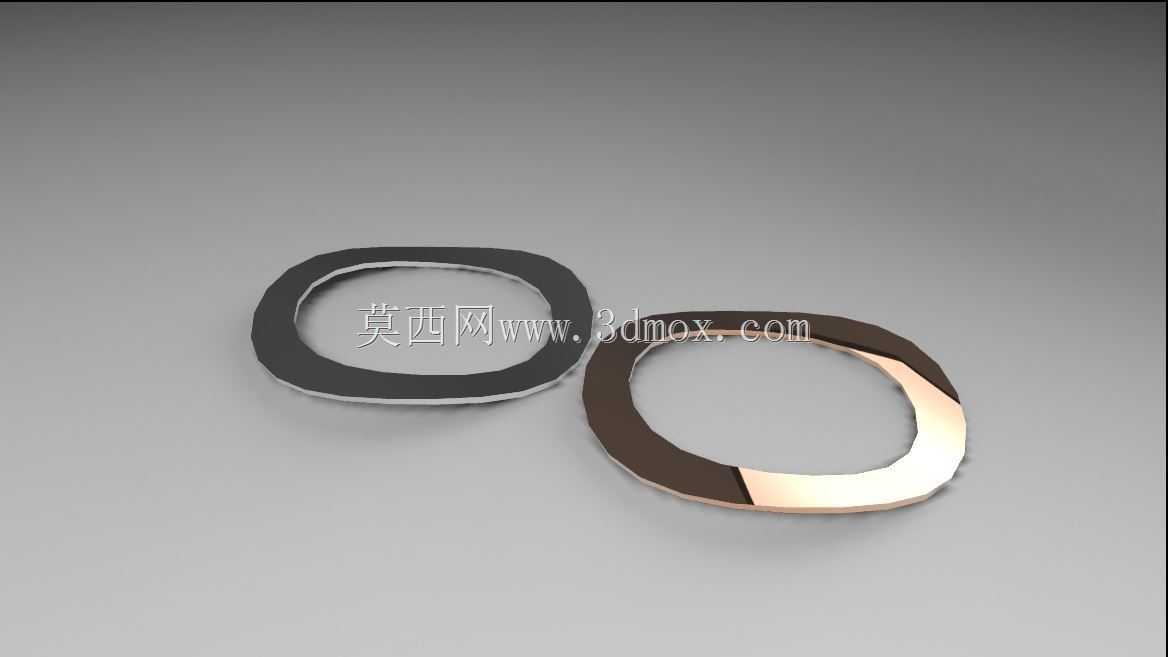

弧形密封垫圈结构设计方案

　　在流体管路连接、异形安装面密封、精密设备装配场景中，常规平垫圈往往无法适配非平面安装基面的密封与载荷分散需求，这类弧形垫圈正是针对这类特殊安装工况开发的结构件。从实际应用场景来看，这类弧形垫圈常被用在存在弧度偏差的管路法兰对接面、曲面壳体的紧固件连接位置、以及需要补偿安装面形位公差的精密设备装配环节，相比平垫圈，它能更好地贴合弧形安装基面，避免局部应力集中导致的密封失效、紧固件松动问题。

　　从功能特性上看，这款弧形垫圈首先承担的是载荷分散作用，当紧固件锁紧时，弧形的接触面能将螺栓的预紧力均匀传导到弧形安装基面上，不会像平垫圈那样在曲面接触时出现边缘点接触、局部压应力过大损伤基材表面的问题；其次是辅助密封作用，贴合度更高的接触面能填充安装面的微小弧度间隙，配合密封胶或者密封涂层使用时，能大幅降低介质渗漏的概率；另外它还具备一定的防松补偿能力，弧形结构自身的微量形变可以抵消设备运行中产生的小幅振动冲击，维持紧固件的预紧力稳定，减少松动故障的发生。

　　在设计思路上，这款垫圈的弧度参数是核心设计点，首先要匹配对应安装位置的基面曲率，保证安装后垫圈与基面的接触面积达到85%以上，避免出现局部悬空；其次垫圈的截面厚度做了渐变处理，在弧度弯折的位置适当增加厚度，避免锁紧时该位置出现应力集中导致的塑性变形，而在平直过渡段则保持常规厚度，控制整体重量与材料成本；垫圈的内外径尺寸则是匹配对应规格的紧固件设计，内径比配套螺栓的公称直径大0.2-0.5mm，保证螺栓能顺利穿过，同时不会因为间隙过大导致预紧力偏移，外径则根据安装面的承压范围设计，保证承压面的压应力在基材的许用压应力范围内，避免压伤安装基材。

　　从安装边界来看，这款弧形垫圈对安装空间的要求不高，整体厚度比同规格平垫圈厚0.3mm左右，安装时不需要额外扩大安装沉孔的尺寸，只需要保证安装基面的弧度与垫圈弧度偏差在±0.1mm以内即可；安装过程中不需要额外的专用工具，使用常规的紧固件锁紧工具就能完成装配，锁紧时需要按照对角顺序逐步拧紧螺栓，避免单侧受力导致垫圈移位、弧度贴合不良。另外在选型时需要注意，不同曲率的垫圈不能混用，哪怕是相同公称直径的紧固件，如果安装基面的曲率不同，强行使用不匹配的弧形垫圈反而会导致接触面积不足，密封与载荷分散效果还不如普通平垫圈。

　　在实际工程应用中，这类弧形垫圈还常被用在汽车曲面覆盖件的连接、卫浴产品的弧形管路对接、异形机箱的紧固件装配等场景，相比定制异形密封件，这类标准化的弧形垫圈成本更低，装配效率更高，同时能满足大部分中低压工况下的密封与紧固需求。建模过程中需要重点控制弧度的连续性，避免出现折线拐点，否则会导致安装时出现局部间隙，影响使用效果；同时垫圈的边缘做了微小的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者安装基面的涂层。
