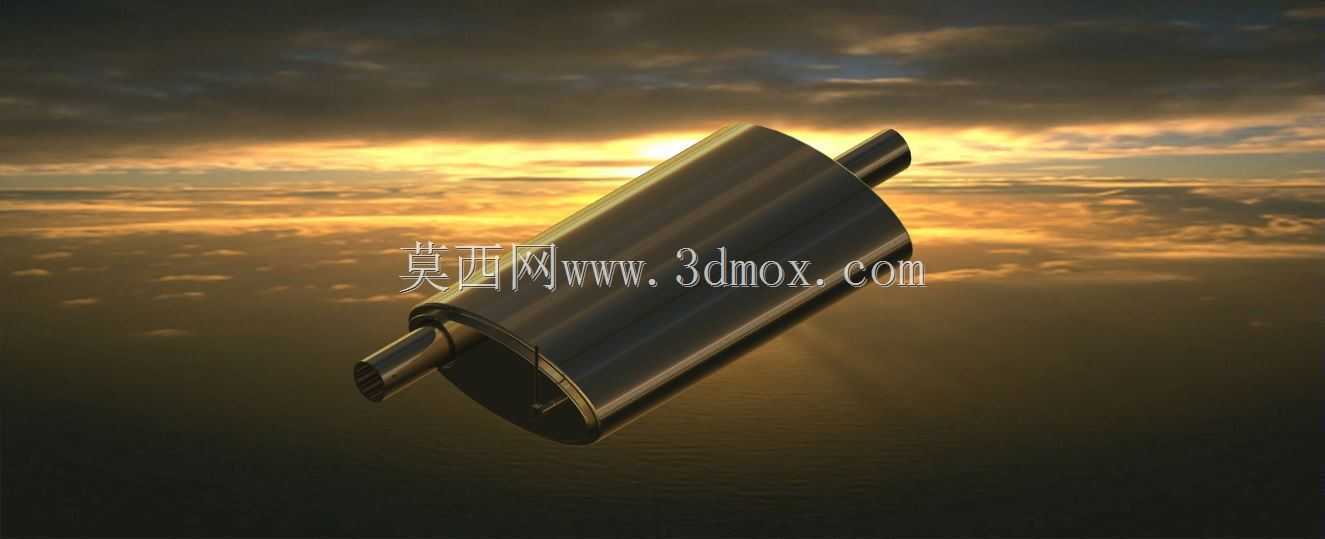

三腔穿孔管铝材排气消声装置结构设计

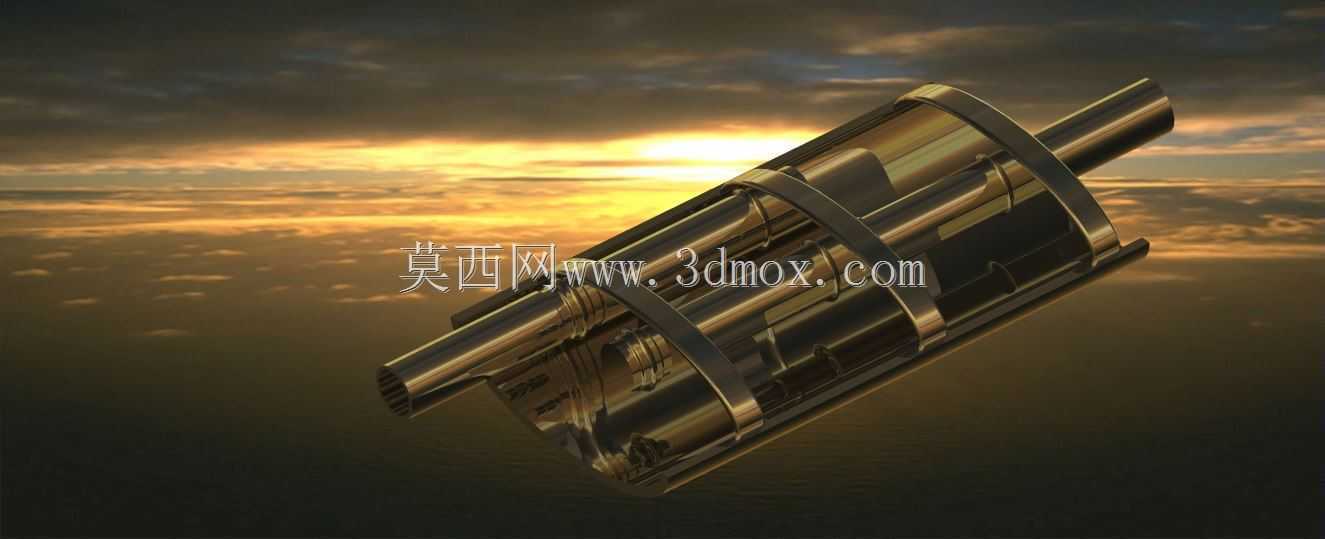

　　对配套设备的轻量化设计有明确助力。结构设计层面采用三个串联的膨胀腔室布局，通过腔室之间的截面突变实现声波的反射与干涉衰减，内部穿设的导流穿孔管并非等径直通结构，而是根据不同腔室的消声频段匹配对应的穿孔率与孔径参数：靠近进气端的第一腔室穿孔率控制在8%左右，主要针对高频排气喷流噪声进行初步耗散，穿孔方向避开气流直吹路径，减少气流再生噪声的产生；中间腔室作为核心消声段，穿孔率提升至15%，同时在管段外壁设置环形导流凸台，打乱气流在腔室内的流动路径，延长中低频声波的传播路径，通过多次壁面反射耗散声能；靠近出气端的第三腔室穿孔率回落至10%，配合腔室端部的锥形导流结构，对经过前两级衰减的气流进行整流，降低出气端的气流紊流度，在各类搭载内燃机的动力设备排气系统设计中，排气消声部件是兼顾排气背压控制与噪声衰减的核心功能件，本次设计的三腔结构消声装置，主要面向中小排量动力设备的排气末端降噪需求，适配非道路移动机械、小型发电机组以及乘用车辆改装类排气系统的配套使用场景，可在不显著提升排气阻力的前提下，完成中低频段排气噪声的针对性衰减。从实际工况适配角度出发，这类消声装置需要长期耐受排气气流的高温冲刷，同时承受整车或设备运行过程中的振动载荷，因此主体结构选用铝材作为加工基材，一方面利用铝材优异的导热性能快速散逸排气携带的热量，降低消声器表面及周边部件的热负荷，另一方面铝材的密度远低于传统钢制消声构件，能有效降低排气系统的整体重量，

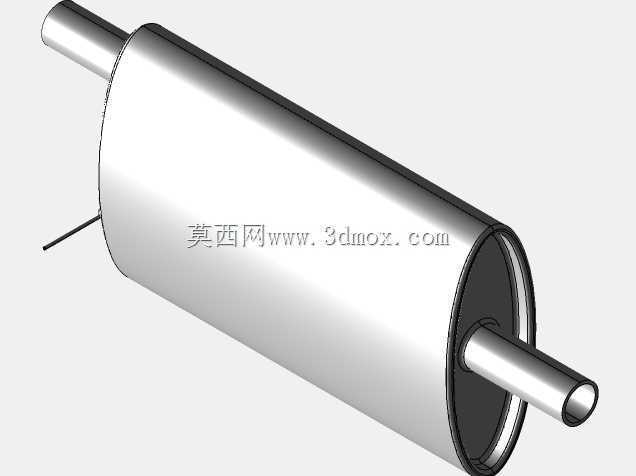

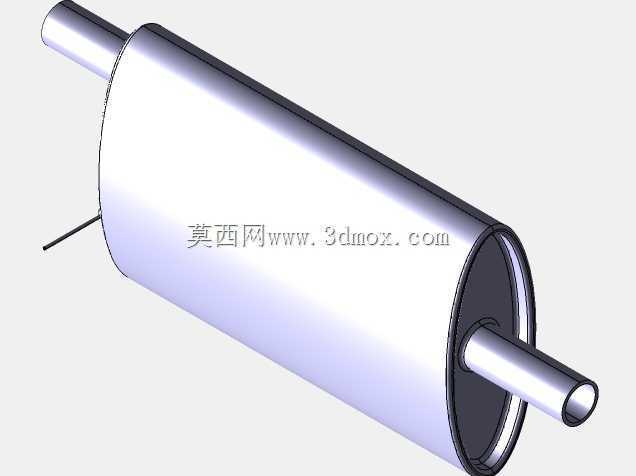

　　避免出口处产生二次喷射噪声。外形尺寸与安装边界的设定上，整体采用圆柱状筒体结构，筒体直径根据配套动力的排气流量确定，常规适配1.0-2.0L排量动力的版本筒体直径控制在140mm，筒体总长度控制在320mm，进出气端的连接管采用同径设计，管径为51mm，连接管伸出筒体端面的长度预留45mm的装配余量，可直接适配标准卡箍连接结构，无需额外制作转接接头。筒体两端的端盖采用旋压收口工艺与筒体主体连接，相比传统焊接结构，旋压连接的密封一致性更好，同时能避免焊接热变形导致的内部穿孔管位置偏移，保证各腔室的容积精度控制在设计值的±3%以内。安装固定点设置在筒体中部的两个环形抱箍安装位，两个安装位的中心距为120mm，

　　安装位处的筒体壁面做局部加厚处理，厚度从常规的1.5mm提升至2.5mm，避免长期振动导致的固定点开裂问题。从实际使用的性能匹配角度，设计过程中需要平衡消声量与排气背压的矛盾关系：如果一味提升消声量而缩小穿孔管的通流面积，会导致排气背压过高，直接影响动力设备的输出效率，甚至造成发动机排气门过早烧蚀等故障；如果通流面积过大、腔室分隔不合理，则无法达到预期的降噪效果。因此在结构建模阶段，就需要对内部气流的流动路径进行反复校核，确保穿孔的总通流面积不小于进出气管通流面积的1.2倍，同时三个腔室的容积按照1:1.4:0.8的比例进行分配，让不同频段的噪声都能在对应腔室内得到有效衰减。铝材的选用除了轻量化与导热优势外，还具备较好的抗腐蚀性能，

　　在常规使用环境下无需额外做表面防腐处理，就能耐受排气冷凝水的腐蚀，相比普通碳钢材质的消声器，使用寿命可提升40%以上。内部穿孔管的孔边均做去毛刺处理，避免孔边的尖锐结构在高速气流长期冲刷下产生疲劳脱落，同时减少气流穿过孔位时产生的涡流噪声。在安装适配性上，该结构的消声装置可根据不同配套设备的安装空间调整进出气管的朝向，建模过程中进出气管与筒体的连接采用参数化设计，可快速调整连接管的偏转角度，适配不同底盘布局的安装需求，无需重新进行主体结构的建模工作，能大幅缩短不同配套场景下的设计改型周期。对于结构设计从业者而言，这类消声构件的建模重点不在于复杂曲面的构建，而在于内部参数的精准匹配：每一个腔室的长度、穿孔的孔径与分布密度、导流结构的角度，都会直接影响最终的使用性能，建模过程中需要严格按照声学计算的结果进行参数化建模，保证所有结构尺寸的精度，避免因建模误差导致实际产品的消声性能与设计目标出现偏差。同时需要考虑实际加工工艺的可行性，比如铝材的焊接变形量、旋压工艺的收口极限、穿孔加工的工艺可达性，所有结构设计都要匹配现有量产加工工艺，避免出现设计完成后无法批量生产的问题。
