金属滚花尖顶定位柱塞三维结构设计

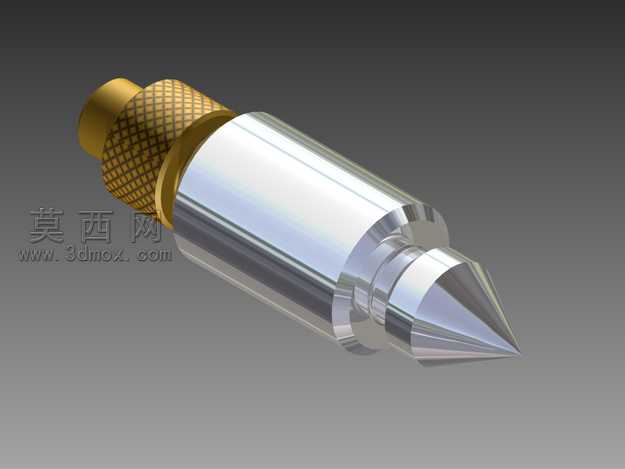

本作品为金属定位柱塞的三维建模设计，整体采用同轴回转体结构布局，建模阶段通过草图绘制截面轮廓后旋转生成主体基体，再针对不同功能区域分别进行特征细化。尾部操作段采用网纹滚花结构设计，建模时通过阵列菱形凸起纹理模拟真实滚花的防滑触感，材质赋予黄铜金属属性，呈现暖金色金属光泽，同时添加细微的表面磨砂质感还原滚花加工后的粗糙肌理。中间主体段为光滑圆柱结构，建模时保证圆柱面的同轴度公差，材质赋予抛光不锈钢属性，通过调整反射参数模拟镀铬金属的镜面高光效果，表面添加极细微的划痕纹理提升真实感，过渡区域设计阶梯轴肩结构，既起到装配限位作用，也通过倒角特征避免锐边应力集中。前端工作段为锥形尖顶结构，锥角经过合理设计保证定位接触时的精准度，锥面与圆柱主体的衔接处做圆弧过渡处理，尖顶部分做微小倒钝避免尖锐边缘破损，材质同样采用高硬度不锈钢属性，渲染阶段通过三点布光方案突出金属零件的明暗层次，主光源从侧上方照射勾勒出回转体的轮廓高光，辅助光源补光消除暗部死黑，环境光添加HDR环境贴图让金属反射更具真实质感，整体结构兼顾手动操作的防滑便利性与定位工作的结构稳定性，各部分特征衔接流畅，尺寸比例符合常规五金定位件的设计规范，可直接用于装配验证、产品演示或加工参考。
