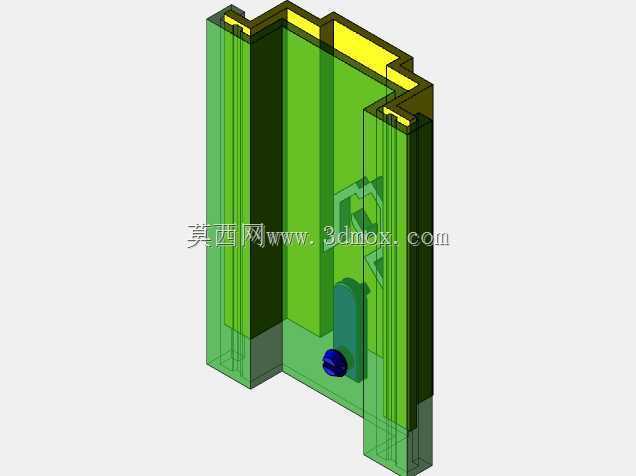

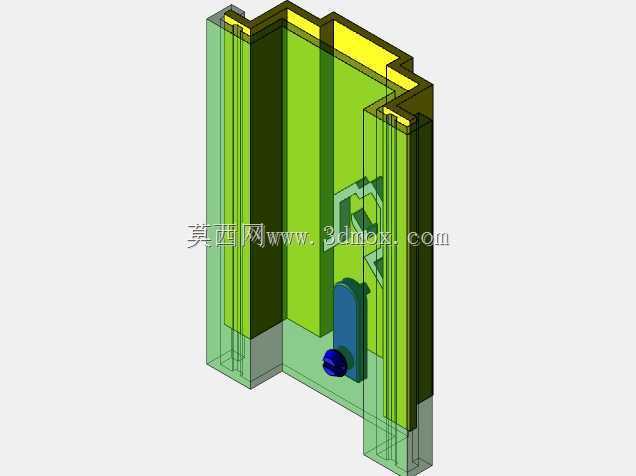

交流稳压器舱盖推压解锁执行结构

　　在中小功率交流稳压器的柜体结构设计中，舱盖的启闭执行结构直接影响设备日常运维的操作效率与内部元件的防护可靠性，这套推压结构正是针对壁挂式、柜式交流稳压器侧开检修舱盖的解锁需求开发的直线执行组件，适配厚度1.2-2.0mm的冷轧钢板柜体安装场景，也可兼容同厚度的SMC复合材料绝缘柜体。从实际应用场景来看，交流稳压器多部署在工业车间配电侧、楼宇弱电井、通信基站供电柜旁，运维人员开展碳刷磨损检查、调压线圈清灰、稳压模块更换作业时，无需携带额外工具，单指按压外露的推压端即可完成舱盖解锁，相比传统的螺丝固定、转舌锁结构，能大幅缩短应急检修的操作时长，同时避免螺丝掉落至柜体内部引发电路短路的风险。

　　这套推压结构的功能逻辑围绕直线位移的行程转化设计，按压端的受力行程控制在8mm，刚好匹配常规成年人指腹的按压深度，不会出现行程过短导致误触解锁、或是行程过长按压费力的问题。结构内部集成了复位弹性元件，当外部按压力撤销后，推压块会自动回归初始锁止位置，舱盖闭合时无需额外对位操作，推压块前端的斜面会在舱盖扣合过程中被动回缩，待舱盖完全到位后自动弹出卡入舱盖的锁止槽，完成舱盖的自动锁止，全程无需额外操作锁具。

　　设计阶段首先明确了安装边界约束，整个推压组件采用嵌入式安装逻辑，嵌入柜体侧壁的安装槽深度为22mm，外露部分仅保留直径12mm的圆形按压端，突出柜体表面的高度控制在3mm以内，既不会因为突出过多在设备搬运、安装过程中发生磕碰损坏，也不会因为突出量过小导致运维人员难以找到按压位置。安装槽的侧边预留了2个直径3.2mm的螺丝固定孔，孔距为28mm，适配常规的M3自攻螺丝固定，不需要在柜体上额外加工复杂的异形定位结构，普通钣金冲压工序即可完成安装位的加工，能有效降低柜体的加工成本。

　　结构的导向部分采用了双侧凸轨与柜体安装槽的凹槽配合设计，凸轨与凹槽的配合间隙控制在0.15mm，既保证推压块往复运动过程中不会出现卡滞、偏斜的问题，也不会因为间隙过大导致推压块晃动产生异响。推压块前端的锁止头采用了圆弧过渡设计，锁止深度为4mm，能提供足够的锁止力抵御柜体内部元件工作产生的持续振动，避免设备运行过程中舱盖自行松脱；同时圆弧面的设计能保证在解锁按压过程中，锁止头能顺畅从舱盖锁止槽中滑出，不会出现结构卡滞导致无法解锁的问题。

　　从材料选型的角度考虑，推压块主体采用耐磨POM材质加工，具备良好的自润滑特性，长期往复运动不需要额外添加润滑脂，避免润滑脂挥发沾附灰尘影响内部电气元件的绝缘性能；复位元件采用304不锈钢材质的圆柱弹簧，弹簧刚度经过反复调校，按压力控制在15N左右，既不会因为按压力过大导致操作费力，也不会因为弹力过小导致锁止不可靠。整个结构没有复杂的异形曲面，所有特征都可以通过注塑模具一次成型，批量生产的良率能控制在99%以上，适合稳压器批量生产时的配套采购。

　　在实际安装验证过程中，这套结构能适应-20℃到60℃的工作环境温度，覆盖国内绝大多数地区的配电设备工作环境要求，不会因为低温导致塑料件脆化、或是高温导致塑料件变形失效。结构的运动部件之间没有外露的缝隙，能达到IP40的防护等级，可以阻挡直径大于1mm的灰尘、杂物进入结构内部导致运动卡滞，适配稳压器设备的整体防护要求。针对不同尺寸的稳压器舱盖，这套推压结构可以根据舱盖的重量调整弹簧刚度参数，不需要修改整体安装尺寸，就能适配0.5kg到3kg重量的舱盖锁止需求，具备较强的通用性，可以在同系列不同功率等级的稳压器产品上通用，减少企业的零部件种类，降低供应链管理成本。
