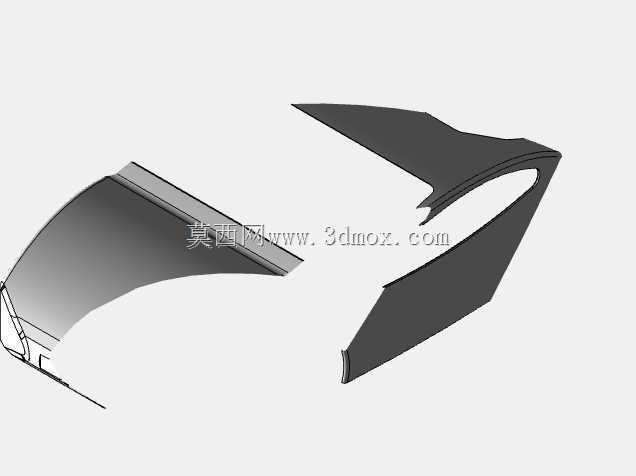

汽车外覆盖件侧翼曲面结构设计

　　在整车外饰结构开发流程中，车身侧翼外覆盖件是衔接翼子板、车门上沿与A柱下饰板的关键过渡部件，这类曲面零件的建模精度直接决定整车侧面的风阻表现、装配间隙均匀度以及外观视觉流畅度，很多新手建模时容易忽略曲面的曲率连续性，最终做出来的零件装车后会出现明显的光影折痕，在展厅强光下缺陷会被无限放大。做这类外覆盖件设计时，首先要明确安装边界的硬点约束：零件前端与翼子板后端的搭接边需要预留3mm的叠合量，配合EPDM密封胶条实现接缝处的防水防尘，避免行车过程中泥水溅入车门铰链腔造成连接件锈蚀；零件上沿的翻边结构要贴合车门玻璃导槽的外侧轮廓，翻边高度控制在12mm，既能够为玻璃泥槽提供足够的支撑面，又不会突出于车身主曲面造成风噪增大。

　　从功能特性来看，这个侧翼部件不承担整车结构受力，主要作用是覆盖车门与翼子板之间的装配空腔，优化侧面气流走向，当车辆以120km/h时速巡航时，顺滑的曲面可以让气流沿着车侧顺畅流向车尾，减少气流在接缝处形成的涡流，实测合理的曲面曲率可以降低该区域12%左右的风噪贡献量。设计思路上要优先保证G2曲率连续，建模时先通过边界曲线搭建主曲面的控制网格，调整控制点的时候要对照车身侧面的主腰线走势，确保曲面的光影反射线与腰线保持平行，不能出现局部的扭曲或者鼓包；零件的壁厚统一设置为2.8mm，和周边外覆盖件的壁厚保持一致，避免后期注塑或者冲压成型时出现缩痕、应力集中等问题。零件内侧需要布置3个卡扣安装座，安装座的位置要对应车身钣金上的预留孔位，

　　座体与主曲面之间用R2的圆角过渡，防止应力集中导致安装座受力断裂；卡扣的选型要采用标准的汽车外饰卡扣，卡接深度控制在6mm，既保证装配后的连接强度，又能在售后维修时方便拆卸，不会损坏零件本身。在实际装车场景中，这类外覆盖件还要考虑耐候性要求，曲面的脱模斜度不能小于1度，方便后期模具加工时顺利脱模，零件的边缘全部做R0.5的圆角处理，避免装配过程中锋利的边缘割伤装配工人的手部，也能减少行车过程中边缘处的气流剥离。很多工程师做这类曲面零件时容易犯的错误是只关注外观曲面的顺滑，忽略了背面的安装结构与周边件的干涉问题，建模完成后一定要做全行程的干涉检查，模拟车门最大开启角度下，零件与车门铰链、限位器之间的最小间隙要保留8mm以上，

　　防止车辆颠簸或者零件出现轻微形变时发生运动干涉。另外，零件下端的排水缺口位置要精准对应翼子板内侧的排水通道，让渗入零件背面的雨水能够顺着缺口流到排水槽内，不会积存在零件空腔内部造成长期浸泡老化。曲面建模过程中要反复检查曲率梳的分布，确保主曲面区域没有曲率突变，过渡区域的曲率变化要平缓，和相邻的翼子板、车门曲面做匹配分析时，相邻面的间隙偏差要控制在0.5mm以内，面差控制在0.3mm以内，这样装配完成后才能达到整车外观的DTS要求，不会出现肉眼可见的接缝不齐、面差超差问题。对于这类外露的车身覆盖件，设计时还要考虑轻微碰撞后的维修经济性，卡扣安装座的位置要尽量布置在零件的刚性区域，低速刮蹭时尽量让损坏集中在零件本体，避免损坏车身钣金的安装孔位，降低售后维修的成本。
