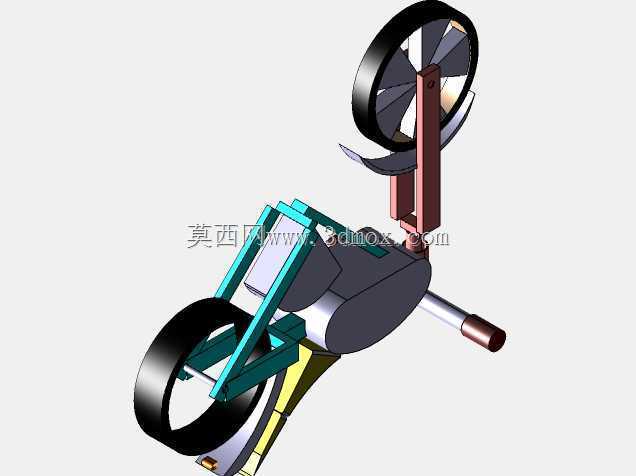

Catia环境下自制两轮代步车运动仿真结构

　　这套两轮代步结构的仿真搭建，最初是为了验证小尺寸非标准代步装置的运动干涉问题，日常做非标代步装置开发时，很多团队会直接套用成熟自行车的参数，但针对小轮径、短轴距的特殊代步场景，照搬参数很容易出现转向卡滞、轮组与车架剐蹭、重心偏移导致的模拟失稳问题，所以在三维环境下完成全装配约束的运动仿真，能在开模前把90%以上的结构干涉问题排查干净。从实际应用场景来看，这类小尺寸两轮结构既可以作为儿童益智机械教具的核心演示部件，也能经过参数调整后适配短途代步的折叠便携载具，甚至可以作为小型巡检机器人的移动底盘基础结构，相比常规标准自行车结构，它的轮组间距更短，转向立柱的倾角做了针对性调整，能在更小的回转半径下完成转向动作，适配狭窄空间内的移动需求。

　　设计过程中没有沿用常规自行车的菱形车架思路，而是采用了分体式的管架拼接结构，前叉部分直接与前轮轮轴做刚性连接，转向管通过轴套结构与主体车架衔接，转动副的约束在仿真环境中完全还原了实际装配的间隙量，不会出现理想约束下的无间隙转动偏差，更贴近真实装配后的运动状态。后轮的支撑结构做了抬高设计，预留出的空间可以后续加装动力输出组件，不管是加装脚踏曲柄结构还是小型轮毂电机，都不会和现有车架的支撑梁产生空间冲突，轮组部分的建模还原了轮胎的环形结构与辐条的支撑形态，在做运动仿真时可以同步观察轮组转动时的径向跳动量，验证轮轴的同轴度是否符合装配要求。从安装边界来看，这套结构的整体横向宽度控制在两轮外侧间距180mm范围内，

　　纵向长度从前轮最前端到后轮最后端不超过420mm，转向立柱的顶端距离支撑平面的高度为310mm，所有外露的管架端部都做了圆角处理，避免装配过程中出现锐边划伤的问题，车架主体的管架采用等截面的矩形截面型材搭建，相邻管架的连接位置都做了贴合面的匹配处理，仿真过程中可以验证连接位置的应力分布趋势，给后续的壁厚参数选择提供参考。做运动仿真时特意给转动副添加了实际的摩擦系数参数，没有采用无摩擦的理想运动状态，这样模拟出来的转向阻尼感、轮组转动的滑行距离都更贴近真实物理状态，能直观看到当结构受到侧向力时的整体倾斜趋势，验证轮距与重心高度的匹配合理性，避免实际制作后出现容易侧翻的问题。转向部分的限位结构也在模型中做了完整还原，

　　左右转向的最大角度都限制在38度，既保证了小半径转向的灵活性，也避免转向角度过大导致的车架与前轮剐蹭问题，车把部分的延伸杆长度做了等比例缩放，握持位置的宽度符合人体工程学的操作范围，后续如果要加装刹车组件、调速控件，都可以在延伸杆上找到对应的安装平面，不需要额外对结构做打孔修改。后轮的支撑臂采用了倾斜式的支撑结构，相比垂直支撑的结构形式，它能更好地分散轮轴传递过来的冲击载荷，在仿真环境中添加路面颠簸的位移激励时，可以看到支撑臂的形变趋势完全在材料允许的弹性形变范围内，不会出现永久形变的问题。整个装配过程中所有的配合约束都完全按照实际装配逻辑添加，没有出现过定义或者欠定义的配合问题，转动部件都保留了合理的装配间隙，不会出现仿真过程中部件互相穿透的错误，不管是用来做机械结构的教学演示，还是作为后续实际加工制作的结构参考，都能直接提取对应的工程图参数，不需要再做额外的结构修正。
