4x98孔距14英寸乘用车辐条式轮毂结构

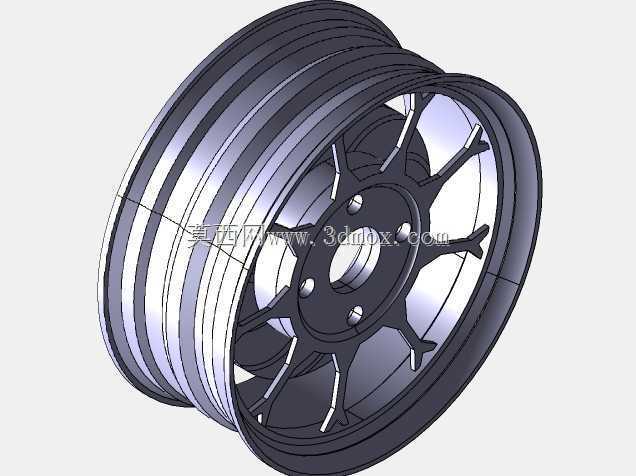

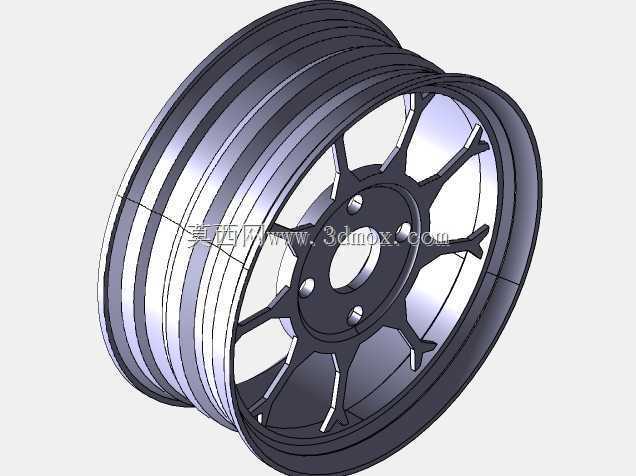

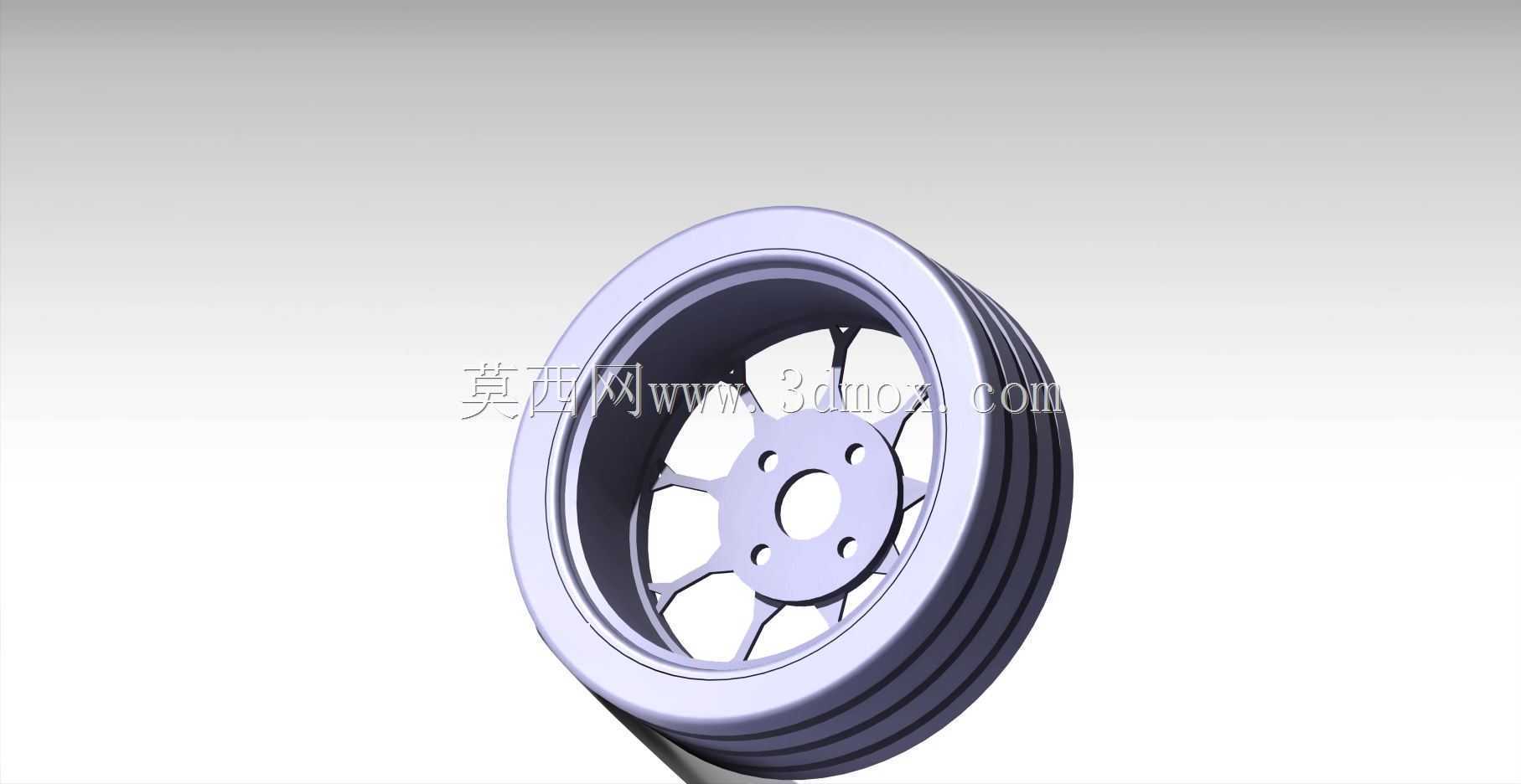

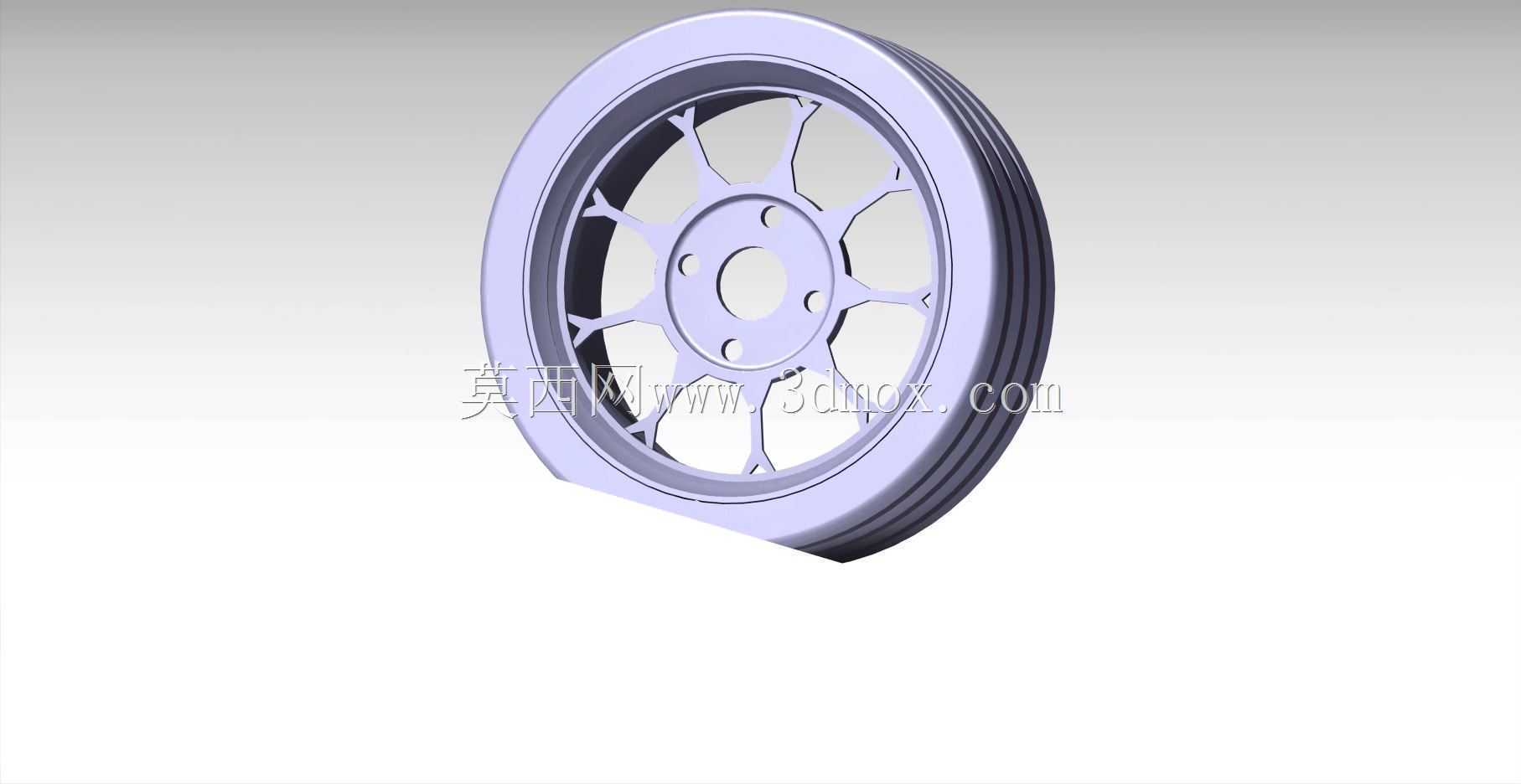

　　这款轮毂的孔距设定为4x98，适配安装节圆直径98mm的四孔安装位车型，轮辋直径为14英寸，属于小尺寸乘用车辆配套的行走部件，主要适配小型家用轿车、入门级代步车型的前轮或后轮安装位，在整车行走系统中承担连接车桥固定端与橡胶轮胎的核心作用，既要传递驱动轴输出的扭矩带动轮胎转动，也要承受车辆行驶过程中来自路面的垂直载荷、转向时的横向侧向力，以及经过颠簸路面时的瞬时冲击载荷。从结构设计来看，这款轮毂采用多辐条镂空布局，辐条从中心安装盘位置向外延伸至轮辋内侧，每根辐条的截面做了渐变处理，靠近中心盘的位置截面厚度更大，用来分散螺栓安装点的集中应力，往轮辋方向延伸时厚度逐步收窄，在保证整体结构强度的前提下尽可能降低自身重量，减少非簧载质量，

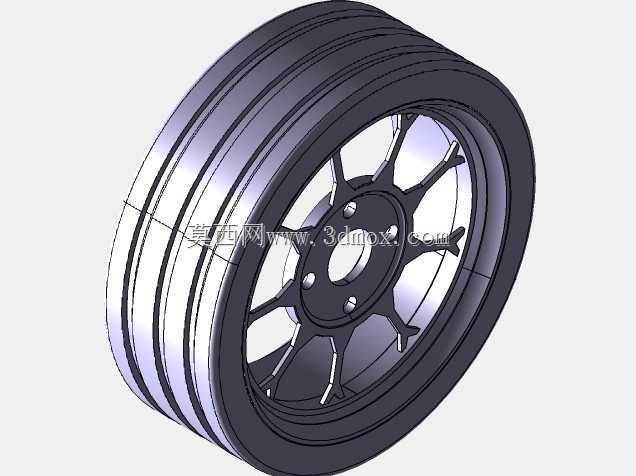

　　提升车辆悬挂系统的响应速度。中心安装盘上设置了四个均匀分布的螺栓孔，孔位周边做了局部加厚凸台设计，避免螺栓锁紧时压应力过大导致盘体出现变形，中心的定位孔与车桥轴头配合，安装时可以快速实现轮毂的同轴定位，保证转动时的动平衡精度，避免高速行驶出现车轮抖动的问题。轮辋部分采用多阶台阶结构，对应轮胎的胎圈安装位做了凸起的止口设计，轮胎充气后胎圈可以紧密贴合在止口位置，防止车辆急加速、急制动或者转向时轮胎与轮辋之间出现相对滑移，保证动力传递的可靠性。轮辋的边缘做了圆弧过渡处理，既可以避免安装轮胎时刮伤胎圈橡胶，也能减少行驶过程中应力集中导致的轮辋开裂风险。在实际应用场景中，这类小尺寸四孔轮毂多用于城市代步的小型乘用车，

　　日常行驶工况以城市铺装路面为主，设计时重点考虑日常通勤的承载需求与轻量化平衡，辐条之间的镂空区域可以为刹车系统提供足够的通风空间，车辆连续制动时，行驶产生的气流可以穿过辐条间隙带走刹车盘、刹车片产生的热量，避免制动系统热衰减，提升制动安全性。设计过程中需要严格匹配安装边界尺寸，除了孔距、中心孔直径、轮辋直径这些核心参数外，还要重点控制偏距数值，保证轮毂安装后轮胎与轮拱、悬挂摆臂、减震器之间留有足够的安全间隙，转向到最大角度时不会出现轮胎与车身内衬、拉杆发生运动干涉的问题，同时轮辋的宽度要匹配对应规格的轮胎，保证轮胎安装后胎侧的变形量在合理范围内，避免轮胎异常磨损。从结构强度的角度考量，辐条与轮辋的连接位置做了大圆角过渡，

　　分散行驶时的交变应力，降低长期使用后出现疲劳裂纹的概率，中心盘与辐条的连接区域也做了加厚处理，承受扭矩传递时的剪切应力，整体结构在满足日常行驶强度要求的前提下，通过镂空辐条的设计减少了不必要的材料堆积，相比同尺寸的实心辐板轮毂重量更轻，有助于降低车辆能耗。在三维建模过程中，需要重点还原各安装面的平面度要求，螺栓孔的位置度公差要控制在合理范围内，保证安装时螺栓可以顺利穿入，轮辋的各阶圆柱面要保证同轴度，避免轮胎安装后出现动平衡超差的问题，辐条的曲面过渡要顺滑，避免出现锐角、尖角导致的应力集中问题，同时也要兼顾外观的流畅性，让辐条的造型在满足结构强度的同时具备规整的视觉效果。
