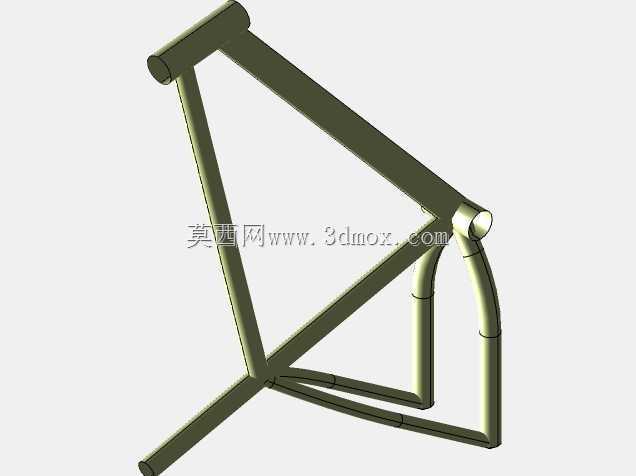

双循环结构自行车车架三维设计

　　日常通勤、休闲骑行场景下的自行车架，核心承载作用是连接前后轮组、转向组件、传动系统与骑乘者，所有受力最终都会通过管材衔接节点传递分散，因此结构合理性直接决定骑乘安全性与使用寿命。这款双循环结构车架在设计时，先从受力路径切入做管材排布：主上管采用斜向直管材衔接头管与中上部节点，下支撑段采用弯折管材形成闭合受力环，区别于传统菱形车架的单三角受力逻辑，双循环的结构可以把路面颠簸带来的纵向冲击、踩踏带来的横向扭转力，通过两段闭合环结构分散到更多管材壁上，避免应力集中在单一焊接节点处。头管位置预留标准口径的转向轴承安装位，适配常规规格的前叉舵管，安装边界上，头管轴线与上管的夹角按照城市休闲骑乘的几何设定，

　　保证转向操控时的灵活度不会过于灵敏也不会过于迟钝，适合日常10-20公里通勤场景的操控需求。中上部的衔接节点同时承接座管安装位，座管插入深度预留足够的调节行程，覆盖不同身高骑乘者的坐姿调整需求，座管与下支撑弯折段的衔接处做了圆弧过渡处理，避免管材直角衔接带来的应力集中问题，长期承受骑乘者体重载荷时不会出现焊缝疲劳开裂的情况。后叉部分采用平行双管材结构，后轮安装位的开档尺寸适配常规城市自行车的后轮组规格，安装时不需要额外调整尾钩位置就能直接卡入轮组轴杆，后叉与主车架的衔接段整合进双循环的受力环内，踩踏传动时的扭矩不会让后叉出现侧向形变，避免变速换挡时出现链条偏移掉链的问题。管材选型上采用等壁厚圆管做结构主体，

　　圆管截面在各个方向的抗扭抗弯性能均衡，不需要额外做异型管抽管就能满足城市通勤的载荷需求，加工时可以采用常规的氩弧焊接工艺完成管材拼接，不需要特殊的成型模具，适合小批量生产加工。整体结构没有多余的装饰性管材，所有管材排布都服务于受力传递路径，头管位置的焊接节点做了加长衬套设计，把前叉转向带来的反复载荷分散到更长的管材接触面上，避免长期转向操作后出现头管松动旷量。安装边界方面，整车架的轴距设定适配城市通勤的通过性需求，前后轮安装后的转弯半径不会过大，在小区道路、非机动车道穿行时可以灵活避让障碍物，中轴位置的安装高度设定兼顾了踩踏效率与过坎通过性，遇到路面小凸起时不会出现中轴剐蹭地面的情况。设计过程中反复校核了不同载荷工况下的形变情况：

　　当骑乘者体重全部集中在座垫位置时，车架整体下沉量控制在合理范围内，不会出现踩踏时车架泄力的问题；当紧急制动带来向前的惯性载荷时，头管与上管衔接处的应力值远低于管材屈服强度，长期使用不会出现结构变形。后叉尾钩位置采用可替换式结构设计，一旦出现倒车磕碰导致尾钩变形，不需要更换整个车架，只需要替换尾钩零件就能恢复轮组安装精度，降低后期维护成本。管材之间的焊接位置都预留了足够的焊道接触长度，不需要额外添加补强片就能满足强度要求，整体重量控制在城市通勤车架的合理区间，不会因为过重增加骑乘时的体力消耗，也不会因为过度减重牺牲结构耐用性。
